342 Programmation: usinage multiaxes
1
1
.2 La f
onction PLANE: Inclinaison du plan d'usinag
e (option de logiciel 1)
Définir le comportement de positionnement de
la fonction PLANE
Résumé
Indépendamment de la fonction PLANE utilisée pour définir le plan
d'usinage incliné, vous disposez toujours des fonctions suivantes pour
le comportement de positionnement:
„ inclinaison automatique
„ Sélection de solutions d'inclinaisons alternatives (impossible avec
PLANE AXIAL
)
„ Sélection de modes de transformation (impossible avec
PLANE AXIAL
)

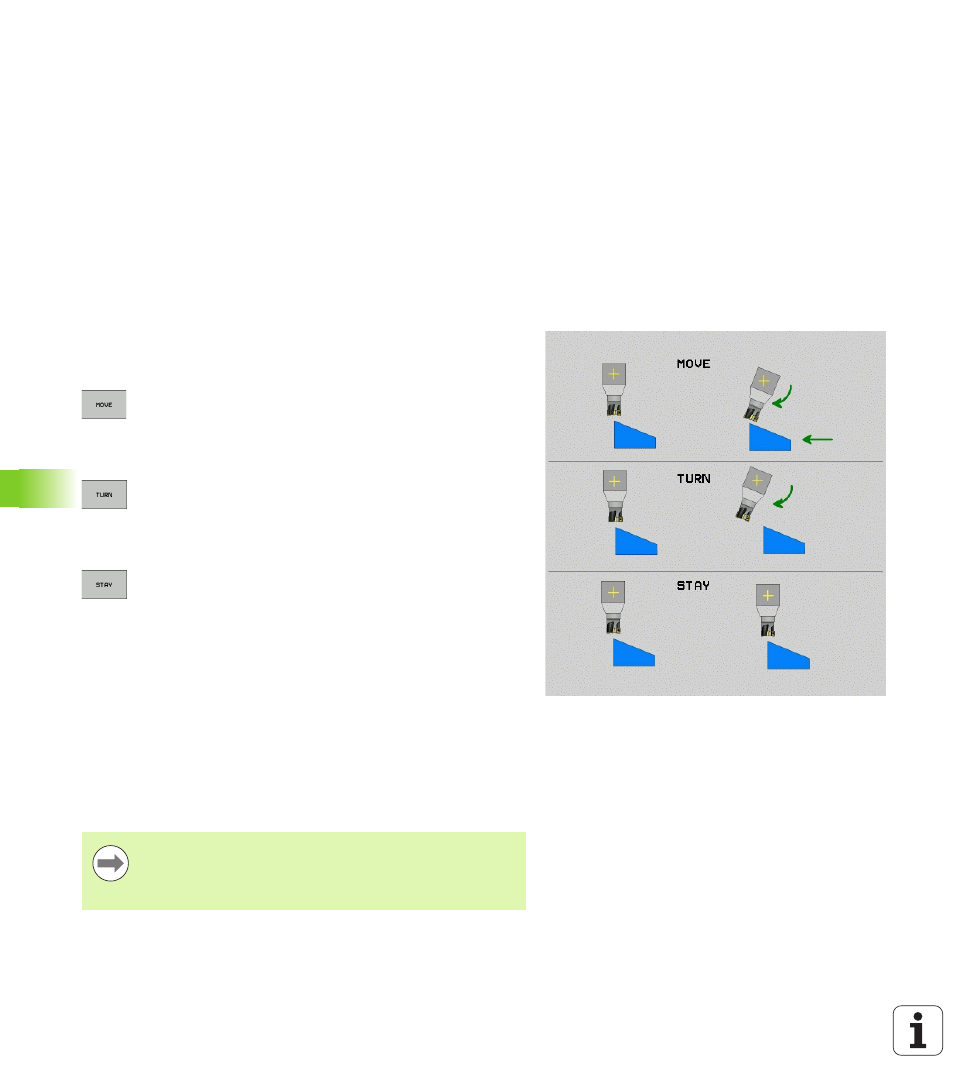

inclinaison automatique: MOVE/TURN/STAY (introduction
impérative)
Après avoir introduit tous les paramètres de définition du plan, vous
devez définir la manière dont les axes rotatifs doivent être inclinés aux
valeurs calculées:
U La fonction PLANE doit incliner automatiquement les
axes rotatifs aux valeurs calculées. Dans ce
processus, la position relative entre la pièce et l'outil
ne change pas. La TNC exécute un déplacement de
compensation sur les axes linéaires
U La fonction PLANE doit incliner automatiquement les
axes rotatifs aux valeurs calculées. Dans ce
processus, seuls les axes rotatifs sont positionnés. La
TNC n'exécute pas de déplacement de
compensation sur les axes linéaires
U Vous inclinez les axes rotatifs après une séquence de
positionnement séparée
Quand vous avez sélectionné l'option MOVE (la fonction PLANE doit
effectuer automatiquement l'inclinaison avec déplacement de
compensation), vous devez ensuite définir encore les deux
paramètres Dist. pt rotation de pointe outil et Avance? F= à
définir.
Si vous avez sélectionné l'option TURN (la fonction PLANE doit effectuer
automatiquement l'inclinaison sans déplacement de compensation),
vous devez définir ensuite encore le paramètre Avance? F= à définir.
En alternative à une avance F définie directement avec une valeur
numérique, vous pouvez aussi faire exécuter le déplacement
d'orientation avec FMAX (avance rapide) ou FAUTO (avance de TOOL
CALLT
.
Si vous utilisez la fonction PLANE AXIAL en liaison avec
STAY
, vous devez orienter les axes rotatifs au moyen d’une
séquence de positionnement séparée après la fonction
PLANE
.
