Programmation: programmer les contours
6.2 Pr
incipes de base des f
onctions de cont
our
nag
e
Cercles et arcs de cercle

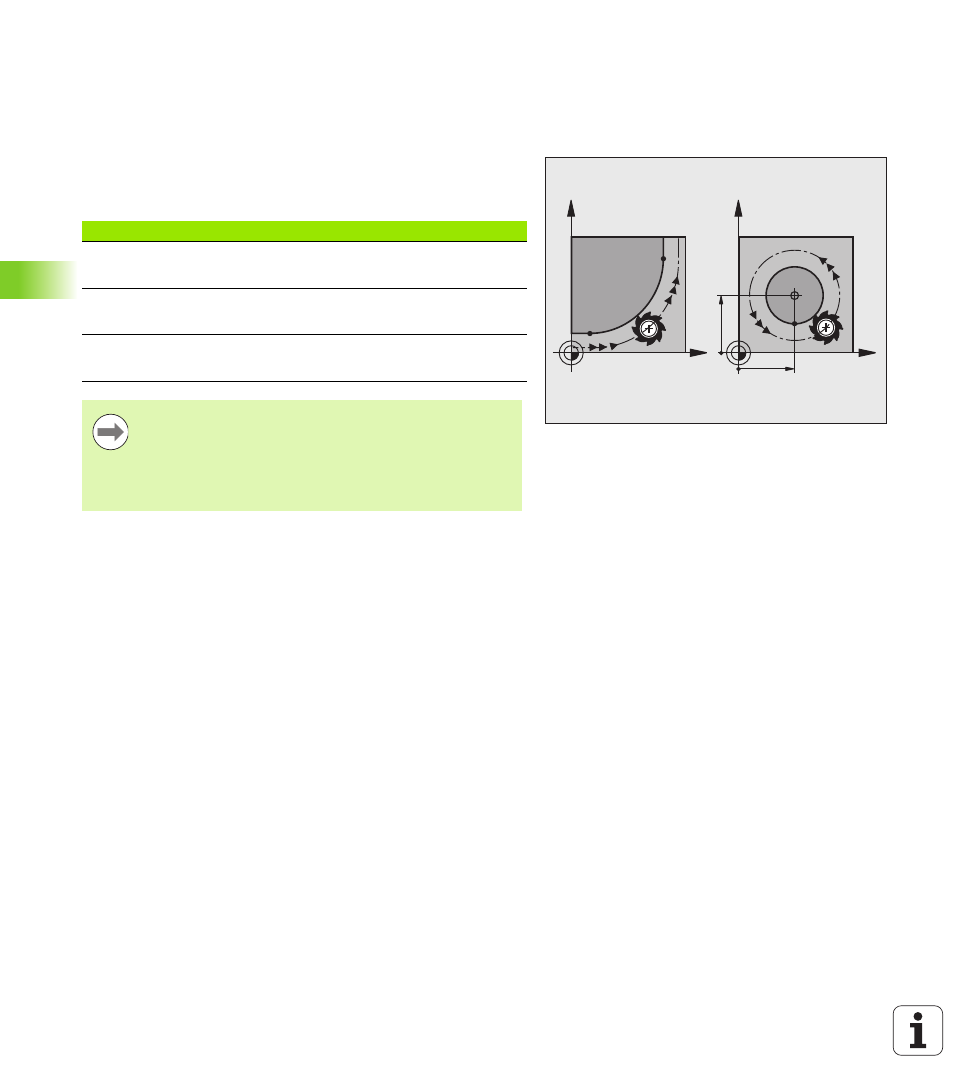

Pour les déplacements circulaires, la TNC déplace simultanément
deux axes de la machine: l'outil se déplace par rapport à la pièce sur
une trajectoire circulaire. Pour les déplacements circulaires, vous
pouvez introduire un centre de cercle CC.
Les fonctions de contournage des arcs de cercle permettent de
réaliser des cercles dans les plans principaux: c'est l'axe de broche
programmé dans l'appel d'outil TOOL CALL qui définit le plan
principal:
X
Y
X
Y
CC
X
CC
Y
CC
Axe de broche
Plan principal
(G17)
XY, également
UV, XV, UY
(G18)
ZX, également
WU, ZU, WX
(G19)
YZ, également
VW, YW, VZ
Des cercles non définis dans des plans parallèles au plan
principal sont programmés avec la fonction „Inclinaison
du plan d'usinage“ (voir Manuel d'utilisation des cycles,
cycle 19 PLAN D'USINAGE), ou avec les paramètres Q
(voir „Principe et vue d’ensemble des fonctions”, page
224).
