HEIDENHAIN iTNC 530 91
3.6 PER
CA
GE UNIVER
SEL (cy
cle
203, DIN/ISO:
G203)

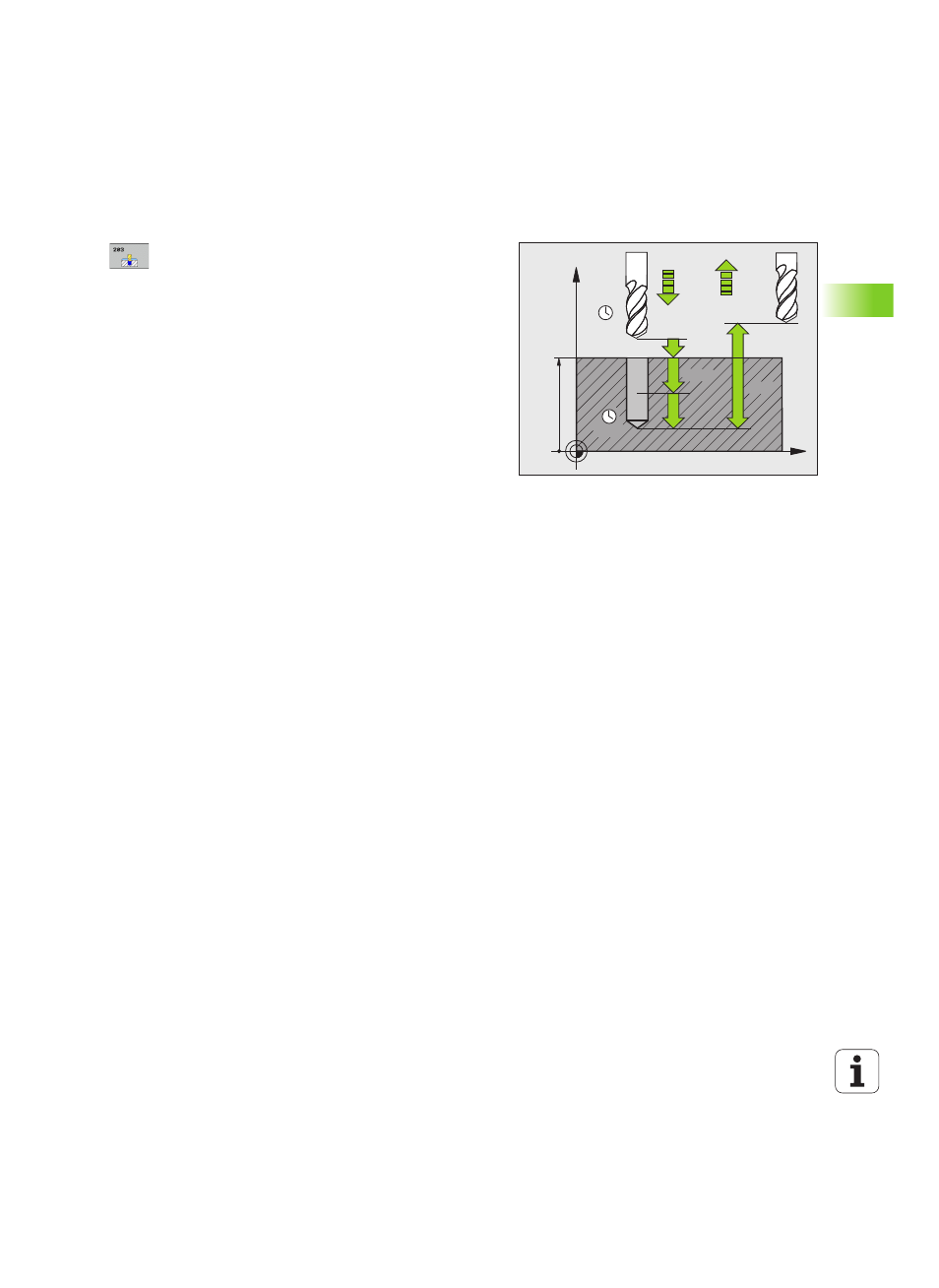

Paramètres du cycle
 Distance d'approche Q200 (en incrémental): distance
entre la pointe de l'outil et la surface de la pièce. Plage
d’introduction: 0 à 99999,9999, ou PREDEF
 Profondeur Q201 (en incrémental): distance entre la
surface de la pièce et le fond du trou (pointe conique
du foret). Plage d’introduction -99999,9999 à
99999,9999
 Avance plongée en profondeur Q206: vitesse de
déplacement de l'outil lors du perçage, en mm/min.
Plage d'introduction 0 à 99999,999, en alternative
FAUTO
, FU
 Profondeur de passe
Q202 (en incrémental): distance
parcourue par l'outil en une passe. Plage
d'introduction 0 à 99999,9999. La profondeur n'est
pas forcément un multiple de la profondeur de passe.
L'outil se déplace en une passe à la profondeur
lorsque:
 la profondeur de passe est égale à la profondeur
 la profondeur de passe est supérieure à la
profondeur et si aucun brise-copeaux n'a été défini
 Temporisation en haut Q210: durée en secondes de
rotation de l'outil à vide à la distance d'approche après
la sortie du trou pour dégager les copeaux. Plage
d’introduction 0 à 3600,0000, ou PREDEF
 Coord. surface pièce Q203 (en absolu): coordonnée
de la surface de la pièce. Plage d'introduction
-99999,9999 à 99999,9999
 Saut de bride
Q204 (en incrémental): coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage) Plage
d’introduction: 0 à 99999,9999, ou PREDEF
 Valeur réduction Q212 (en incrémental): après
chaque passe, la TNC diminue la profondeur de passe
de cette valeur. Plage d'introduction 0 à 99999,9999
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
