4.8 FILET
A
GE A
V
EC PER
CA
GE (cy
cle 264, DIN/ISO:
G264)
Paramètres du cycle
 Diamètre nominal Q335: diamètre nominal du filet
Plage d'introduction 0 à 99999,9999
 Pas de vis
Q239: pas du filet. Le signe définit le sens
du filet à droite ou à gauche:
+ = filet à droite
– = filet à gauche
Plage d'introduction -99,9999 à 99,9999
 Profondeur de filetage Q201 (en incrémental):
distance entre la surface de la pièce et la fin du filet
Plage d’introduction -99999,9999 à 99999,9999
 Profondeur de perçage Q356 (en incrémental):
distance entre la surface de la pièce et le fond du trou.
Plage d’introduction -99999,9999 à 99999,9999
 Avance de pré-positionnement Q253: vitesse de
déplacement de l'outil lors de la plongée dans la pièce
ou lors de sa sortie de la pièce, en mm/min. Plage
d'introduction 0 à 99999,999, ou FMAX, FAUTO, PREDEF
 Mode fraisage
Q351: mode de fraisage avec M3
+1 = fraisage en avalant
–1 = fraisage en opposition
en alternative PREDEF
 Profondeur de passe
Q202 (en incrémental): distance
parcourue par l'outil en une passe. La profondeur
n'est pas forcément un multiple de la profondeur de
passe. Plage d'introduction 0 à 99999,9999. L'outil se
déplace en une passe à la profondeur si:
 la profondeur de passe est égale à la profondeur
 la profondeur de passe est supérieure à la
profondeur
 Distance de sécurité en haut Q258 (en
incrémental): distance de sécurité pour le
positionnement en rapide lorsque, après un retrait
hors du trou, la TNC déplace l'outil à nouveau à la
profondeur de passe actuelle. Plage d'introduction 0
à 99999,9999
 Profondeur de perçage jusqu'au brise-copeaux
Q257 (en incrémental): passe à l'issue de laquelle la
TNC applique un brise-copeaux. Pas de brise-copeaux
si l'on a introduit 0. Plage d’introduction: 0 à
99999,9999 ou PREDEF
 Retrait brise-copeaux
Q256 (en incrémental): valeur
de dégagement de l'outil lors du brise-copeaux. Plage
d'introduction 0,1000 à 99999,9999
X
Y

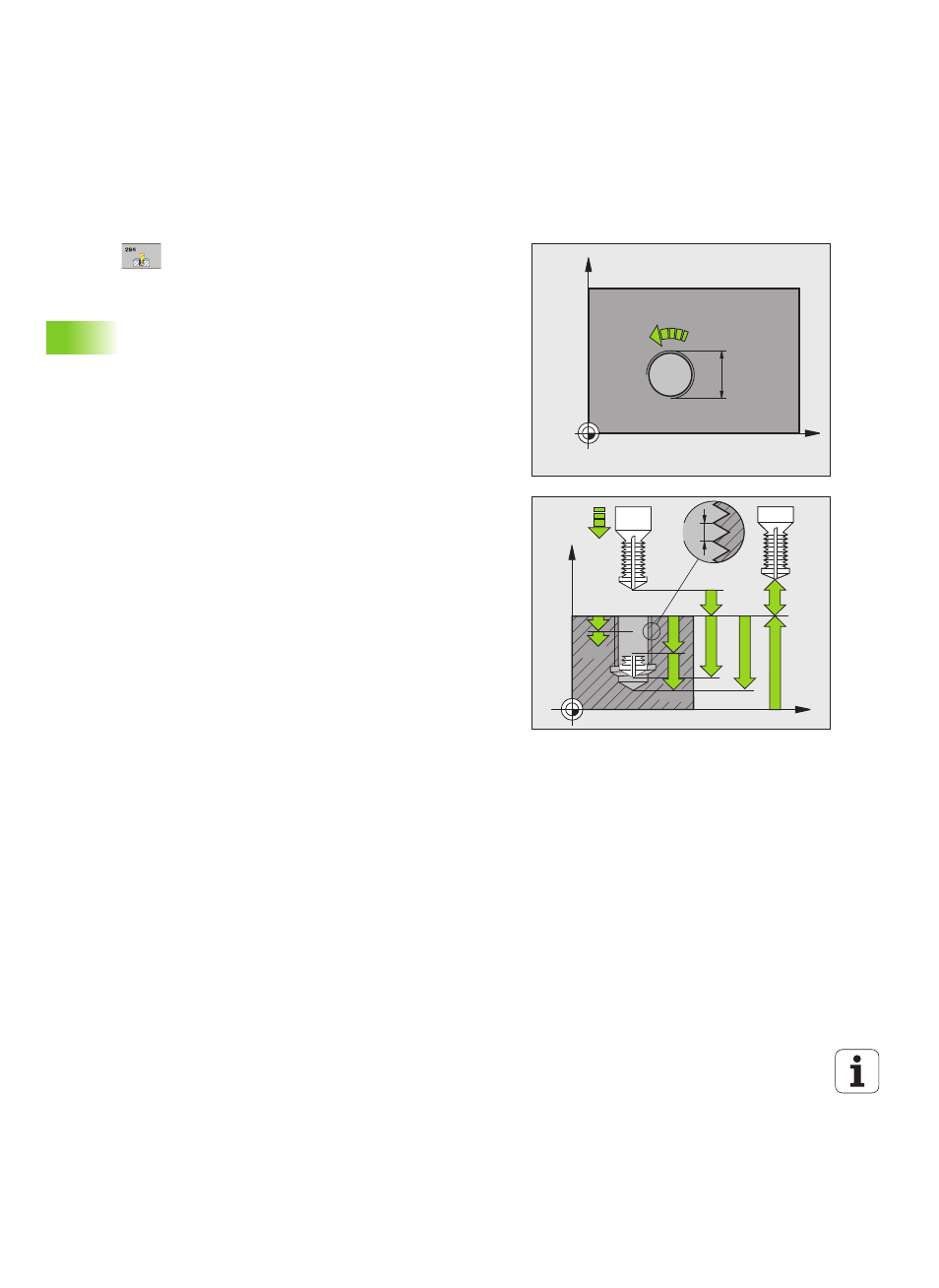

Q207
Q335
X
Z
Q203
Q239
Q201
Q204 Q200
Q253
Q202
Q257
Q356
