346 Cycles palpeurs: déterminer automatiquement l'erreur d'alignement de la pièce
14.4 R
O
TA
TION DE BA
SE à par
tir de
deux t
enons (cy
cle 402, DIN/ISO:
G402)
14.4 ROTATION DE BASE à partir de
deux tenons (cycle 402,
DIN/ISO: G402)
Mode opératoire du cycle

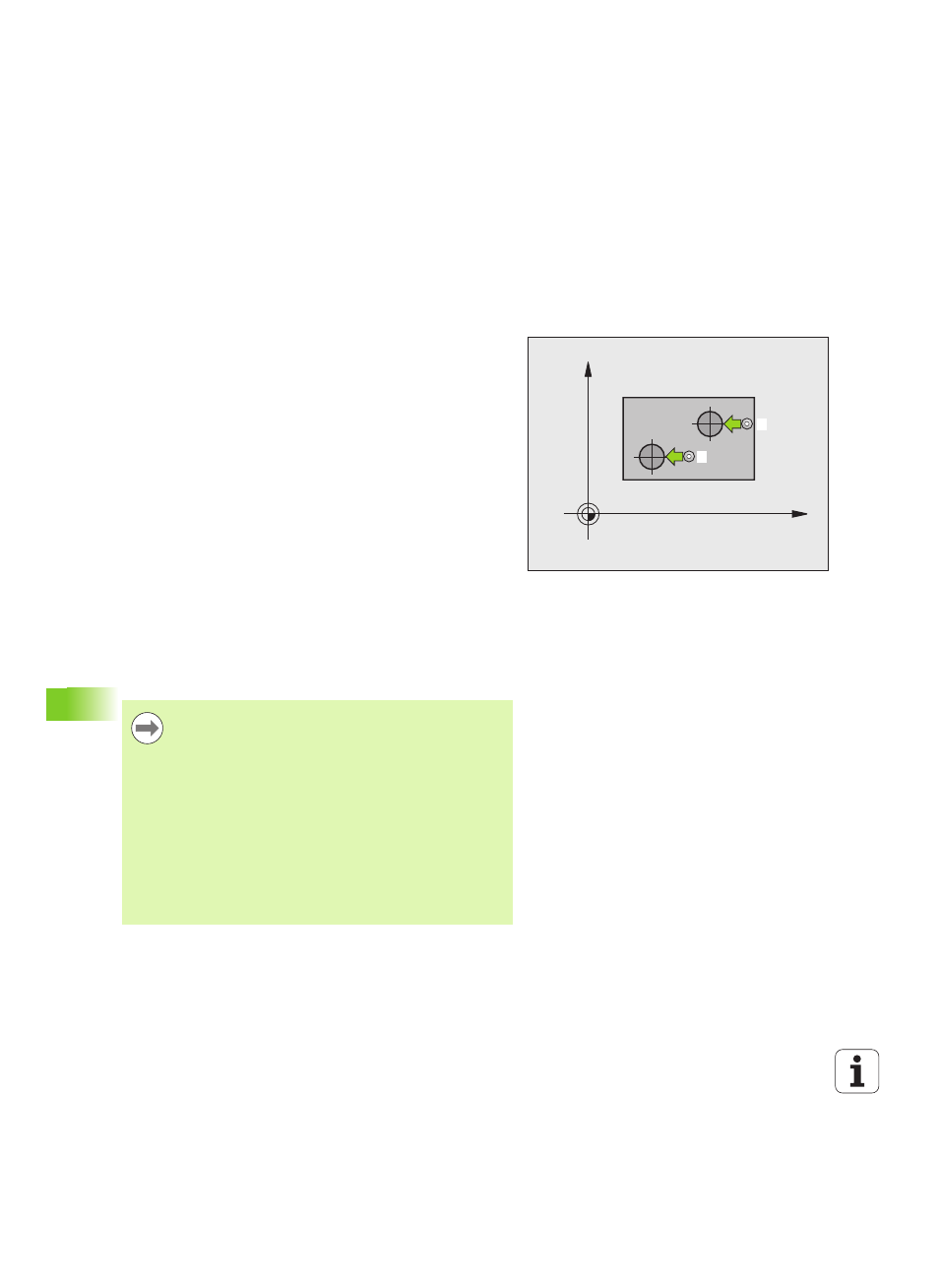

Le cycle palpeur 402 détermine les centres de deux tenons. La TNC
calcule ensuite l'angle formé par l'axe principal du plan d'usinage avec
la droite reliant les centres des tenons. Avec la fonction Rotation de
base, la TNC compense la valeur calculée. En alternative, vous pouvez
également compenser l'erreur d'alignement mesurée par une rotation
du plateau circulaire.
1
La TNC positionne le palpeur en avance rapide (valeur dans
MP6150) selon la logique de positionnement (voir „Exécuter les
cycles palpeurs” à la page 336) au point de palpage 1 du premier
tenon
2 Le palpeur se déplace ensuite à la hauteur de mesure 1
programmée et détermine le centre du premier tenon en palpant
quatre fois. Entre les points de palpage décalés de 90°, le palpeur
se déplace sur un arc de cercle
3 Puis, le palpeur retourne à la hauteur de sécurité et se positionne
au point de palpage 5 du second tenon
4 La TNC déplace le palpeur à la hauteur de mesure 2 programmée
et détermine le centre du deuxième tenon en palpant quatre fois
5 la TNC rétracte ensuite le palpeur à la hauteur de sécurité et
exécute la rotation de base déterminée
Attention lors de la programmation!
X
Y
1
5
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
La TNC annule une rotation de base active en début de
cycle.
Ce cycle palpeur n'est pas autorisé si la fonction
Inclinaison du plan d'usinage est active.
Si vous souhaitez compenser l'erreur d'alignement par
une rotation du plateau circulaire, la TNC utilise alors
automatiquement les axes rotatifs suivants:
 C avec axe d’outil Z
 B avec axe d’outil Y
 A avec axe d’outil X
