5.7
TENON
CIR
C
ULAIRE
(cy
cle
257
, DIN/ISO:
G257)
Paramètres du cycle
 Diamètre pièce finie Q223: introduire le diamètre du
tenon terminé. Plage d'introduction 0 à 99999,9999
 Diamètre pièce brute
Q222: diamètre de la pièce
brute Introduire un diamètre de pièce brute supérieur
au diamètre de la pièce finie La TNC exécute
plusieurs passes latérales si la différence entre le
diamètre de la pièce brute 2 et le diamètre de la pièce
finie est supérieure à la passe latérale autorisée
(rayon d'outil x facteur de recouvrement Q370). La
TNC calcule toujours une passe latérale constante.
Plage d'introduction 0 à 99999,9999
 Surépaisseur finition latérale Q368 (en
incrémental): surépaisseur de finition dans le plan
d'usinage. Plage d'introduction 0 à 99999,9999
 Avance de fraisage
Q207: vitesse de déplacement de
l'outil lors du fraisage, en mm/min. Plage
d'introduction 0 à 99999,999 ou FAUTO, FU, FZ
 Mode fraisage Q351: mode de fraisage avec M3:
+1 = fraisage en avalant
–1 = fraisage en opposition
en alternative PREDEF
X
Y

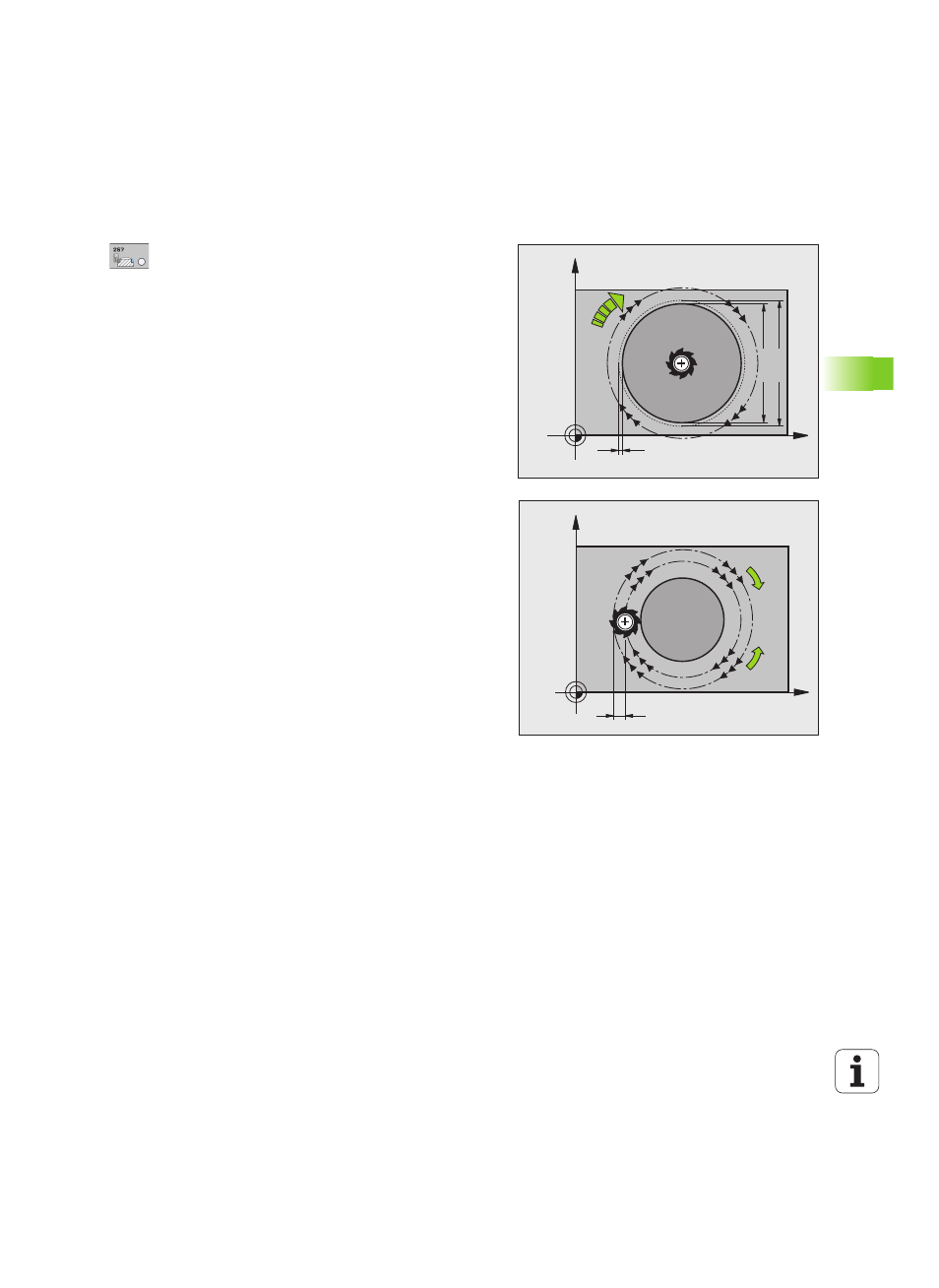

Q223
Q207
Q222
Q368
X
Y
k
Q351= +1
Q351= –1
