HEIDENHAIN iTNC 530 299
11
.9 PLAN D'USINA
GE (cy
cle 1
9, DIN/ISO:
G80, option logicielle
1)
11.9 PLAN D'USINAGE (cycle 19,
DIN/ISO: G80, option
logicielle 1)
Action

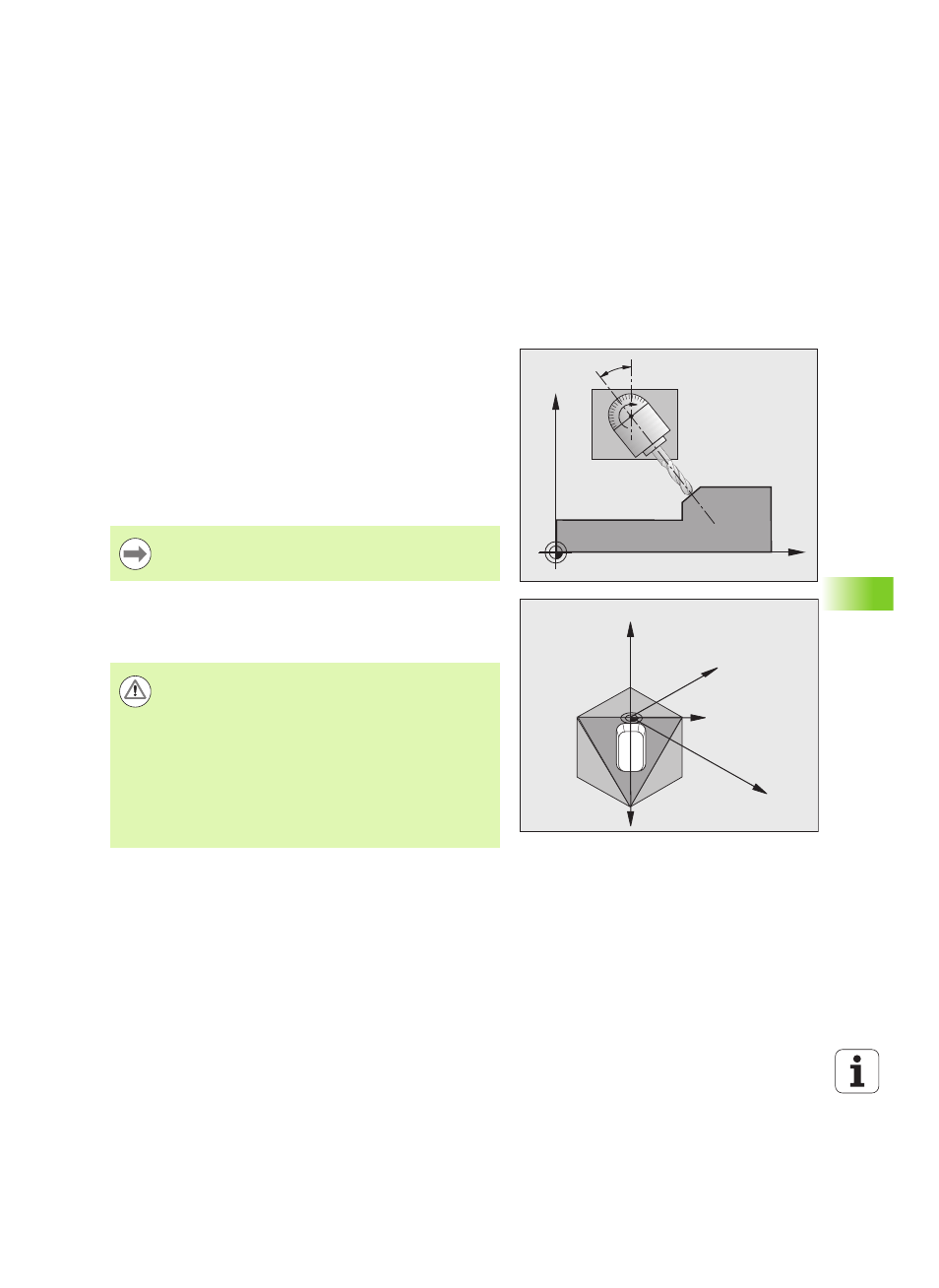

Dans le cycle 19, vous définissez la position du plan d'usinage –
position de l'axe d'outil par rapport au système de coordonnées
machine – en introduisant les angles d'inclinaison. Vous pouvez définir
la position du plan d'usinage de deux manières:
 Introduire directement la position des axes inclinés
 Définir la position du plan d'usinage en introduisant jusqu'à trois
rotations (angles dans l'espace) du système de coordonnées
machine . Pour déterminer les angles dans l'espace, définir une
coupe perpendiculaire au plan d'usinage incliné, la valeur à introduire
est l'angle de cette coupe vu de l'axe d'inclinaison. Deux angles
dans l'espace suffisent pour définir clairement toute position d'outil
dans l'espace.
Si vous programmez la position du plan d'usinage avec les angles dans
l'espace, la TNC calcule automatiquement les positions angulaires
nécessaires des axes inclinés et les mémorise dans les paramètres
Q120 (axe A) à Q122 (axe C).
Z
X
B
X
Z
Y
X'
Y'
Remarquez que la position du système de coordonnées
incliné et donc des déplacements dans le système incliné
dépendent de la manière dont le plan incliné est défini.
Attention, risque de collision!
En fonction de la configuration de votre machine, il y a
deux solutions possibles pour la définition de l'angle dans
l'espace (positions d'axe). En faisant les tests nécessaires
sur votre machine, vérifiez quelle position d'axe le logiciel
de la TNC choisit.
Si vous disposez de l'option de logiciel DCM, vous pouvez
faire afficher dans le test de programme les positions
d'axes respectives dans la vue
PROGRAMME+CINEMATIQUE (voir manuel d'utilisation
conversationnel, Contrôle dynamique de collision).
