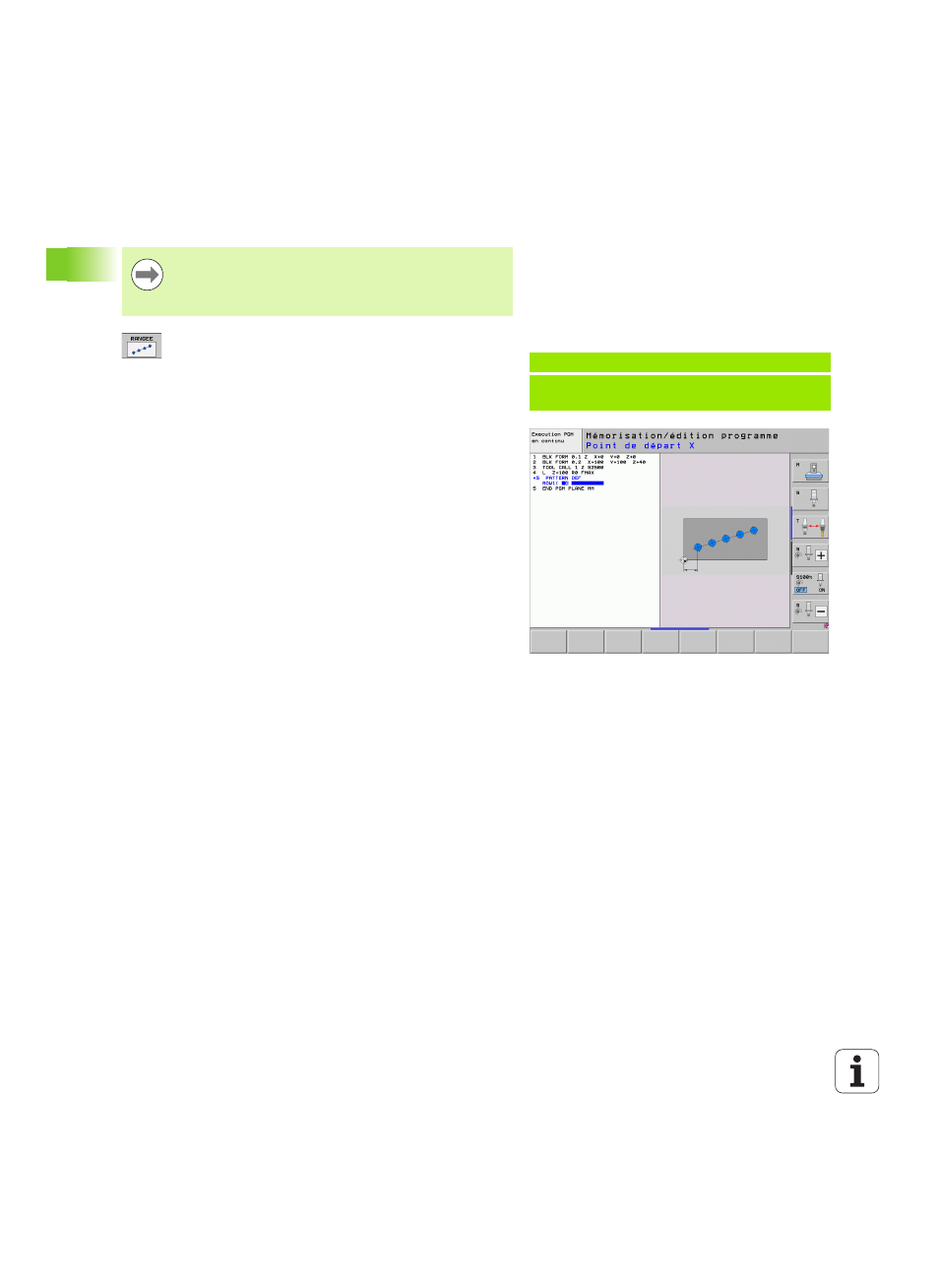

Définir une seule rangée
 Point initial X
(en absolu): coordonnée du point
initial de la rangée dans l'axe X
 Point initial Y
(en absolu): coordonnée du point
initial de la rangée dans l'axe Y
 Distance positions d'usinage (en incrémental) :
écart entre les positions d'usinage. Valeur positive ou
négative possible
 Nombre d'usinages
: nombre total de positions
d'usinage
 Position angulaire de l'ensemble du motif
(en absolu) : angle de rotation dont le centre est le
point initial introduit. Axe de référence: axe principal
du plan d'usinage courant (p. ex. X avec l'axe d'outil
Z). Valeur positive ou négative possible
 Coordonnée surface pièce (en absolu): introduire la
coordonnée Z à laquelle doit débuter l'usinage
Si vous définissez une surface de pièce en Z différente
de 0, cette valeur agit en plus de la valeur du paramètre
Coord. surface pièce Q203 qui est défini dans le cycle
d'usinage.
Exemple : Séquences CN
10 L Z+100 R0 FMAX
11 PATTERN DEF
ROW1 (X+25 Y+33,5 D+8 NUM5 ROT+0 Z+0)
