484 Cycles palpeurs: étalonnage automatique de la cinématique
18
.4
MESURE
CINEMA
TIQUE
(cy
cle
451,
DIN/ISO:
G451,
option)
18.4 MESURE CINEMATIQUE
(cycle 451, DIN/ISO: G451,
option)
Mode opératoire du cycle
Le cycle palpeur 451 permet de contrôler et, si nécessaire, optimiser

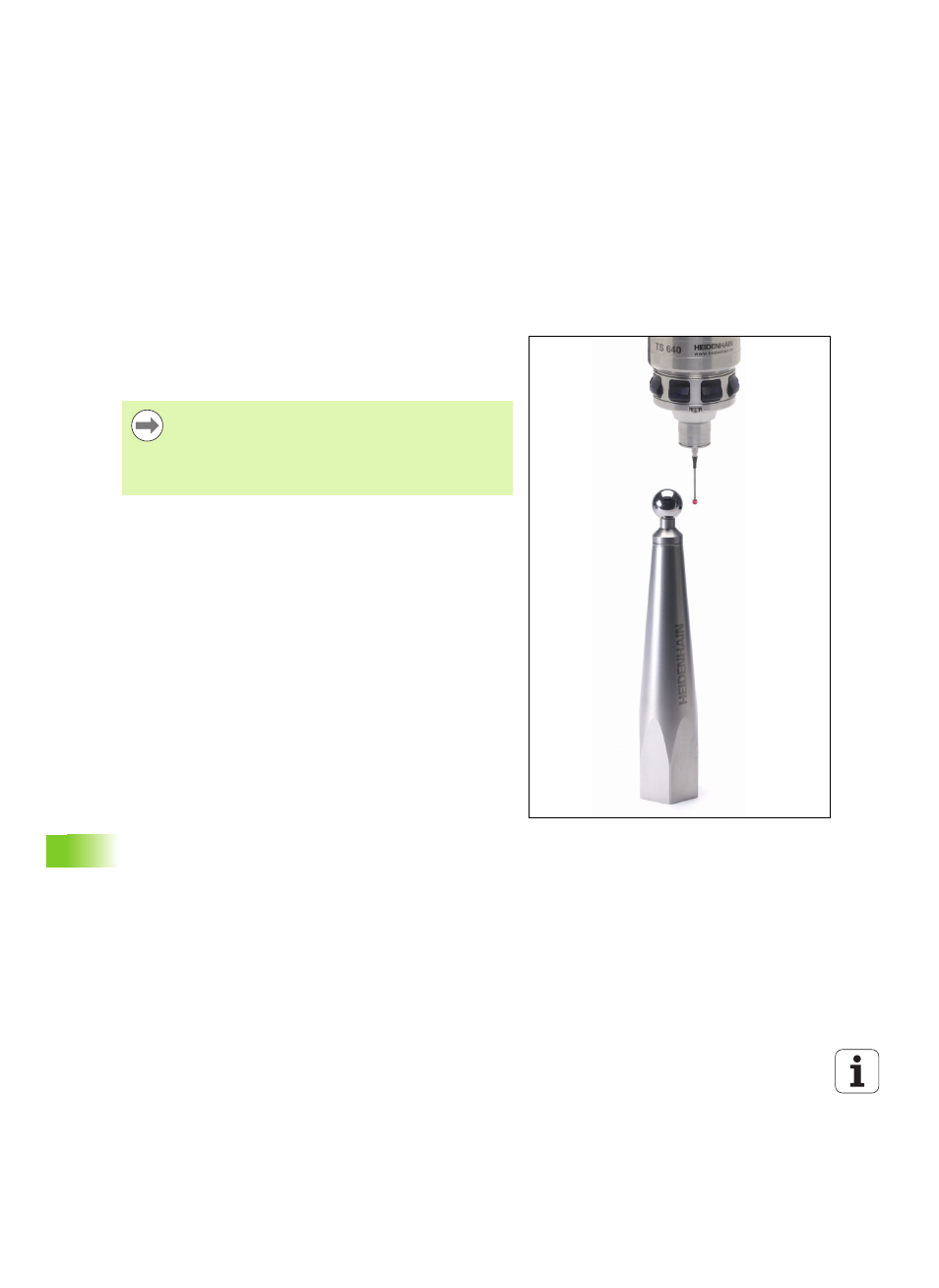

la cinématique de votre machine. A l'aide d'un palpeur 3D TS, vous
étalonnez une bille étalon HEIDENHAIN que vous fixez sur la table de
la machine.
La TNC détermine la précision statique d'inclinaison. Le logiciel réduit
les erreurs dans l'espace résultant des déplacements d'inclinaison. En
fin de procédure, il mémorise automatiquement la géométrie de la
machine dans les constantes-machine correspondantes de la
description cinématique.
1
Fixer la bille étalon, attention au risque de collision
2 En mode Manuel, initialiser le point d'origine au centre de la bille.
Ou si vous avez défini Q431=1 ou Q431=3: dans l'axe du palpeur,
positionner celui-ci manuellement au dessus de la bille étalon et,
dans le plan d'usinage, au centre de la bille
3 Sélectionner le mode Exécution de programme et démarrer le
programme d'étalonnage
HEIDENHAIN conseille l'utilisation des billes étalons
HEIDENHAIN d'une grande rigidité KKH 250 (numéro de
commande 655 475-01) ou KKH 100 (numéro de
commande 655 475-02) conçues spécialement pour
l'étalonnage des machines. Si vous êtes intéressés, merci
de bien vouloir prendre contact avec HEIDENHAIN.
