HEIDENHAIN iTNC 530 425
16.4 MESURE ANGLE (cy
cle 420, DIN/ISO:
G420)
 Sens déplacement 1 Q267: sens de déplacement du
palpeur vers la pièce:
-1 : sens de déplacement négatif
+1 : sens de déplacement positif

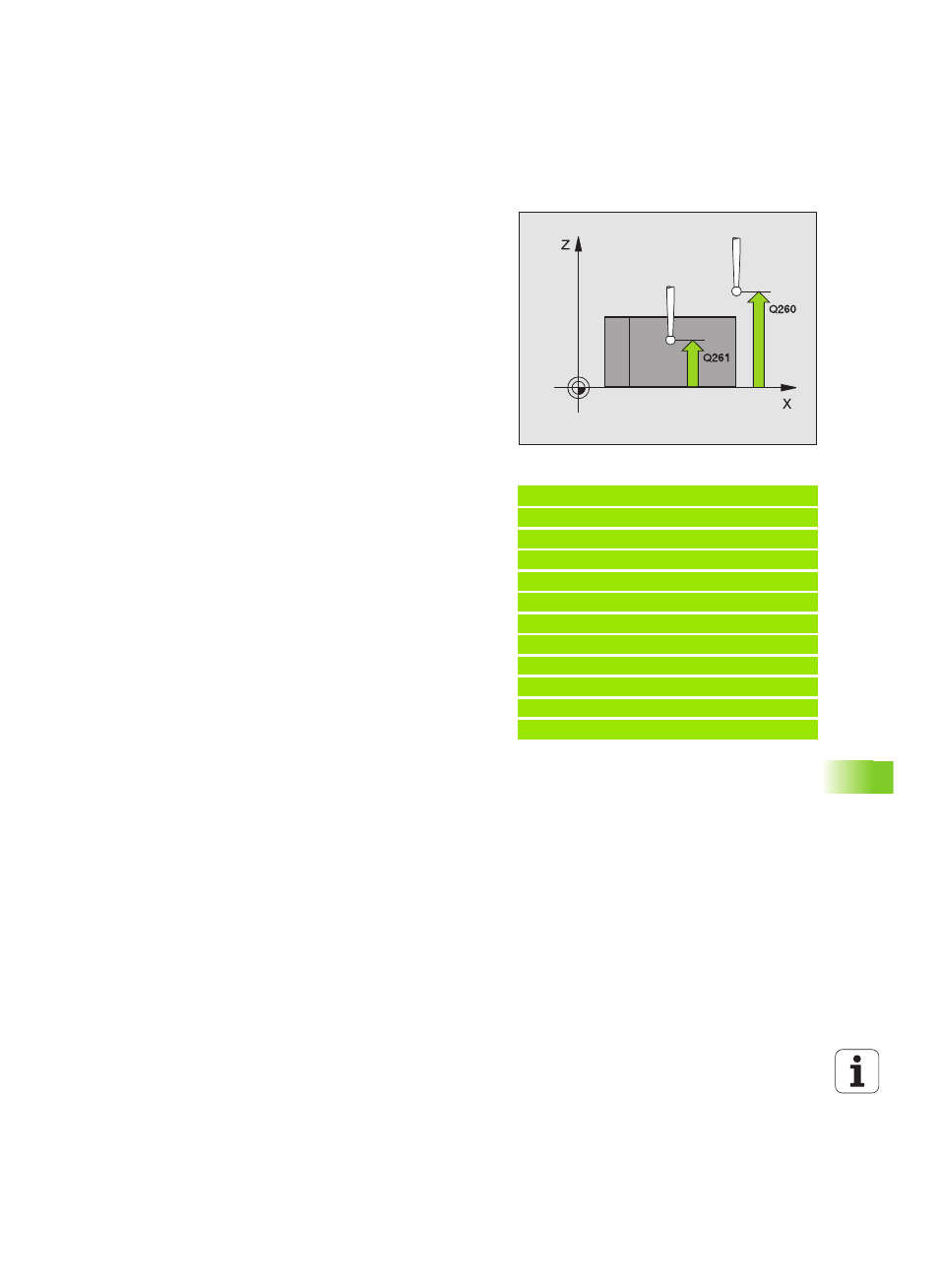

 Hauteur mesure dans axe palpage Q261 (en absolu):
coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur prévu pour la mesure. Plage
d'introduction -99999,9999 à 99999,9999
 Distance d'approche Q320 (en incrémental): distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 s'additionne à PM6140. Plage
d’introduction: 0 à 99999,9999, ou PREDEF
 Hauteur de sécurité
Q260 (en absolu): coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (éléments de serrage). Plage
d’introduction -99999,9999 à 99999,9999, ou PREDEF
 Déplacement haut. sécu.
Q301: définir comment le
palpeur doit se déplacer entre les points de mesure:
0 : entre les points de mesure, à la hauteur de mesure
1 : entre les points de mesure, à la hauteur de sécurité
En alternative PREDEF
 Procès-verb. mes. Q281: définir si la TNC doit ou non
établir le procès-verbal de mesure:
0 : ne pas établir de procès-verbal de mesure
1 : établir un procès-verbal de mesure: la TNC
mémorise par défaut le fichier de procès-verbal
TCHPR420.TXT dans le répertoire où se trouve
également votre programme de mesure
2 : interrompre le déroulement du programme et
afficher le procès-verbal de mesure dans l'écran de la
TNC. Poursuivre le programme avec Start CN
Exemple : Séquences CN
5 TCH PROBE 420 MESURE ANGLE
Q263=+10 ;1ER POINT 1ER AXE
Q264=+10 ;1ER POINT 2ÈME AXE
Q265=+15 ;2ÈME POINT 1ER AXE
Q266=+95 ;2ÈME POINT 2ÈME AXE
Q272=1 ;AXE DE MESURE
Q267=-1 ;SENS DÉPLACEMENT
Q261=-5 ;HAUTEUR DE MESURE
Q320=0 ;DISTANCE D'APPROCHE
Q260=+10 ;HAUTEUR DE SÉCURITÉ
Q301=1 ;DÉPLAC. HAUT. SÉCU.
Q281=1 ;PROCÈS-VERBAL MESURE
