HEIDENHAIN iTNC 530 387
15.8
POINT
DE
REFERENCE
EXTERIE
UR
COIN
(cy
cle
414,
DIN/ISO:
G414)
Attention lors de la programmation!
X
Y
X
Y
X
Y
X
Y
A B
C D
1 2
3
2 1
3
1 2
3
2 1
3
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
La TNC mesure toujours la première droite dans le sens de
l'axe secondaire du plan d'usinage.

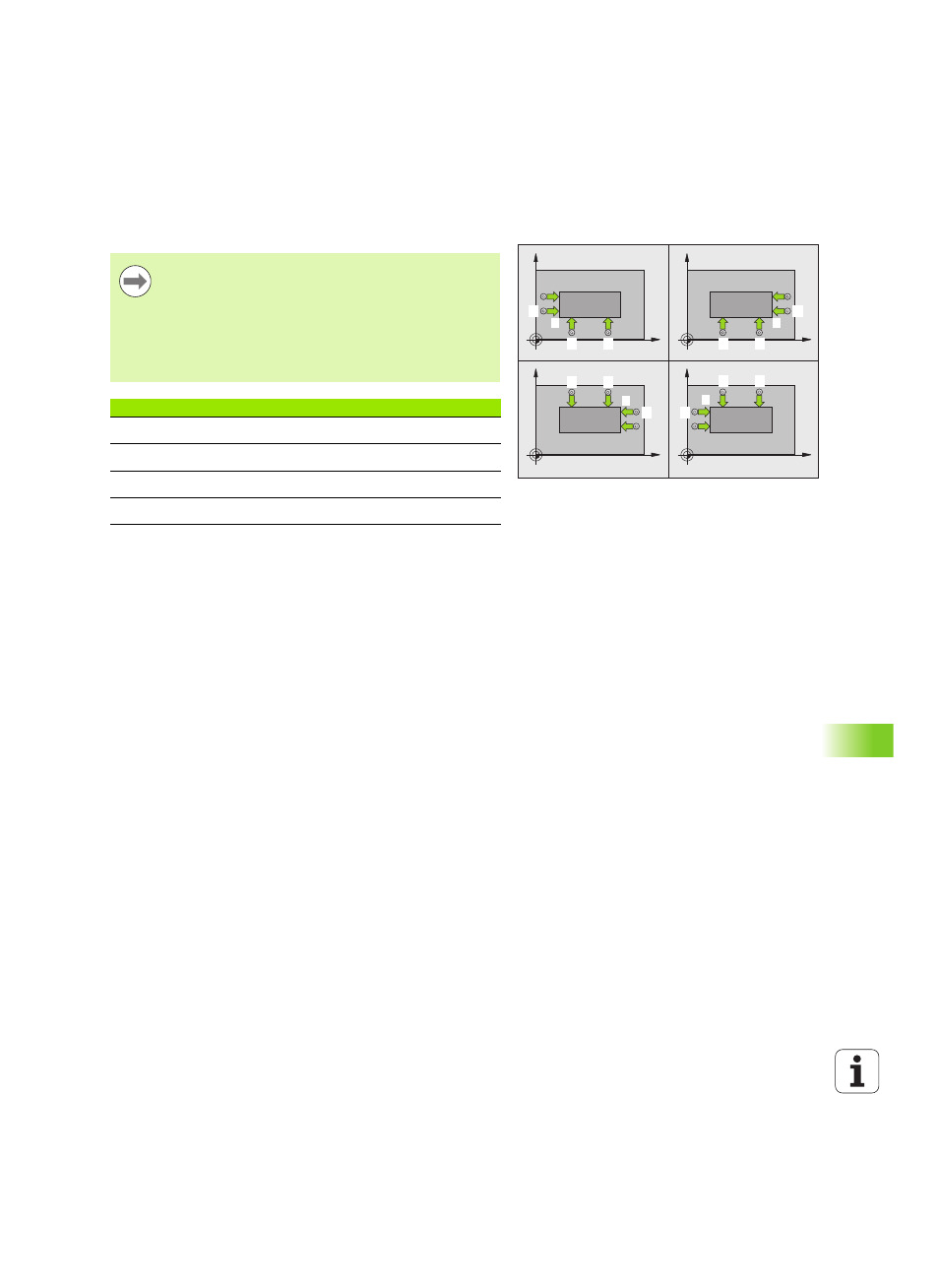

La position des points de mesure
1 et 3 permet de définir
le coin auquel la TNC initialisera le point d'origine (voir fig.
de droite, au centre et tableau ci-après).
Coin Coordonnée X Coordonnée Y
A Point 1 supérieur point 3 Point 1 inférieur point 3
B Point 1 inférieur point 3 Point 1 inférieur point 3
C Point 1 inférieur point 3 Point 1 supérieur point 3
D Point 1 supérieur point 3 Point 1 supérieur point 3
