160

Cycles d'usinage: fraisage de poches/ tenons / rainures

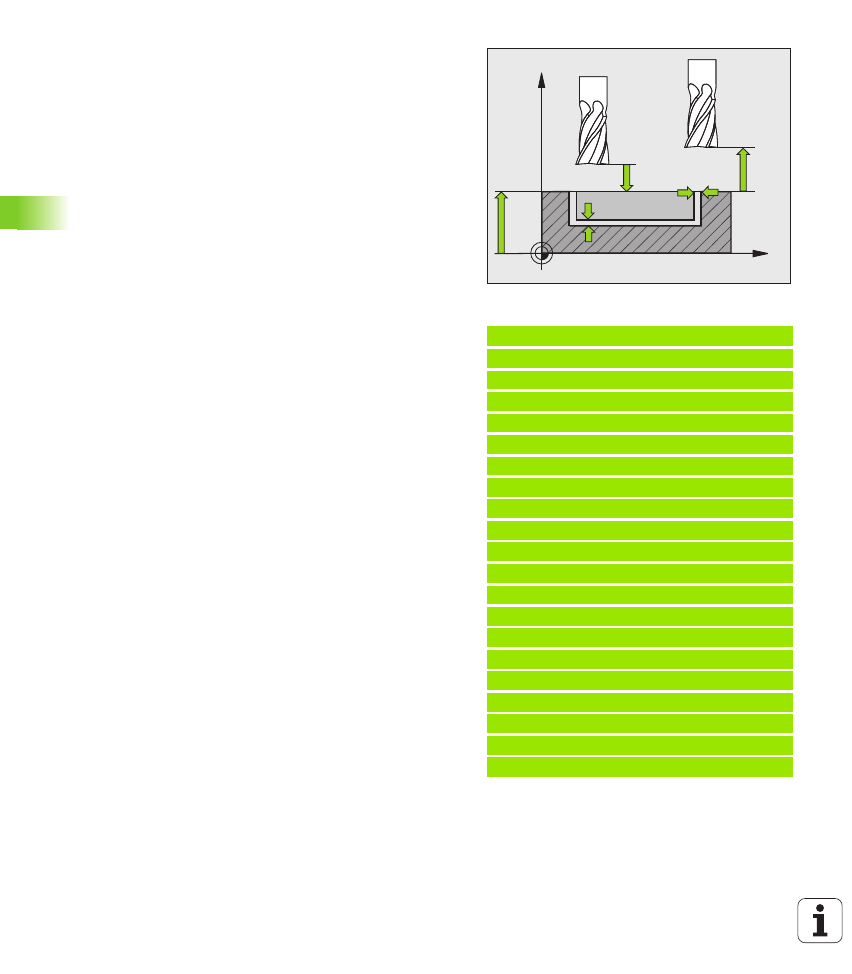

5.4 RAINURA

G

E (cy

cle 253, DIN/ISO:

G253)

Distance d'approche

Q200 (en incrémental): distance

entre la surface frontale de l'outil et la surface de la

pièce. Plage d’introduction: 0 à 99999,9999 ou PREDEF

Coordonnée surface pièce

Q203 (en absolu):

coordonnée absolue de la surface de la pièce. Plage

d’introduction -99999,9999 à 99999,9999

Saut de bride

Q204 (en incrémental): coordonnée

dans l'axe de broche excluant toute collision entre

l'outil et la pièce (élément de serrage) Plage

d’introduction: 0 à 99999,9999 ou PREDEF

Stratégie de plongée

Q366: nature de la stratégie de

plongée:

0 = plongée verticale. La TNC plonge verticalement

et ce, indépendamment de l'angle de plongée
ANGLE

défini dans le tableau d'outils

1 = plongée hélicoïdale. Dans le tableau d'outils,

l'angle de plongée de l'outil actif ANGLE doit

également être différent de 0. Sinon, la TNC délivre

un message d'erreur. Plongée hélicoïdale

seulement s'il y a suffisamment de place

2 = plongée pendulaire. Dans le tableau d'outils,

l'angle de plongée de l'outil actif ANGLE doit

également être différent de 0. Sinon, la TNC délivre

un message d'erreur

En alternative PREDEF

Avance de finition

Q385: vitesse de déplacement de

l'outil lors de la finition latérale et du fond, en

mm/min. Plage d'introduction 0 à 99999,9999, en

alternative FAUTO, FU, FZ

Référence avance (0 à 3)

Q439 : Définition de

l'élément sur lequel se base l'avance programmée :

0 = l'avance est définie par rapport à la trajectoire

du centre de l'outil

1 = l'avance se rapporte, uniquement pour la

finition latérale, au tranchant de l'outil, sinon à la

trajectoire du centre de l'outil

2 = l'avance se rapporte pour la finition latérale et la

finition en profondeur au tranchant de l'outil, sinon

à la trajectoire du centre de l'outil

3 = l'avance se rapporte en principe toujours au

tranchant de l'outil, sinon à la trajectoire du centre

de l'outil

Exemple : Séquences CN

8 CYCL DEF 253 RAINURAGE

Q215=0

;OPERATIONS D'USINAGE

Q218=80

;LONGUEUR DE RAINURE

Q219=12

;LARGEUR RAINURE

Q368=0.2

;SUREPAIS. LATERALE

Q374=+0

;POSITION ANGULAIRE

Q367=0

;POSITION RAINURE

Q207=500

;AVANCE FRAISAGE

Q351=+1

;MODE FRAISAGE

Q201=-20

;PROFONDEUR

Q202=5

;PROFONDEUR DE PASSE

Q369=0.1

;SUREP. DE PROFONDEUR

Q206=150

;AVANCE PLONGEE PROF.

Q338=5

;PASSE DE FINITION

Q200=2

;DISTANCE D'APPROCHE

Q203=+0

;COORD. SURFACE PIÈCE

Q204=50

;SAUT DE BRIDE

Q366=1

;PLONGEE

Q385=500

;AVANCE DE FINITION

Q439=0

;RÉFÉRENCE AVANCE

9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3

X

Z

Q200

Q204

Q203

Q369

Q368
