HEIDENHAIN iTNC 530 417
16.1
Pr
incipes
de
base
Résultats de la mesure dans les paramètres Q
Les résultats de la mesure du cycle palpeur concerné sont mémorisés
par la TNC dans les paramètres globaux Q150 à Q160. Les écarts par
rapport à la valeur nominale sont mémorisés dans les paramètres
Q161 à Q166. Tenez compte du tableau des paramètres de résultat
associé à chaque définition de cycle.

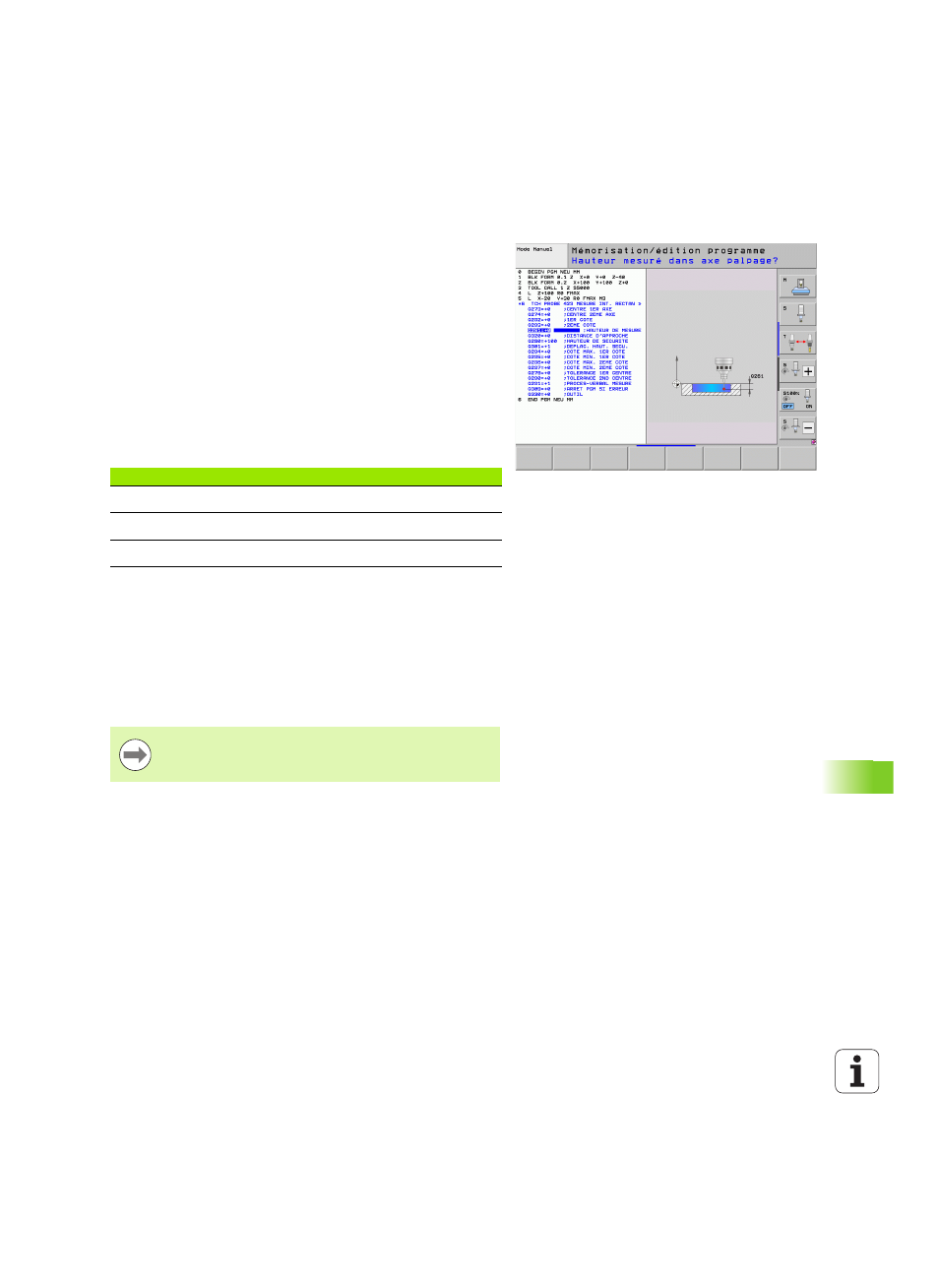

Lors de la définition du cycle, la TNC affiche les paramètres de résultat
également dans l'écran d'aide du cycle concerné (voir fig. en haut et à
droite). Le paramètre de résultat en surbrillance correspond au
paramètre d'introduction concerné.
Etat de la mesure
Avec certains cycles, vous pouvez interroger l'état de la mesure avec
les paramètres globaux de Q180 à Q182:
La TNC active les marqueurs de reprise d'usinage ou de rebut dès que
l'une des valeurs de mesure est hors tolérance. Pour déterminer le
résultat de la mesure hors tolérance, consultez également le procès-
verbal de mesure ou vérifiez les résultats de la mesure concernés
(Q150 à Q160) par rapport à leurs valeurs limites.
Avec le cycle 427, la TNC définit (par défaut) que vous mesurez une
cote externe (tenon). En choisissant la cote max. et la cote min. en
relation avec le sens du palpage, vous pouvez toutefois configurer
correctement l'état de la mesure.
Etat de la mesure Val. paramètre
Valeurs de mesure dans la tolérance Q180 = 1
Reprise d'usinage nécessaire Q181 = 1
Rebut Q182 = 1
La TNC active également les marqueurs d'état même si
vous n'avez pas introduit de tolérances ou de cotes max.
ou min..
