HEIDENHAIN iTNC 530 351
14.5
R
O
TA
TION
DE
BA
SE
compensée
par
ax
e
ro
tatif
(cy
cle
403,
DIN/ISO:
G403)

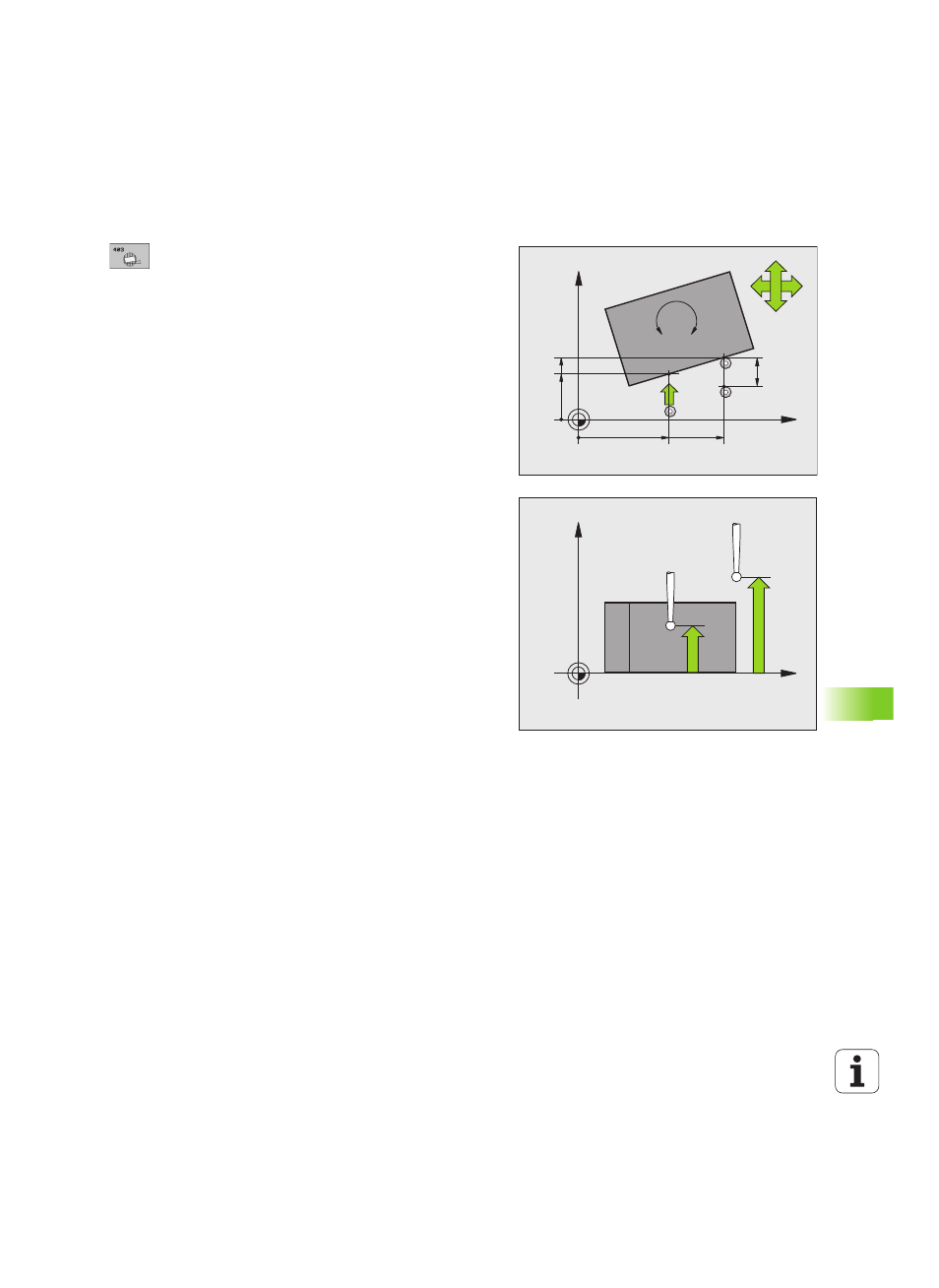

Paramètres du cycle
 1er point mesure sur 1er axe Q263 (en absolu):
coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
 1er point mesure sur 2ème axe Q264 (en absolu):
coordonnée du 1er point de palpage dans l'axe
secondaire du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
 2ème point mesure sur 1er axe Q265 (en absolu):
coordonnée du 2ème point de palpage dans l'axe
principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
 2ème point mesure sur 2ème axe Q266 (en absolu):
coordonnée du 2ème point de palpage dans l'axe
secondaire du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
 Axe de mesure Q272: axe dans lequel la mesure doit
être effectuée:
1 : axe principal = axe de mesure
2 : axe secondaire = axe de mesure
3 : axe palpeur = axe de mesure
 Sens déplacement 1 Q267: sens de déplacement du
palpeur vers la pièce:
-1 : sens de déplacement négatif
+1 : sens de déplacement positif
 Hauteur mesure dans axe palpage Q261 (en absolu):
coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur prévu pour la mesure. Plage
d'introduction -99999,9999 à 99999,9999
 Distance d'approche Q320 (en incrémental): distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 s'additionne à PM6140. Plage
d’introduction: 0 à 99999,9999, ou PREDEF
X
Y
Q266
Q264
Q263
Q272=1
Q265
Q272=2
+
–
– +
Q267
MP6140
+
Q320
A
B
C
X
Z
Q261
Q260
