HEIDENHAIN iTNC 530 457

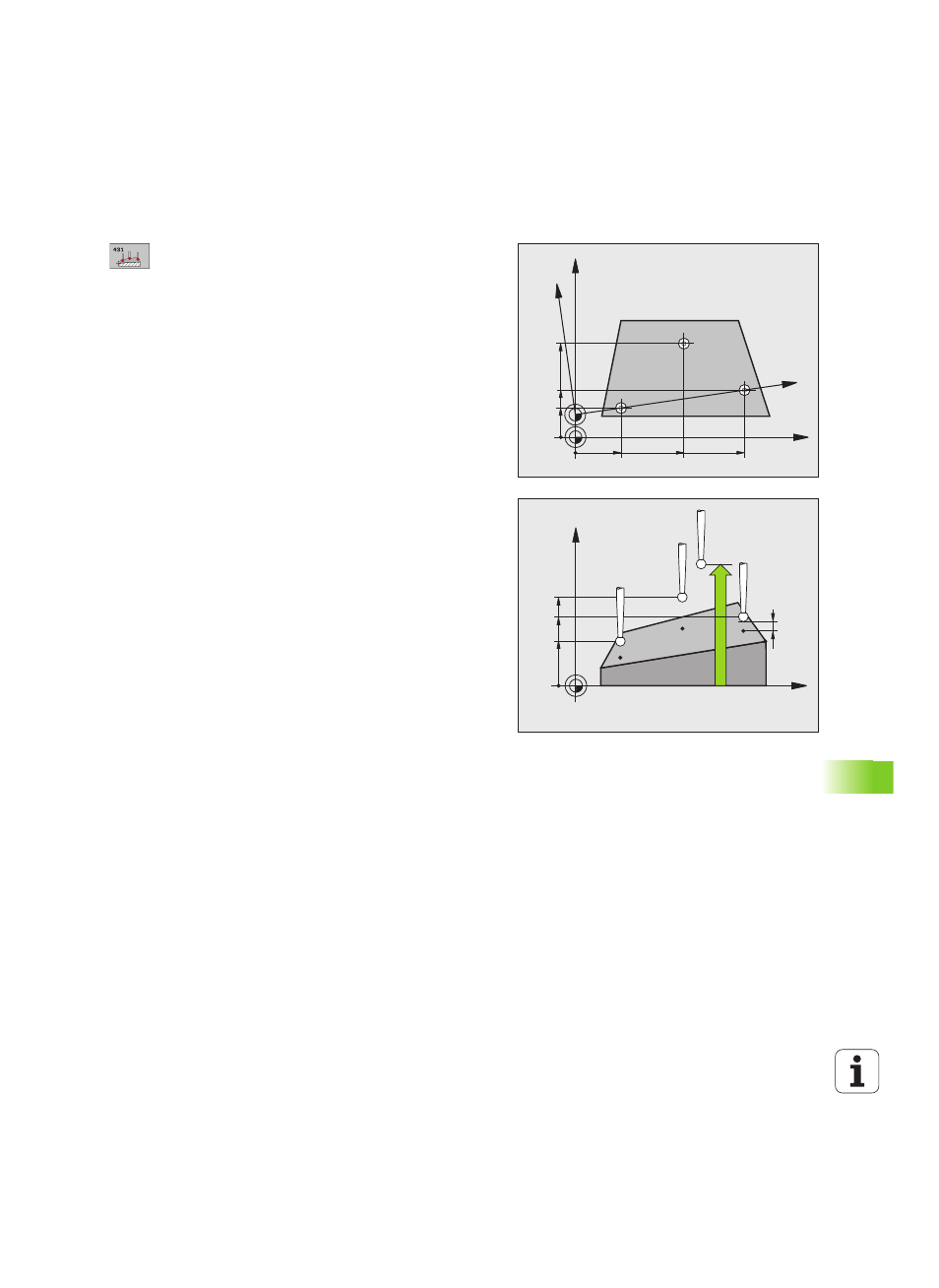

16.13 MESURE PLAN (cy
cle 431, DIN/ISO:
G431)
Paramètres du cycle
 1er point mesure sur 1er axe Q263 (en absolu):
coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
 1er point mesure sur 2ème axe Q264 (en absolu):
coordonnée du 1er point de palpage dans l'axe
secondaire du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
 1er point mesure sur 3ème axe Q294 (en absolu):
coordonnée du 1er point de palpage dans l'axe du
palpeur. Plage d'introduction -99999,9999 à
99999,9999
 2ème point mesure sur 1er axe Q265 (en absolu):
coordonnée du 2ème point de palpage dans l'axe
principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
 2ème point mesure sur 2ème axe Q266 (en absolu):
coordonnée du 2ème point de palpage dans l'axe
secondaire du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
 2ème point de mesure 3ème axe Q295 (en absolu):
coordonnée du 2ème point de palpage dans l'axe du
palpeur. Plage d'introduction -99999,9999 à
99999,9999
 3ème point mesure sur 1er axe
Q296 (en absolu):
coordonnée du 3ème point de palpage dans l'axe
principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
 3ème point mesure sur 2ème axe
Q297 (en absolu):
coordonnée du 3ème point de palpage dans l'axe
secondaire du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
 3ème point de mesure sur 3ème axe Q298 (en absolu):
coordonnée du 3ème point de palpage dans l'axe du
palpeur. Plage d'introduction -99999,9999 à
99999,9999
X
Y
Q266
Q263
Q264
Q297
Q265 Q296
Y'
X'
X
Z
Q298
Q295
Q294
Q260
MP6140
+
Q320
