382

Cycles palpeurs: initialisation automatique des points d'origine

15.7 PT DE REF EXTERIEUR CER

C

LE (cy

cle 413, DIN/ISO:

G413)

15.7 PT DE REF EXTERIEUR CERCLE

(cycle 413, DIN/ISO: G413)

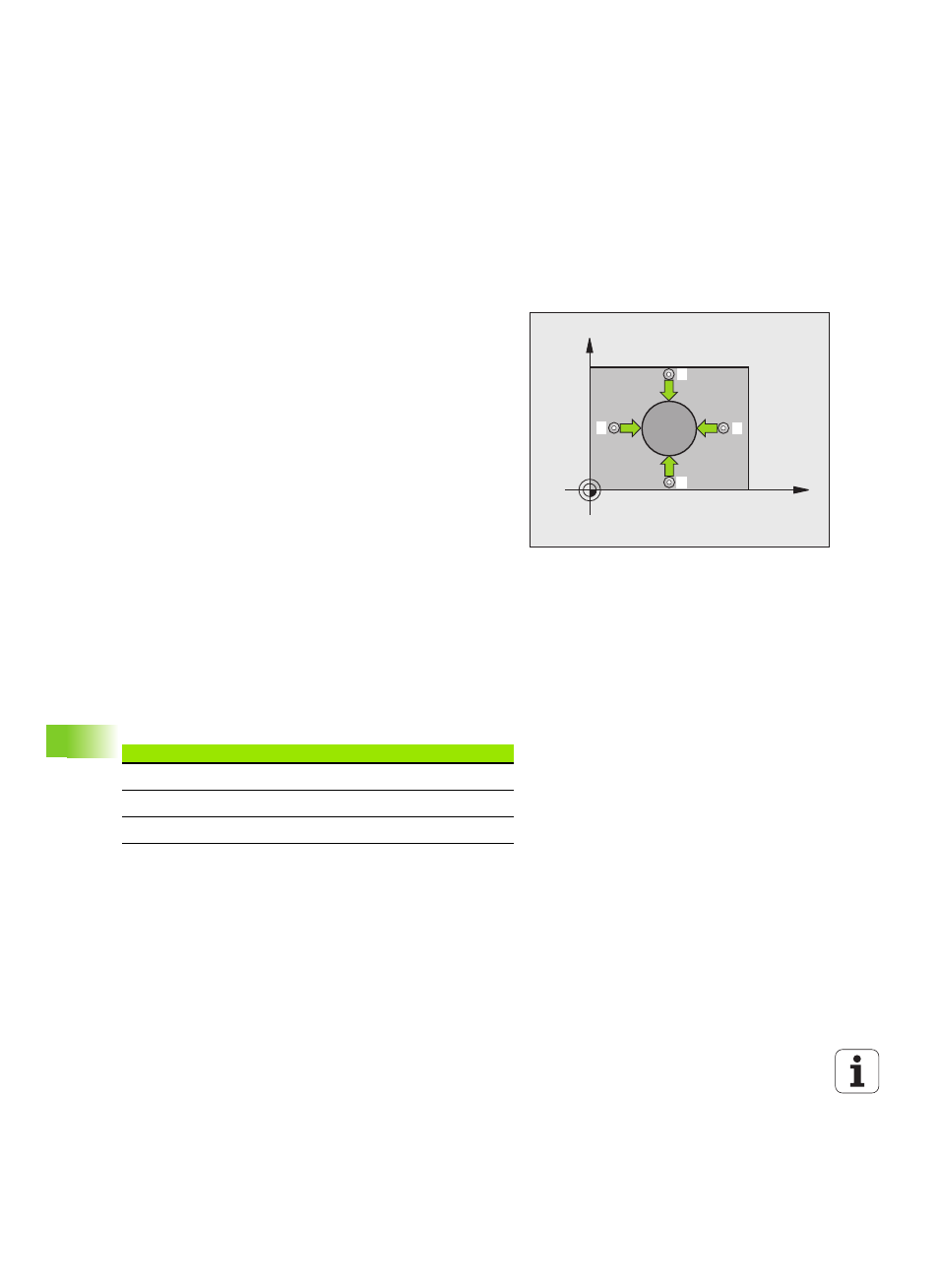

Mode opératoire du cycle

Le cycle palpeur 413 détermine le centre d'un tenon circulaire et

l'initialise comme point d'origine. Si vous le souhaitez, la TNC peut

aussi mémoriser le centre dans un tableau de points zéro ou de

Preset.
1

La TNC positionne le palpeur en avance rapide (valeur dans

PM6150) et, selon la logique de positionnement, (voir „Exécuter

les cycles palpeurs” à la page 336)au point de palpage

1

. La TNC

calcule les points de palpage à partir des données du cycle et de la

distance d'approche programmée dans PM6140

2

Le palpeur se déplace ensuite à la hauteur de mesure programmée

et exécute la première opération de palpage avec l'avance de

palpage (MP6120). La TNC détermine automatiquement le sens

du palpage en fonction de l'angle initial programmé

3

Le palpeur se déplace ensuite sur une trajectoire circulaire, soit à

la hauteur de mesure, soit à la hauteur de sécurité au point de

palpage suivant

2

et exécute la deuxième opération de palpage à

cette position

4

La TNC positionne le palpeur au point de palpage

3

puis au point

de palpage

4

, et y exécute la troisième ou la quatrième opération

de palpage

5

La TNC dégage ensuite le palpeur à la hauteur de sécurité et traite

le point d'origine déterminé en fonction des paramètres Q303 et

Q305 du cycle.(voir „Mémoriser le point d'origine calculé” à la

page 362) Les valeurs effectives sont mémorisées dans les

paramètres Q indiqués ci-après

6

Ensuite, si cela est souhaité, la TNC détermine également le point

d'origine dans l'axe du palpeur au moyen d'une opération de

palpage séparée

X

Y

1

2

4

3

Numéro paramètre

Signification

Q151

Valeur effective centre, axe principal

Q152

Valeur effective centre, axe secondaire

Q153

Valeur effective diamètre
