HEIDENHAIN iTNC 530 (34049x-08) Cycle programming - Manuel (Page 84)

84 Cycles d'usinage: perçage
3.4 ALESA
G
E A L'ALESOIR (cy
cle
20
1, DIN/ISO:
G20
1) Paramètres du cycle
 Distance d'approche Q200 (en incrémental): distance
entre la pointe de l'outil et la surface de la pièce. Plage
d’introduction 0 à 99999,9999, ou PREDEF
 Profondeur Q201 (en incrémental): distance entre la
surface de la pièce et le fond du trou. Plage
d'introduction -99999,9999 à 99999,9999
 Avance plongée en profondeur Q206: vitesse de
déplacement de l'outil lors de l'alésage à l'alésoir, en
mm/min. Plage d'introduction 0 à 99999,999, en
alternative FAUTO, FU
 Temporisation au fond Q211: durée en secondes de
rotation à vide de l'outil au fond du trou. Plage
d’introduction 0 à 3600,0000, ou PREDEF
 Avance retrait Q208: vitesse de déplacement de
l'outil lors du dégagement, en mm/min. Si vous
introduisez Q208 = 0, sortie avec avance alésage à
l'alésoir. Plage d'introduction 0 à 99999,999
 Coord. surface pièce
Q203 (en absolu): coordonnée
de la surface de la pièce. Plage d'introduction 0 à
99999,9999
 Saut de bride Q204 (en incrémental): coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage) Plage
d’introduction 0 à 99999,9999, ou PREDEF

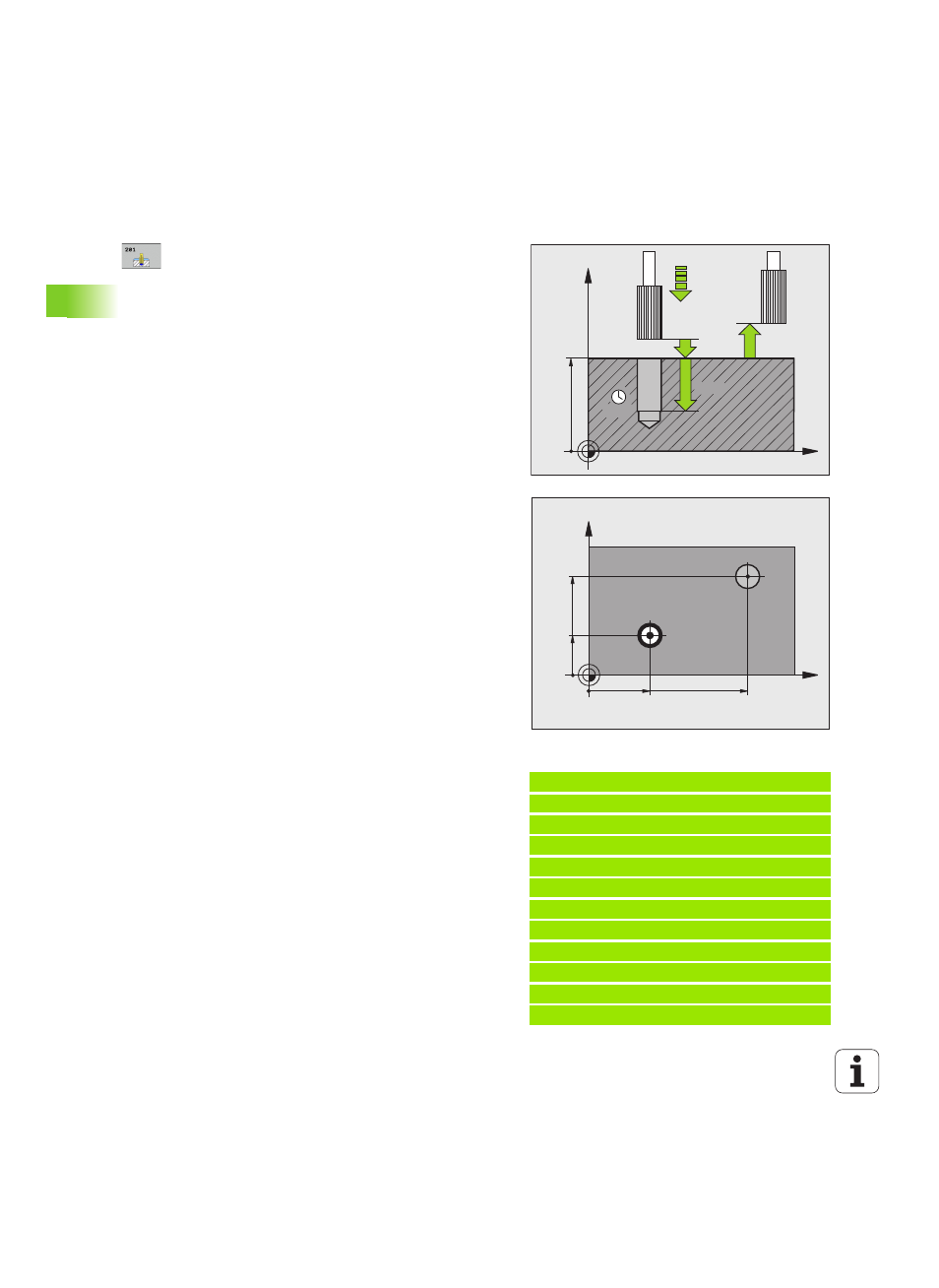

Exemple : Séquences CN
11 CYCL DEF 201 ALES. A L'ALESOIR
Q200=2 ;DISTANCE D'APPROCHE
Q201=-15 ;PROFONDEUR
Q206=100 ;AVANCE PLONGÉE PROF.
Q211=0.5 ;TEMPO. AU FOND
Q208=250 ;AVANCE RETRAIT
Q203=+20 ;COORD. SURFACE PIÈCE
Q204=100 ;SAUT DE BRIDE
12 L X+30 Y+20 FMAX M3
13 CYCL CALL
14 L X+80 Y+50 FMAX M9
15 L Z+100 FMAX M2
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
30
X
Y
20
80
50
