HEIDENHAIN iTNC 530 (34049x-08) Cycle programming - Manuel (Page 208)

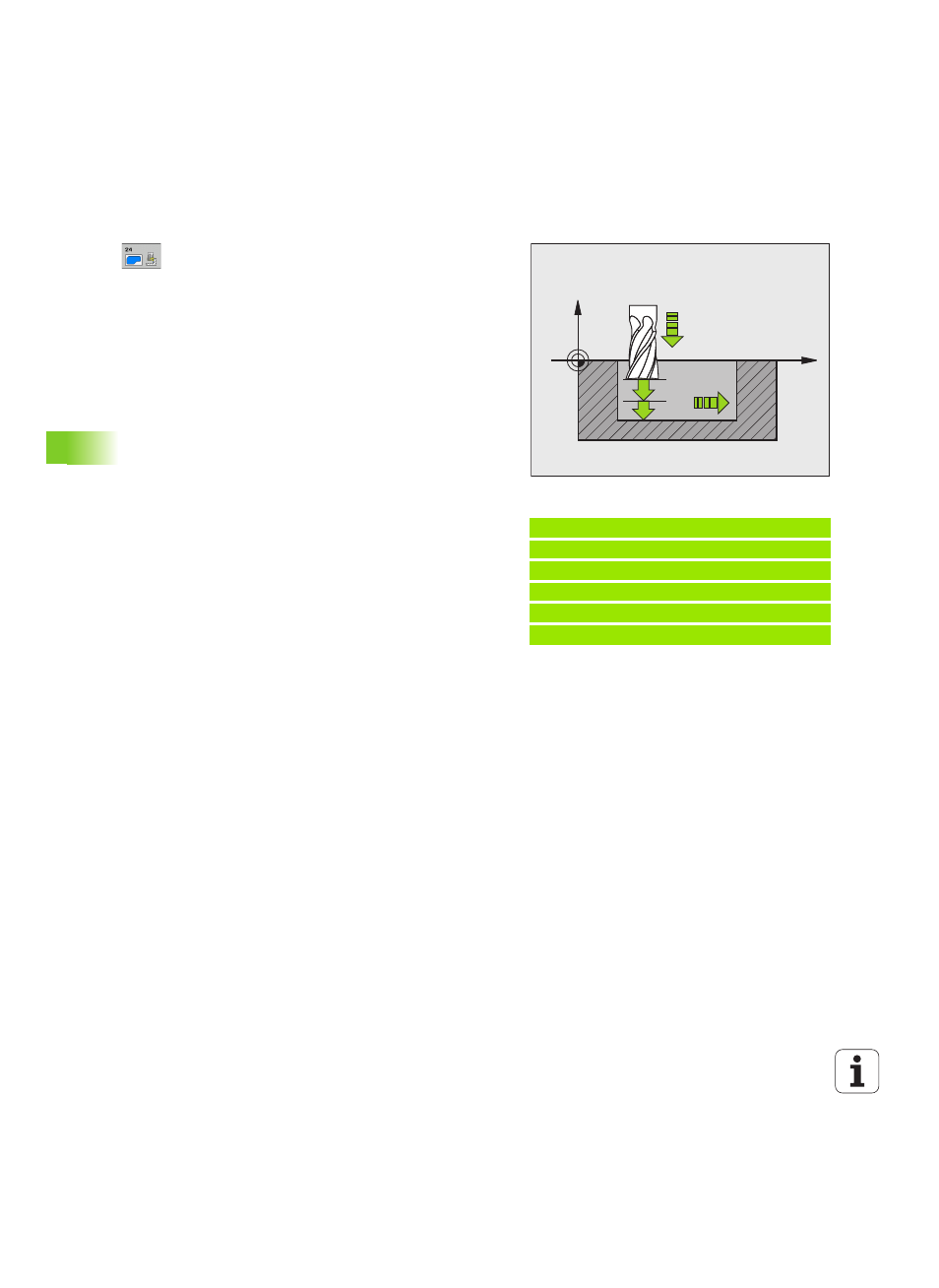

208 Cycles d'usinage: poche de contour, tracé de contour
7.
8
FINITION
LA
TERALE
(c
yc
le
24,
DIN/ISO:
G124)
Paramètres du cycle
 Sens de rotation? Sens horaire = –1 Q9:
Sens d'usinage:
+1 :Rotation sens anti-horaire
–1 :Rotation sens horaire
En alternative PREDEF
 Profondeur de passe Q10 (en incrémental): valeur de
la prise de passe par l'outil. Plage d'introduction
-99999,9999 à 99999,9999
 Avance plongée en profondeur Q11: Avance de
plongée. Plage d'introduction 0 à 99999,9999 ou
FAUTO
, FU, FZ
 Avance évidement
Q12: avance de fraisage. Plage
d'introduction 0 à 99999,9999 ou FAUTO, FU, FZ
 Surépaisseur finition latérale Q14 (en
incrémental): surépaisseur pour finition multiple ; la
matière restante sera évidée si vous avez programmé
Q14 = 0. Plage d’introduction -99999,9999 à
99999,9999
Exemple : Séquences CN
61 CYCL DEF 24 FINITION LATÉRALE
Q9=+1 ;SENS DE ROTATION
Q10=+5 ;PROFONDEUR DE PASSE
Q11=100 ;AVANCE PLONGÉE PROF.
Q12=350 ;AVANCE ÉVIDEMENT
Q14=+0 ;SURÉPAIS. LATÉRALE
X
Z
Q11
Q12
Q10
