HEIDENHAIN iTNC 530 237
8.4
CORPS
D'UN
C
Y
LINDRE
Fr
aisag
e
d'un
ilot
oblong
(cy
cle
29,
DIN/ISO:
G129,
option-logicielle
1)
8.4 CORPS D'UN CYLINDRE
Fraisage d'un ilot oblong
(cycle 29, DIN/ISO: G129,
option-logicielle 1)
Mode opératoire du cycle

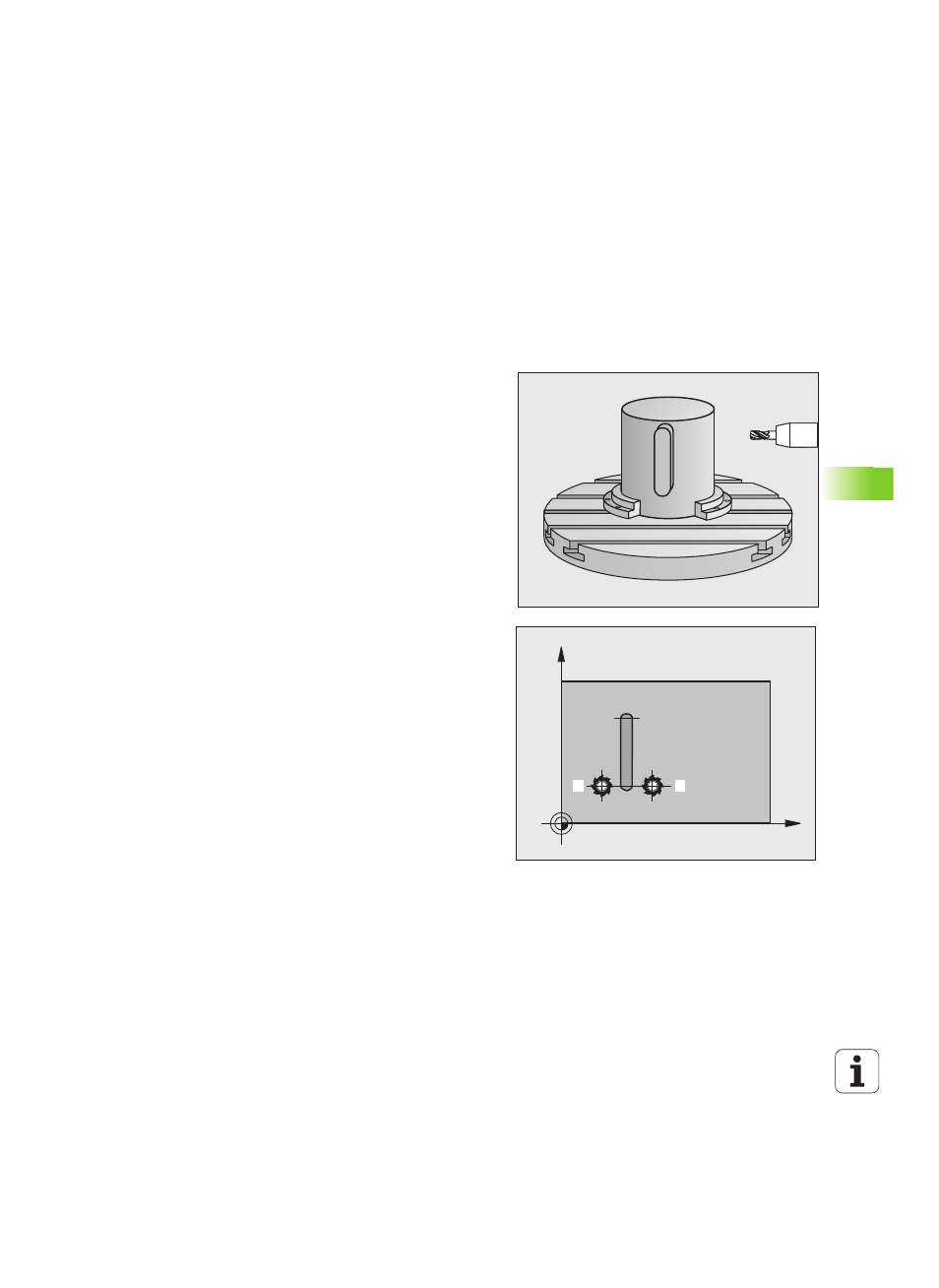

Ce cycle vous permet d'appliquer le développé d'un ilot oblong sur le
corps d'un cylindre. La TNC met en place l'outil avec ce cycle de
manière à ce que, avec correction de rayon active, les parois soient
toujours parallèles entre elles. Programmez la trajectoire centrale de
l'ilot oblong en indiquant la correction du rayon d'outil. En appliquant la
correction de rayon, vous définissez si la TNC doit réaliser l'ilot oblong
en avalant ou en opposition.
Aux extrémités de l'ilot oblong, la TNC ajoute toujours un demi-cercle
dont le rayon correspond à la moitié de la largeur de l'ilot oblong.
1
La TNC positionne l'outil au-dessus du point initial de l'usinage. La
TNC calcule le point initial à partir de la largeur de l'ilot oblong et du
diamètre de l'outil. Il est situé près du premier point défini dans le
sous-programme de contour et se trouve décalé de la moitié de la
largeur de l'ilot oblong et du diamètre de l'outil. La correction de
rayon détermine si le déplacement doit démarrer vers la gauche ( 1 ,
RL=en avalant) ou vers la droite de l'ilot oblong ( 2 , RR=en
opposition)
2 Après avoir positionné l'outil à la première profondeur de passe, la
TNC le déplace en avance de fraisage Q12 sur un arc de cercle
tangentiel à la paroi de l'ilot oblong. Si nécessaire, elle tient compte
de la surépaisseur latérale
3 A la première profondeur de passe, l'outil fraise avec l'avance de
fraisage Q12 le long de l'ilot oblong jusqu’à ce que la forme soit
entièrement usinée
4 L'outil se dégage ensuite de l'ilot oblong de manière tangentielle,
et retourne au point initial de l'usinage
5 Les phases 2 à 4 sont répétées jusqu'à ce que la profondeur de
fraisage Q1 soit atteinte
6 L'outil retourne ensuite à la hauteur de sécurité dans l'axe d'outil
ou bien à la dernière position programmée avant le cycle (en
fonction du paramètre-machine 7420)
C
Z
1 2
