290 Cycles: conversions de coordonnées
11
.4
INIT
. PT
DE
REF
. (cy
cle
247
, DIN/ISO:
G247)

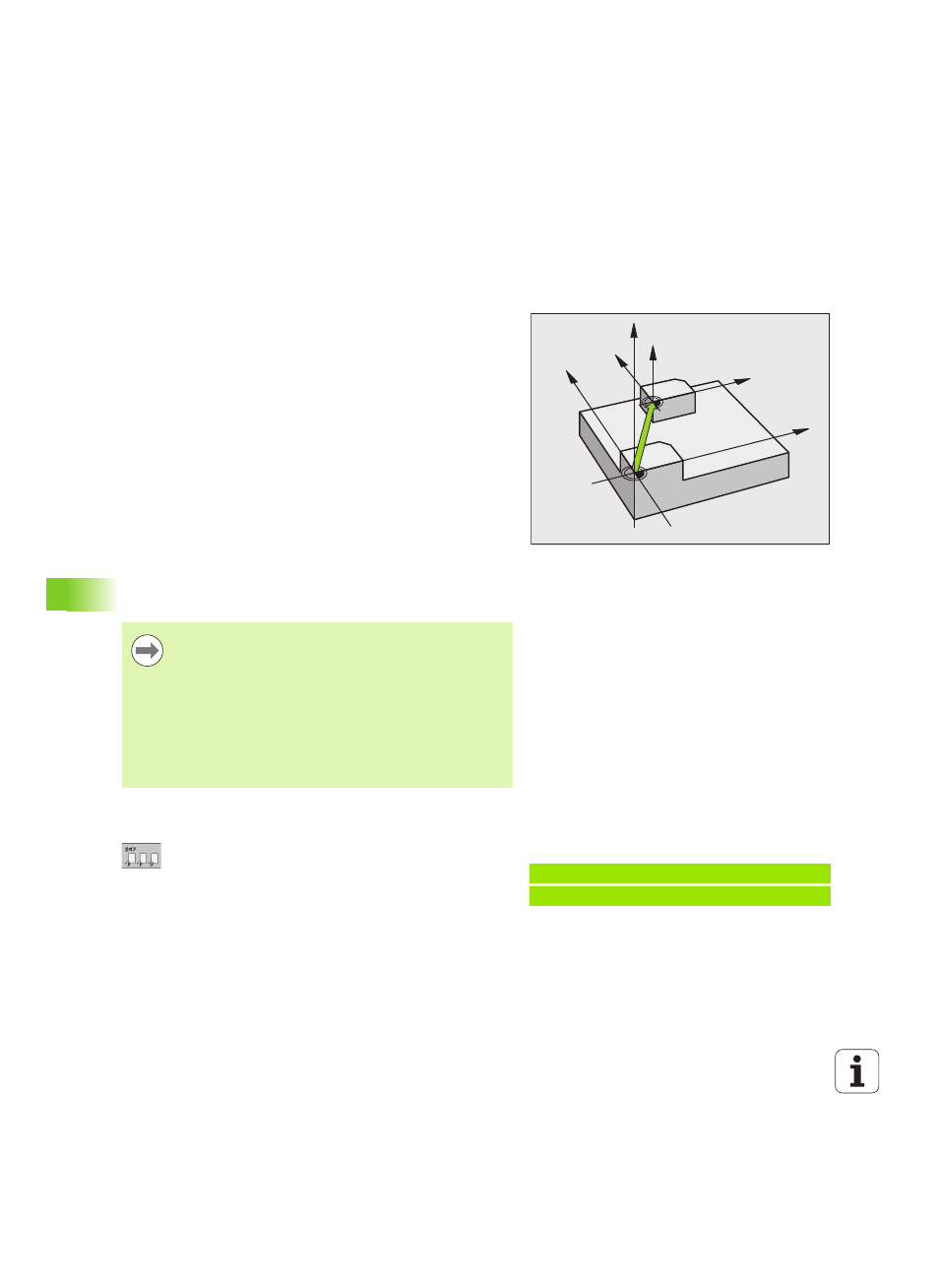

11.4 INIT. PT DE REF. (cycle 247,
DIN/ISO: G247)
Action
Avec le cycle INIT. POINT DE REF., vous pouvez activer comme
nouveau point d'origine une valeur Preset qui a été définie dans un
tableau Preset.
A l'issue d'une définition du cycle INIT. POINT DE REF., toutes les
coordonnées introduites ainsi que tous les décalages de point zéro
(absolus et incrémentaux) se réfèrent au nouveau Preset.
Affichage d'état
Dans l'affichage d'état, la TNC affiche le numéro Preset actif derrière
le symbole du point d'origine.
Attention avant de programmer!
Paramètres du cycle
 Numéro point du point d'origine? : indiquer le
numéro du point d'origine du tableau Preset qui doit
être activé. Plage d’introduction 0 à 65535
Z
Z
X
X
Y
Y
Lorsque l'on active un point d'origine issu du tableau
Preset, la TNC annule un décalage de point zéro actif.
La TNC n'initialise le Preset que sur les axes définis par
des valeurs dans le tableau Preset. Le point de référence
des axes qui sont désignés avec – reste inchangé.
Si vous activez le numéro de Preset 0 (ligne 0), activez
dans ce cas le dernier point du point d'origine que vous
avez initialisé en mode manuel.
Le cycle 247 n'a pas d'effet en mode Test de programme.
Exemple : Séquences CN
13 CYCL DEF 247 INIT. PT DE RÉF.
Q339=4 ;NUMÉRO POINT DE RÉF.
