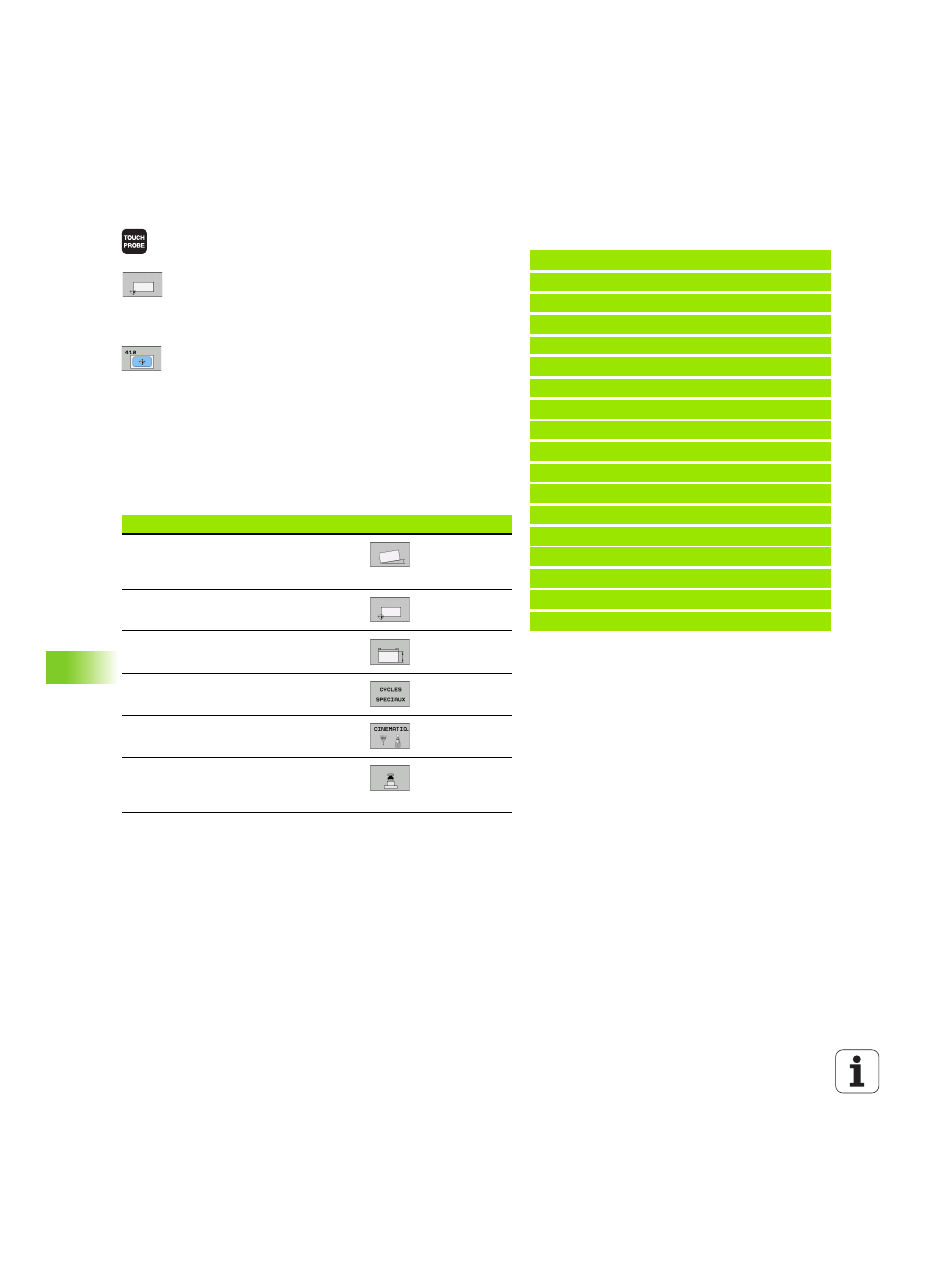

332 Travail avec les cycles palpeurs
13.1
Génér
alités
sur
les
cy
cles
palpeurs
Définition du cycle palpeur en mode Mémorisation/édition
 Le menu de softkeys affiche – par groupes – toutes
les fonctions de palpage disponibles
 Sélectionner le groupe de cycles de palpage, p. ex.
Initialiser le point de référence Les cycles destinés à
l'étalonnage automatique d'outil ne sont disponibles
que si votre machine a été préparée pour ces
fonctions
 Sélectionner le cycle, p. ex. Initialisation du point de
référence au centre de la poche. La TNC ouvre un
dialogue et réclame toutes les données d’introduction
requises ; en même temps, la TNC affiche dans la
moitié droite de l'écran un graphique dans lequel le
paramètre à introduire est en surbrillance
 Introduisez tous les paramètres réclamés par la TNC
et validez chaque introduction avec la touche ENT
 La TNC termine le dialogue lorsque toutes les
données requises sont introduites
Exemple : Séquences CN
5 TCH PROBE 410 PT REF. INT. RECTAN
Q321=+50 ;CENTRE 1ER AXE
Q322=+50 ;CENTRE 2ÈME AXE
Q323=60 ;1ER CÔTÉ
Q324=20 ;2ÈME CÔTÉ
Q261=-5 ;HAUTEUR DE MESURE
Q320=0 ;DISTANCE D'APPROCHE
Q260=+20 ;HAUTEUR DE SÉCURITÉ
Q301=0 ;DÉPLAC. HAUT. SÉCU.
Q305=10 ;NR. DANS TABLEAU
Q331=+0 ;POINT DE RÉFÉRENCE
Q332=+0 ;POINT DE RÉFÉRENCE
Q303=+1 ;TRANS. VAL. MESURE
Q381=1 ;PALP. DS AXE PALPEUR
Q382=+85 ;1ÈRE COO. DANS AXE PALP.
Q383=+50 ;2ÈME COO. DANS AXE PALP.
Q384=+0 ;3ÈME COO. DANS AXE PALP.
Q333=+0 ;POINT DE REFERENCE
Groupe de cycles de mesure Softkey Page
Cycles pour déterminer
automatiquement et compenser le
désalignement d'une pièce
Page 338
Cycles d'initialisation automatique du
point d'origine
Page 360
Cycles de contrôle automatique de la
pièce
Page 414
Cycles d'étalonnage, cycles spéciaux Page 464
Cycles mesure automatique de
cinématique
Page 480
Cycles d'étalonnage automatique
d'outils (activés par le constructeur de la
machine)
Page 512
