330 Travail avec les cycles palpeurs
13.1
Génér
alités
sur
les
cy
cles
palpeurs
13.1 Généralités sur les cycles
palpeurs
Mode opératoire

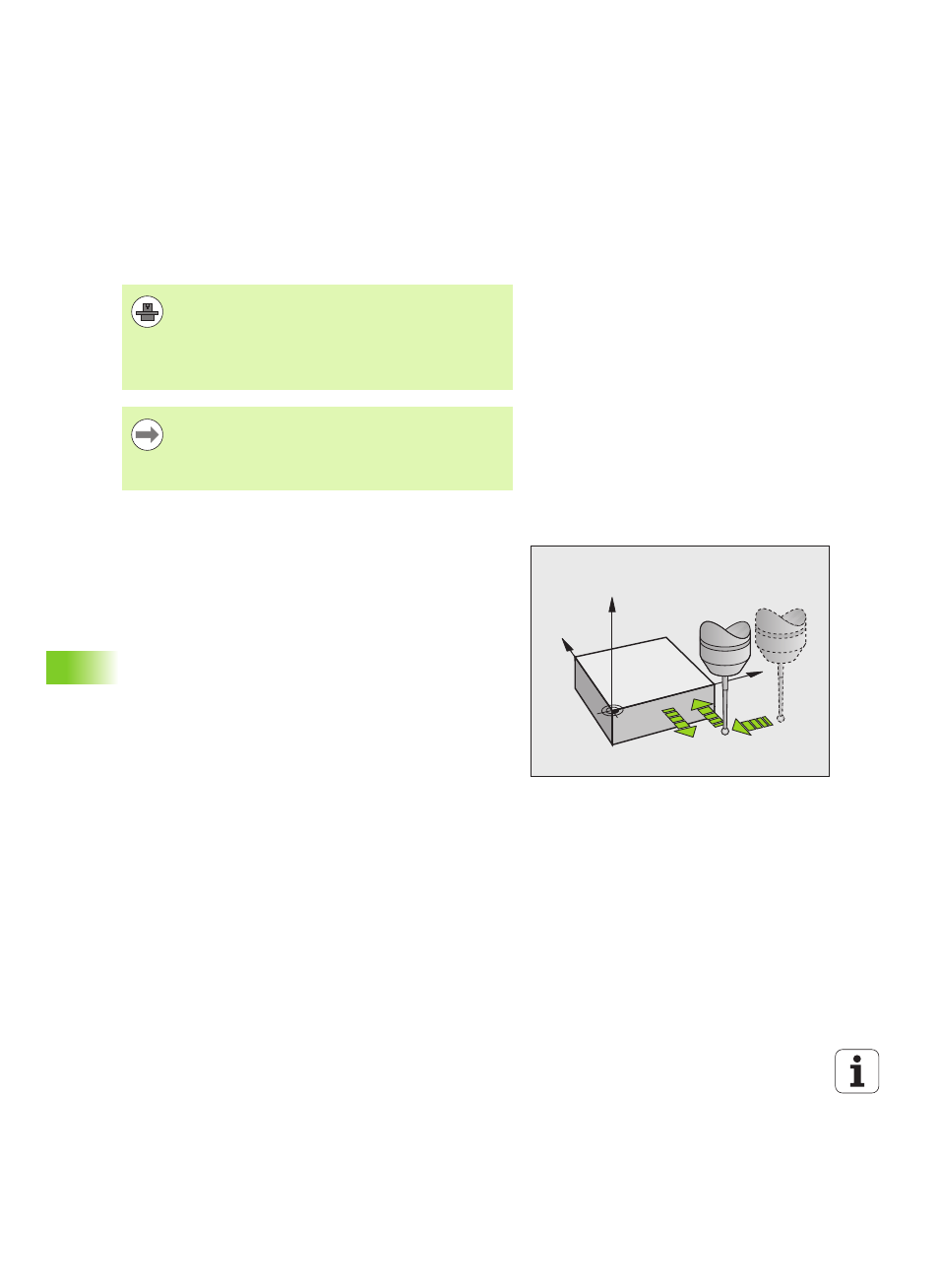

Lorsque la TNC exécute un cycle palpeur, le palpeur 3D se déplace
parallèlement à l'axe en direction de la pièce (y compris avec une
rotation de base activée et un plan d'usinage incliné). Le constructeur
de la machine définit l'avance de palpage dans un paramètre-machine
(voir „Avant de travailler avec les cycles palpeurs“ plus loin dans ce
chapitre).
Lorsque la tige de palpage touche la pièce,
 le palpeur 3D transmet un signal à la TNC qui mémorise les
coordonnées de la position de palpage
 le palpeur 3D s'arrête et
 retourne en avance rapide à la position de départ de la procédure de
palpage
Si la tige de palpage n'est pas déviée sur la course définie, la TNC
délivre un message d'erreur (course: PM6130).
La TNC doit avoir été préparée par le constructeur de la
machine pour l'utilisation des palpeurs 3D. Consultez le
manuel de votre machine.
Notez que HEIDENHAIN ne garantit le bon
fonctionnement des cycles de palpage qu'avec les
palpeurs HEIDENHAIN!
Lorsque vous voulez effectuer des mesures pendant
l’exécution du programme, veillez à ce que les données
d’outil (longueur, rayon, axe) puissent être exploitées soit
à partir des données d’étalonnage, soit à partir de la
dernière séquence TOOL CALL (sélection par PM7411).
Y
X
Z
F
F MAX
F
