234 Cycles d'usinage: corps d'un cylindre
8.3
CORPS
D'UN
C
Y
LINDRE
Rainur
ag
e
(cy
cle
28,
DIN/ISO:
G128,
option
logicielle
1) 8.3 CORPS D'UN CYLINDRE
Rainurage (cycle 28,
DIN/ISO: G128,
option logicielle 1)
Mode opératoire du cycle

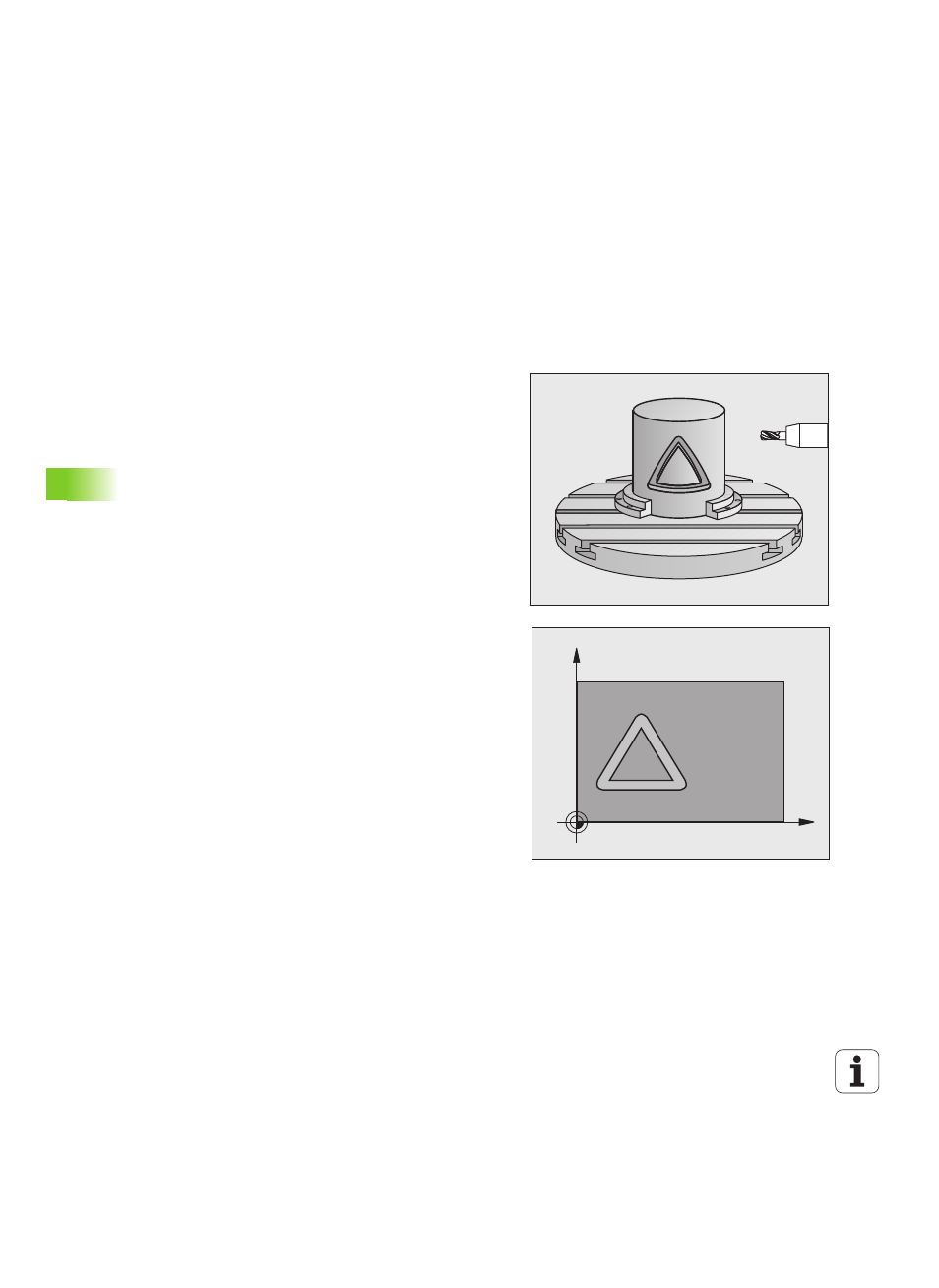

Ce cycle vous permet d'appliquer le développé d'une rainure de
guidage sur le corps d'un cylindre. Contrairement au cycle 27, la TNC
met en place l'outil avec ce cycle de manière à ce que, avec correction
de rayon active, les parois soient presque parallèles entre elles. Vous
obtenez des parois très parallèles en utilisant un outil dont la taille
correspond exactement à la largeur de la rainure.
Plus l'outil est petit par rapport à la largeur de la rainure, et plus il y aura
de déformations sur les trajectoires circulaires et les droites obliques.
Afin de minimiser ces déformations dues à ce type d'usinage, vous
pouvez définir une tolérance dans le paramètre Q21. Cela permet à la
TNC de considérer la rainure comme ayant déjà été usinée avec un
outil de diamètre correspondant à la largeur de la rainure.
Programmez la trajectoire centrale du contour en indiquant la
correction du rayon d'outil. Vous définissez si la TNC doit réaliser la
rainure en avalant ou en opposition au moyen de la correction de rayon
d'outil.
1
La TNC positionne l'outil au-dessus du point de plongée.
2 A la première profondeur de passe, l'outil fraise en suivant la paroi
de la rainure avec l'avance de fraisage Q12. La surépaisseur
latérale de finition est prise en compte
3 A la fin du contour, la TNC décale l'outil sur la paroi opposée et le
déplace à nouveau au point de plongée
4 Les phases 2 à 3 sont répétées jusqu'à ce que la profondeur de
fraisage Q1 soit atteinte
5 Si vous avez défini la tolérance Q21, la TNC exécute la reprise
d'usinage de manière à obtenir des parois de rainure les plus
parallèles possibles.
6 L'outil retourne ensuite à la hauteur de sécurité dans l'axe d'outil
ou bien à la dernière position programmée avant le cycle (en
fonction du paramètre-machine 7420)
C
Z
