80 Cycles d'usinage: perçage
3.2 CENTRA
GE (cy
cle
240, DIN/ISO:
G240)
Paramètres du cycle
 Distance d'approche Q200 (en incrémental): distance
entre la pointe de l'outil et la surface de la pièce ;
introduire une valeur positive. Plage d’introduction 0 à
99999,9999, ou PREDEF
 Choix profond./diamètre (0/1) Q343: choix
indiquant si le centrage doit être réalisé au diamètre
ou à la profondeur programmée. Si la TNC doit
effectuer le centrage au diamètre programmé, vous
devez définir l'angle de pointe de l'outil dans la
colonne T-ANGLE du tableau d'outils TOOL.T.
0 : centrage à la profondeur programmée
1 : centrage au diamètre programmé
 Profondeur Q201 (en incrémental): distance entre la
surface de pièce et le fond programmé (pointe du
foret à centrer). N'a d'effet que si l'on a défini
Q343=0. Plage d’introduction -99999,9999 à
99999,9999
 Diamètre (signe)
Q344: diamètre de centrage. N'a
d'effet que si l'on a défini Q343=1. Plage
d’introduction -99999,9999 à 99999,9999
 Avance plongée en profondeur Q206: vitesse de
déplacement de l'outil lors du centrage, en mm/min.
Plage d'introduction 0 à 99999,999, ou FAUTO, FU
 Temporisation au fond Q211: durée en secondes de
rotation à vide de l'outil au fond du trou. Plage
d’introduction 0 à 3600,0000, ou PREDEF
 Coord. surface pièce Q203 (en absolu): coordonnée
de la surface de la pièce. Plage d'introduction
-99999,9999 à 99999,9999
 Saut de bride Q204 (en incrémental): coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage) Plage
d’introduction 0 à 99999,9999, ou PREDEF

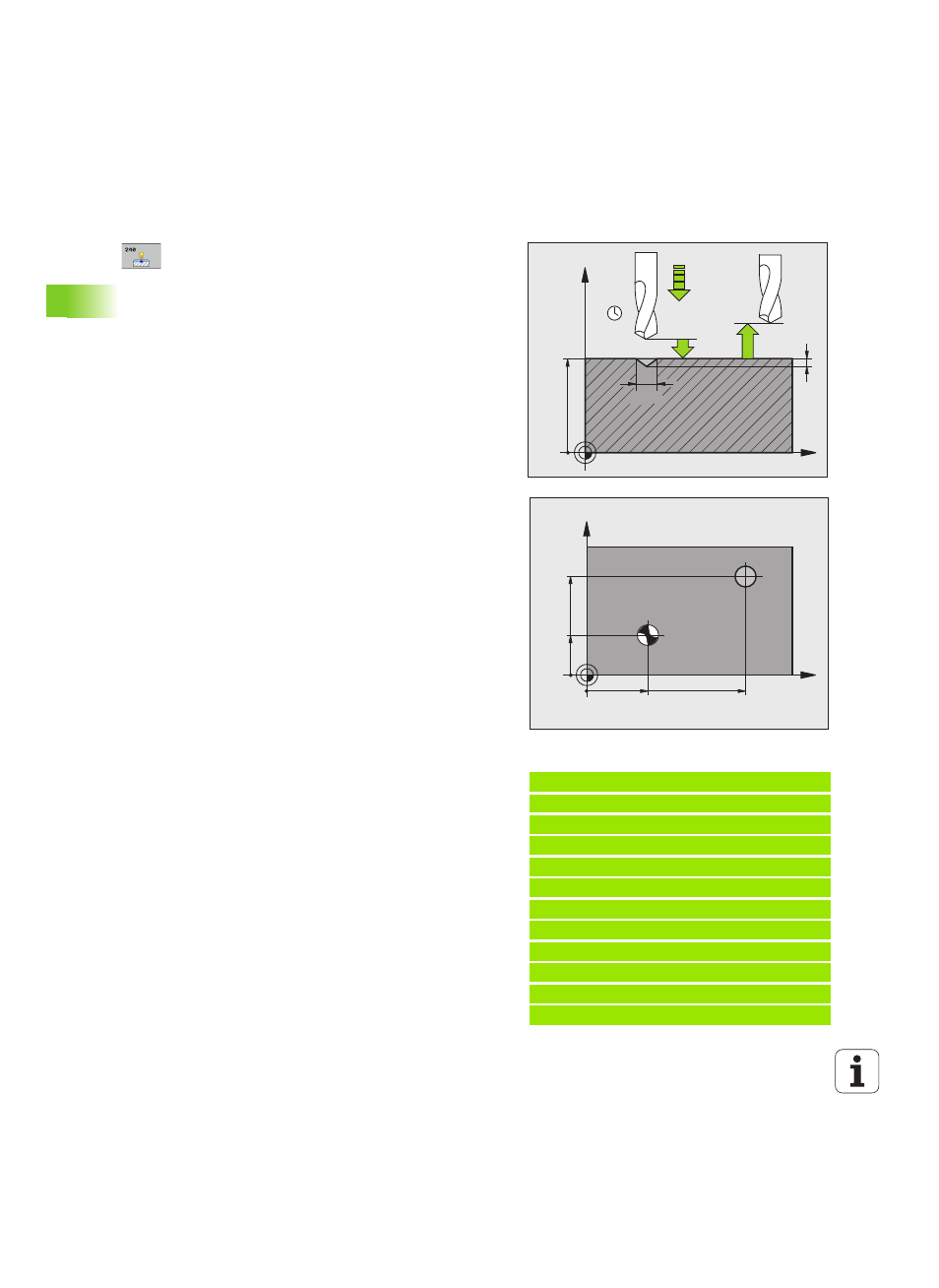

Exemple : Séquences CN
10 L Z+100 R0 FMAX
11 CYCL DEF 240 CENTRAGE
Q200=2 ;DISTANCE D'APPROCHE
Q343=1 ;CHOIX DIAM./PROFOND.
Q201=+0 ;PROFONDEUR
Q344=-9 ;DIAMÈTRE
Q206=250 ;AVANCE PLONGÉE PROF.
Q211=0.1 ;TEMPO. AU FOND
Q203=+20 ;COORD. SURFACE PIÈCE
Q204=100 ;SAUT DE BRIDE
12 CYCL CALL POS X+30 Y+20 Z+0 FMAX M3
13 CYCL CALL POS X+80 Y+50 Z+0 FMAX
X
Z
Q200
Q344
Q206
Q210
Q203
Q204
Q201
30
X
Y
20
80
50
