16.3 PLAN DE REFERENCE polaire
(cycle 1)

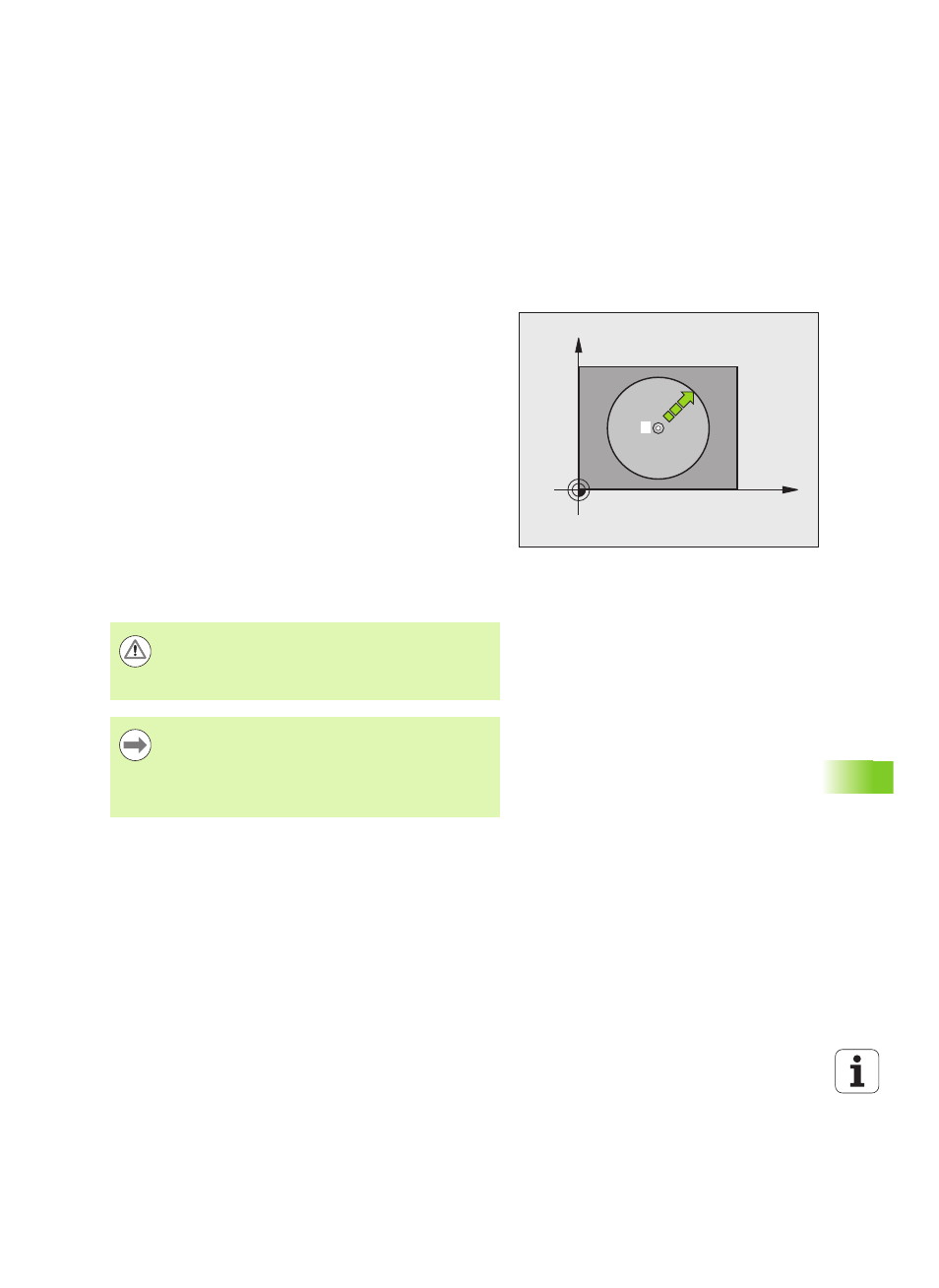

Mode opératoire du cycle
Le cycle palpeur 1 détermine une position au choix sur la pièce, dans
n'importe quel sens de palpage
1
En suivant une trajectoire 3D, le palpeur accoste en avance rapide
(valeur de MP6150) la position 1 programmée dans le cycle pour le
pré-positionnement
2 Le palpeur exécute ensuite l'opération de palpage avec l'avance de
palpage (PM6120). Lors de l'opération de palpage, la TNC déplace
le palpeur simultanément sur 2 axes (en fonction de l'angle de
palpage). Il convient de définir le sens de palpage avec l'angle
polaire dans le cycle
3 Lorsque la TNC a enregistré la position, le palpeur retourne au
point initial de l'opération de palpage. La TNC mémorise dans les
paramètres Q115 à Q119 les coordonnées de la position où se
trouve le palpeur au moment du signal de commutation.
Attention lors de la programmation!
X
Y
1
Attention, risque de collision!
Prépositionner le palpeur de manière à éviter toute
collision lors du déplacement à la pré-position
programmée.
L'axe de palpage défini dans le cycle définit le plan de
palpage:
 Axe de palpage X: plan X/Y
 Axe de palpage Y: plan Y/Z
 Axe de palpage Z: plan Z/X
