4.3
NOUVEA
U
T
A
RA
UD
A
G
E
RIGIDE
sans
mandr
in
de
compensation
(cy
cle
207
, DIN/ISO:
G207)

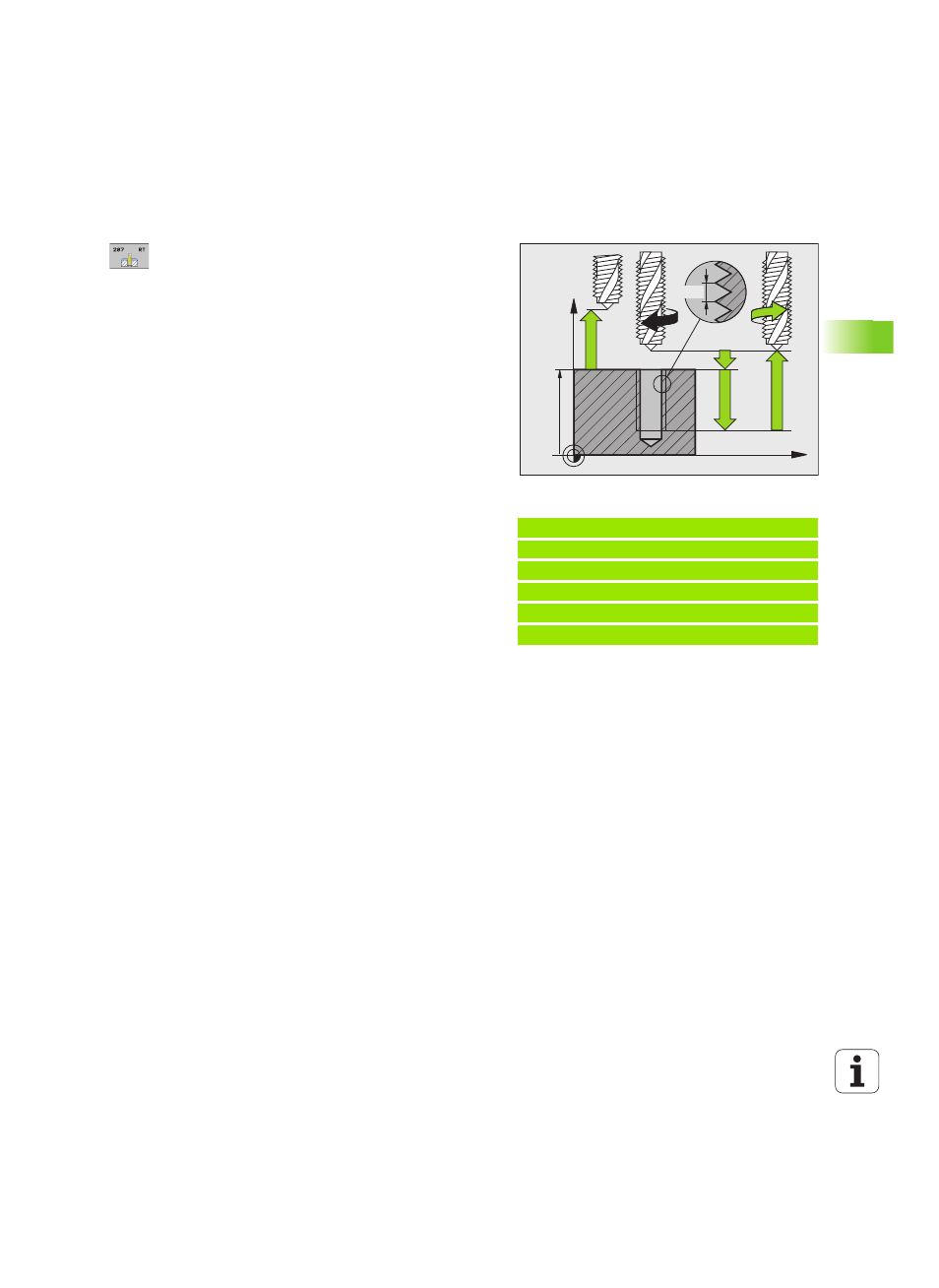

Paramètres du cycle
 Distance d'approche Q200 (en incrémental): distance
entre la pointe de l'outil (position initiale) et la surface
de la pièce. Plage d’introduction: 0 à 99999,9999 ou
PREDEF
 Profondeur de perçage Q201 (en incrémental):
distance entre la surface de la pièce et la fin du filet.
Plage d'introduction -99999,9999 à 99999,9999
 Pas de vis Q239
Pas du filet. Le signe définit le sens du filet à droite ou
à gauche:
+ = filet à droite
– = filet à gauche
Plage d'introduction -99,9999 à 99,9999
 Coord. surface pièce Q203 (en absolu): coordonnée
de la surface de la pièce. Plage d'introduction
-99999,9999 à 99999,9999
 Saut de bride Q204 (en incrémental): coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage) Plage
d’introduction: 0 à 99999,9999 ou PREDEF
Dégagement en cas d'interruption du programme
Si vous appuyez sur la touche Stop externe pendant le taraudage, la
TNC affiche la softkey DEGAGEMENT MANUEL. Si vous appuyez sur
DEGAGEMENT MANUEL, vous pouvez dégager l'outil avec la
commande. Pour cela, appuyez sur la touche positive de sens de l'axe
de broche actif.
Exemple : Séquences CN
26 CYCL DEF 207 NOUV. TARAUDAGE RIG.
Q200=2 ;DISTANCE D'APPROCHE
Q201=-20 ;PROFONDEUR
Q239=+1 ;PAS DE VIS
Q203=+25 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Z
X
Q203
Q204
Q200
Q201
Q239
