224 Cycles d'usinage: poche de contour, tracé de contour
7.
13
Ex
emples
de
pr
ogr
ammation

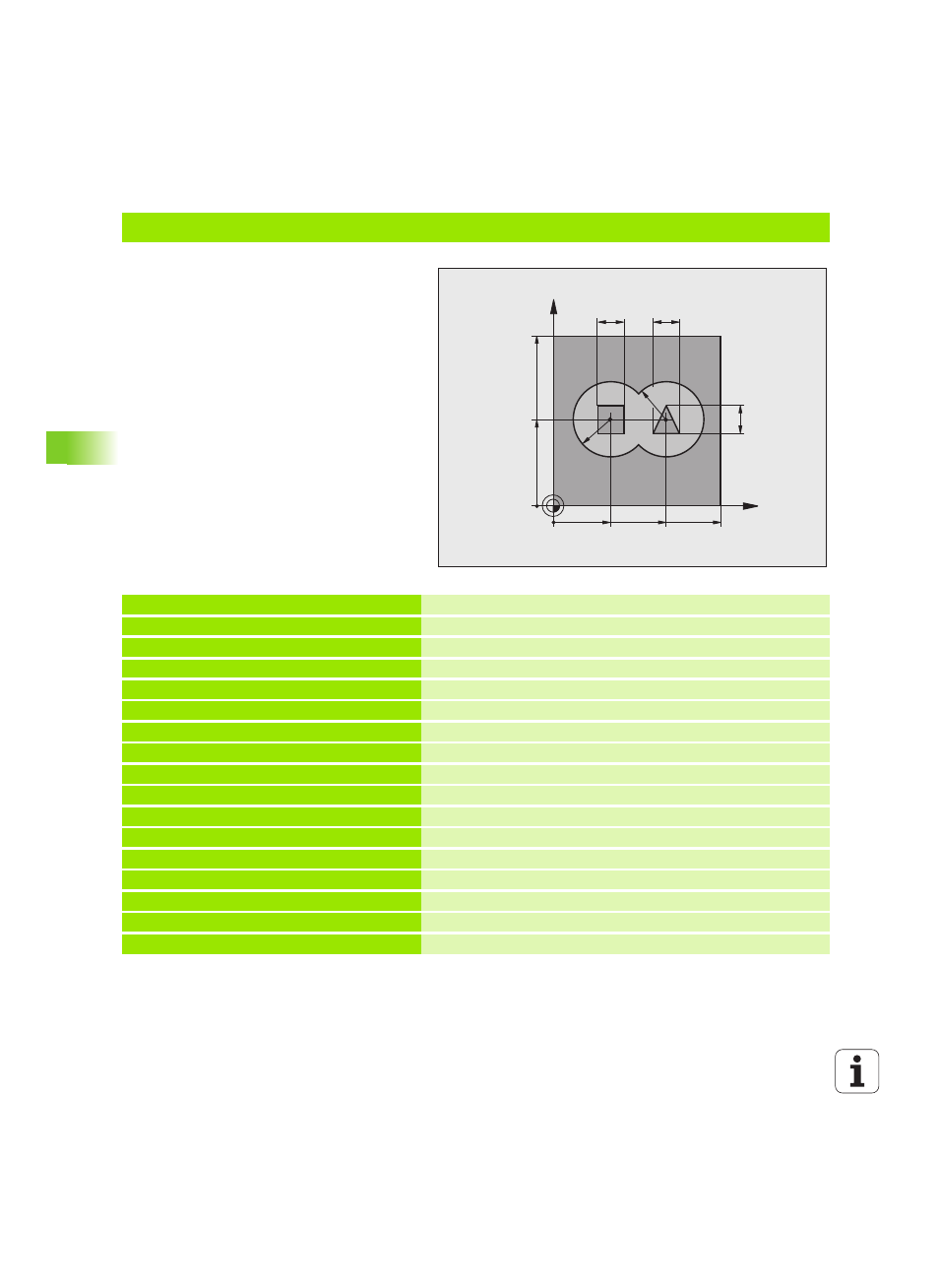

Exemple: Pré-perçage, ébauche et finition de contours superposés
0 BEGIN PGM C21 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Définition de la pièce brute
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S2500 Appel d'outil, foret diamètre 12
4 L Z+250 R0 FMAX Dégager l'outil
5 CYCL DEF 14.0 CONTOUR Définir les sous-programmes de contour
6 CYCL DEF 14.1 LABEL CONTOUR 1/2/3/4
7 CYCL DEF 20 DONNÉES CONTOUR Définir les paramètres généraux pour l’usinage
Q1=-20 ;PROFONDEUR DE FRAISAGE
Q2=1 ;FACTEUR RECOUVREMENT
Q3=+0.5 ;SURÉPAIS. LATÉRALE
Q4=+0.5 ;SURÉP. DE PROFONDEUR
Q5=+0 ;COORD. SURFACE PIÈCE
Q6=2 ;DISTANCE D'APPROCHE
Q7=+100 ;HAUTEUR DE SÉCURITÉ
Q8=0.1 ;RAYON D'ARRONDI
Q9=-1 ;SENS DE ROTATION
X
Y
35
50
100
100
16
16
R25
65
16
R25
