Particularités communes aux cycles palpeurs
pour déterminer l'erreur d'alignement d'une
pièce

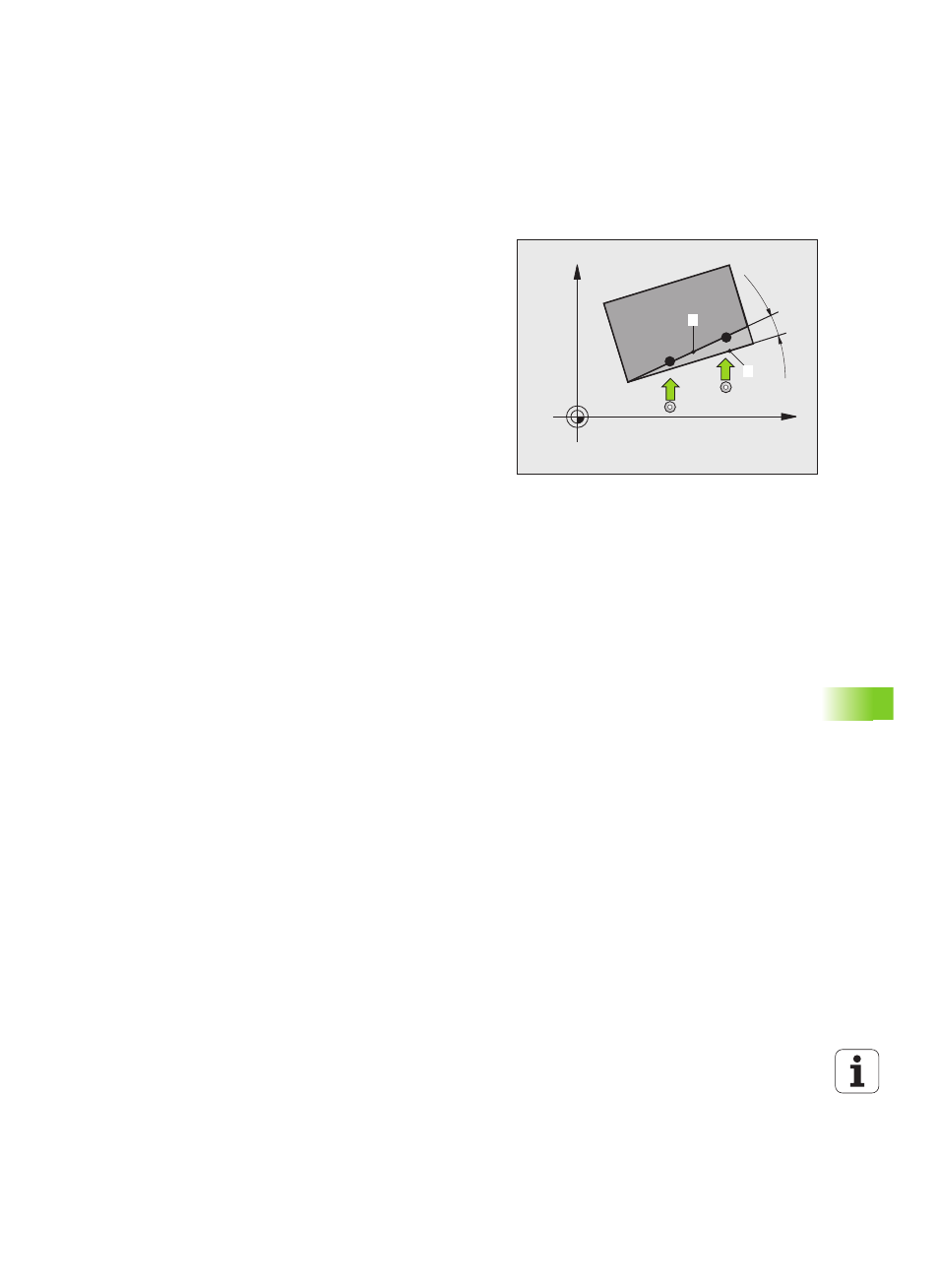

Dans les cycles 400, 401 et 402, vous pouvez définir avec le paramètre
Q307 Configuration rotation de base si le résultat de la mesure doit
être corrigé de la valeur d'un angle connu α (voir fig. de droite). Ceci
vous permet de mesurer la rotation de base de n'importe quelle droite
1 de la pièce et d'établir la relation avec la direction 0° 2 .
X
Y
Þ 1
2
