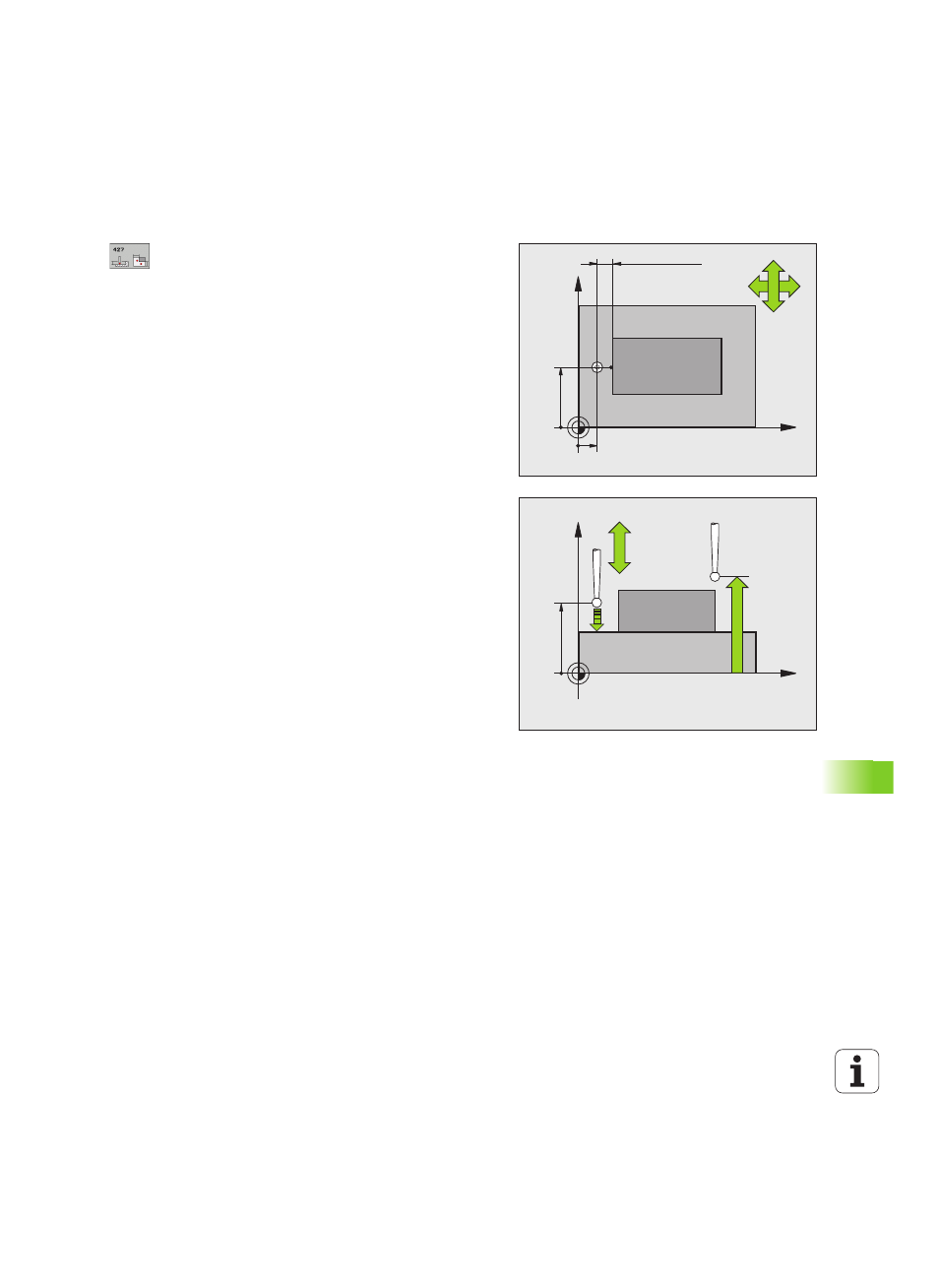

HEIDENHAIN iTNC 530 449
16.1
1
MESURE
COORDONNEE
(cy
cle
427
, DIN/ISO:
G427)
Paramètres du cycle
 1er point mesure sur 1er axe Q263 (en absolu):
coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
 1er point mesure sur 2ème axe Q264 (en absolu):
coordonnée du 1er point de palpage dans l'axe
secondaire du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
 Hauteur mesure dans axe palpage Q261 (en absolu):
coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur prévu pour la mesure. Plage
d'introduction -99999,9999 à 99999,9999
 Distance d'approche Q320 (en incrémental): distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 s'additionne à PM6140. Plage
d’introduction: 0 à 99999,9999, ou PREDEF
 Axe de mesure (1..3: 1=axe principal) Q272: axe
sur lequel doit être effectuée la mesure:
1 :Axe principal = axe de mesure
2 :Axe secondaire = axe de mesure
3 : Axe du palpeur = axe de mesure
 Sens déplacement 1 Q267: sens de déplacement du
palpeur vers la pièce:
-1 : sens de déplacement négatif
+1 : sens de déplacement positif
 Hauteur de sécurité Q260 (en absolu): coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (éléments de serrage). Plage
d’introduction -99999,9999 à 99999,9999, ou PREDEF
X
Y
Q264
Q263
+
–
– +
Q267
Q272=2
Q272=1
MP6140 + Q320
X
Z
Q260
Q261
+
–
Q272=1
Q272=3 Q267
