HEIDENHAIN iTNC 530 331
13.1
Génér
alités
sur
les
cy
cles
palpeurs
Cycles palpeurs en modes Manuel et Manivelle
électronique
En mode Manuel et Manivelle électronique, la TNC dispose de cycles
palpeurs avec lesquels vous pouvez:
 étalonner le palpeur
 compenser le désalignement de la pièce
 initialiser les points d'origine
Cycles palpeurs en mode automatique
Outre les cycles palpeurs que vous utilisez en modes Manuel et
manivelle électronique, la TNC dispose de nombreux cycles
correspondant aux différentes applications en mode automatique:
 Etalonnage du palpeur à commutation
 Compensation du désalignement de la pièce
 Initialisation des points d'origine
 Contrôle automatique de la pièce
 Etalonnage automatique des outils
Vous programmez les cycles palpeurs en mode Mémorisation/édition
de programme à l'aide de la touche TOUCH PROBE. Vous utilisez les
cycles palpeurs à partir du numéro 400 comme les nouveaux cycles
d'usinage, paramètres Q comme paramètres de transfert. Les
paramètres que la TNC utilise dans différents cycles et qui ont les
mêmes fonctions portent toujours les mêmes numéros: ainsi, p. ex.
Q260 correspond toujours à la distance de sécurité, Q261 à la hauteur
de mesure, etc..

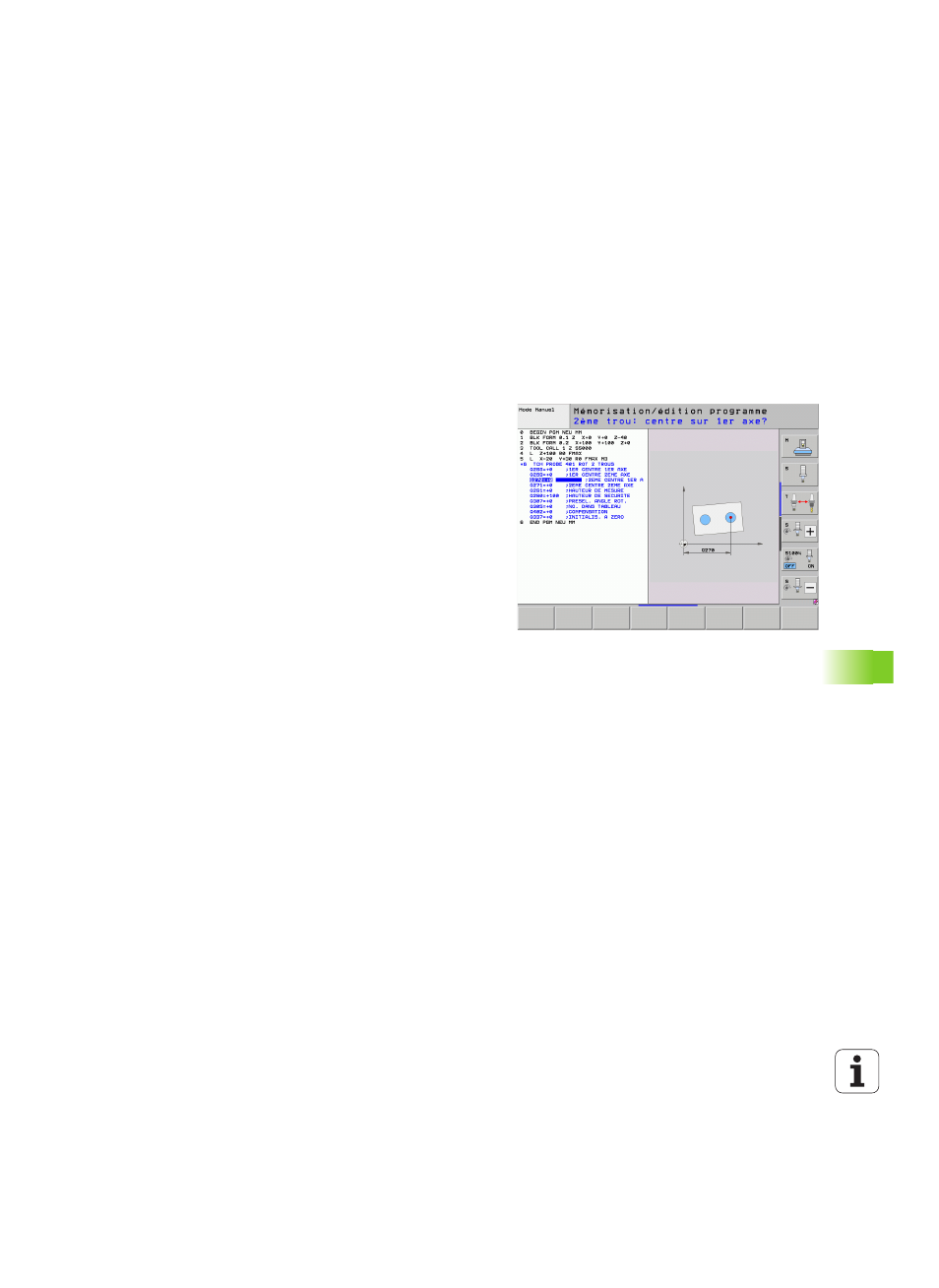

Pour simplifier la programmation, la TNC affiche un écran d'aide
pendant la définition du cycle. L'écran d'aide affiche en surbrillance le
paramètre que vous devez introduire (voir fig. de droite).
