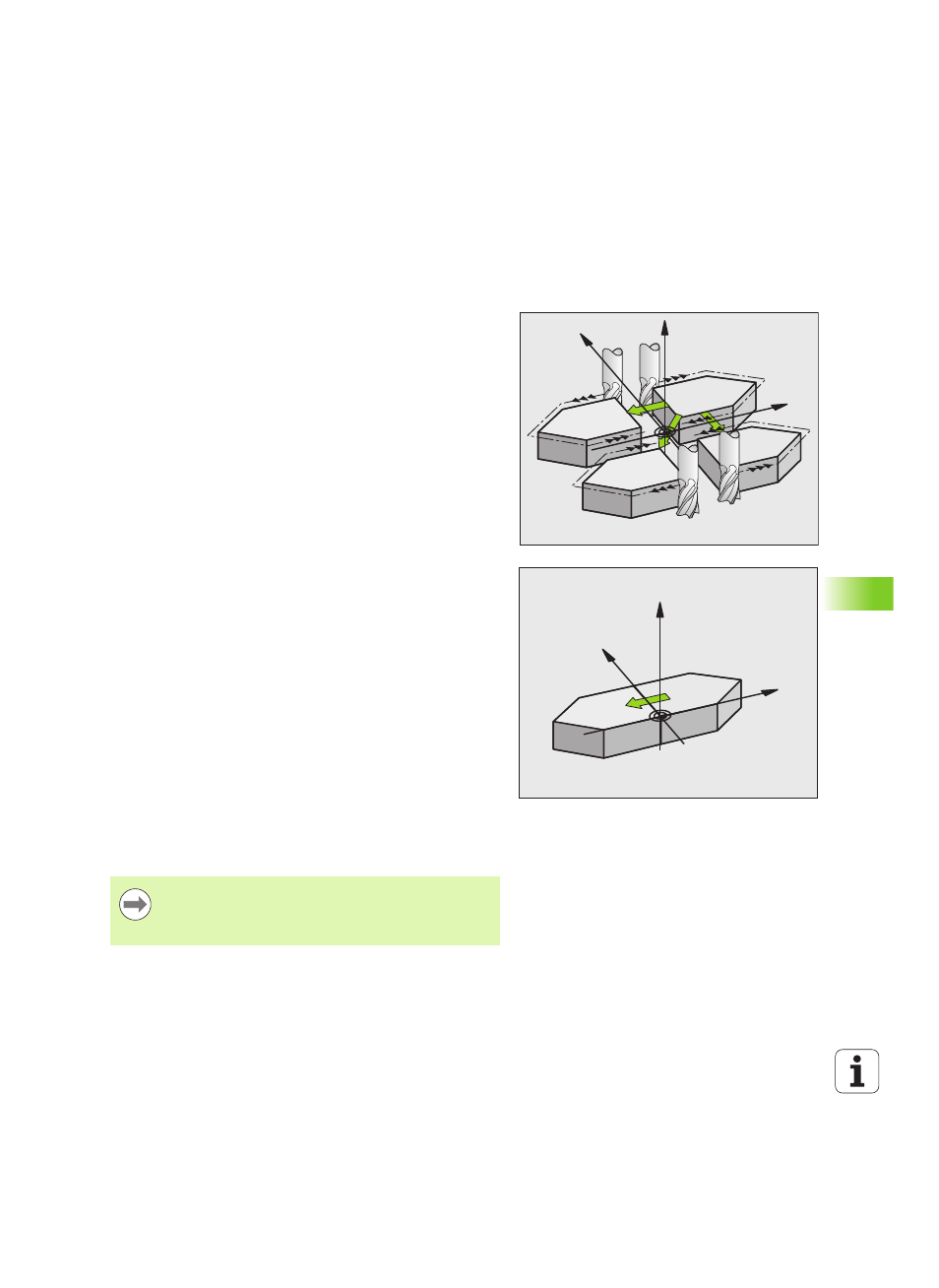

11.5 IMAGE MIROIR (cycle 8,
DIN/ISO: G28)
Action
Dans le plan d’usinage, la TNC peut exécuter une opération d’usinage
par image miroir.
L'image miroir est active dès qu'elle a été définie dans le programme.
Elle agit également en mode Positionnement avec introduction
manuelle. Les axes inversés actifs apparaissent dans l'affichage d'état
auxiliaire.
 Si vous n'exécutez l'image miroir que d'un seul axe, il y a inversion
du sens d'usinage. Ceci n'est pas valable pour les cycles d'usinage.
 Si vous exécutez l'image miroir sur deux axes, le sens d'usinage
n'est pas modifié.
Le résultat de l'image miroir dépend de la position du point zéro:
 Le point zéro est situé sur le contour à inverser: l'élément est
inversé directement par rapport au point zéro;
 Le point zéro est situé à l’extérieur du contour à inverser: il ya
décalage supplémentaire de l'élément.
Désactivation
Reprogrammer le cycle IMAGE MIROIR en introduisant NO ENT.
Attention lors de la programmation!
Y
X
Z
Y
X
Z
Si vous ne réalisez l'image miroir que sur un axe, le sens
de déplacement est modifié pour les cycles de fraisage de
la série 200. Exception: cycle 208 avec lequel le sens de
déplacement défini dans le cycle est conservé.
