HEIDENHAIN iTNC 530 363
15.2
PREF
CENTRE
RAINURE
(cy
cle
408, DIN/ISO:
G408: F
onction FCL 3)
15.2 PREF CENTRE RAINURE
(cycle 408, DIN/ISO: G408:
Fonction FCL 3)
Mode opératoire du cycle

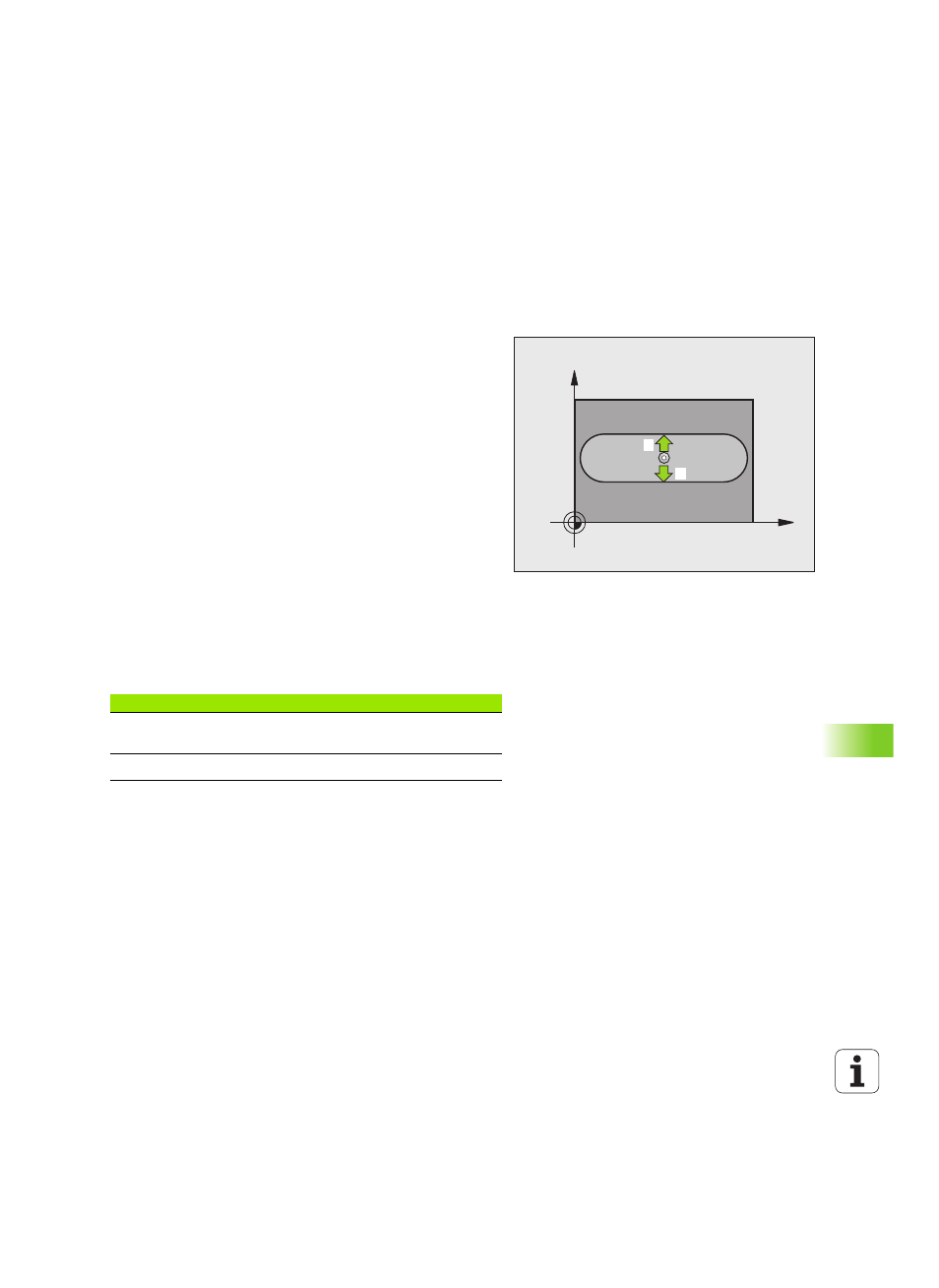

Le cycle palpeur 408 détermine le centre d'une rainure et l'initialise
comme point d'origine. Si vous le souhaitez, la TNC peut aussi
mémoriser le centre dans un tableau de points zéro ou de Preset.
1
La TNC positionne le palpeur en avance rapide (valeur dans
PM6150) et, selon la logique de positionnement, (voir „Exécuter
les cycles palpeurs” à la page 336)au point de palpage 1 . La TNC
calcule les points de palpage à partir des données du cycle et de la
distance d'approche programmée dans PM6140
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage avec l'avance de
palpage (MP6120)
3 Puis, le palpeur se déplace soit en paraxial à la hauteur de mesure,
soit avec une interpolation linéaire à la hauteur de sécurité au point
de palpage suivant 2 et exécute la deuxième opération de palpage
à cette position
4 Pour terminer, la TNC dégage le palpeur à la hauteur de sécurité et
traite le point d'origine calculé en fonction des paramètres Q303 et
Q305 du cycle.(voir „Mémoriser le point d'origine calculé” à la
page 362) Les valeurs effectives sont mémorisées dans les
paramètres Q indiqués ci-après
5 Ensuite, si cela est souhaité, la TNC détermine également le point
d'origine dans l'axe du palpeur au moyen d'une opération de
palpage séparée
X
Y
1
2
Numéro paramètre Signification
Q166 Valeur effective de la largeur de rainure
mesurée
Q157 Valeur effective de la position milieu
