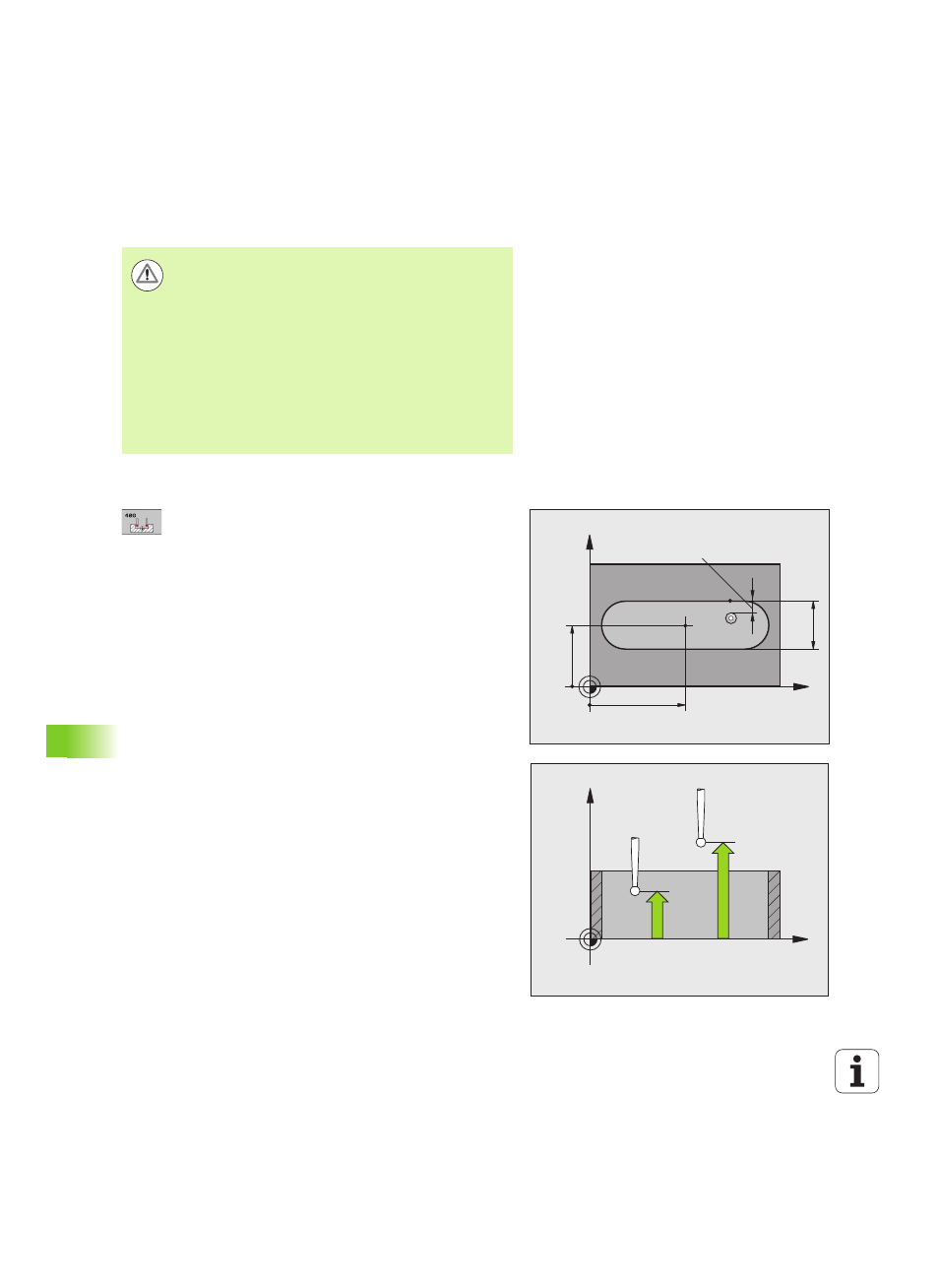

364 Cycles palpeurs: initialisation automatique des points d'origine
15.2
PREF
CENTRE
RAINURE
(cy
cle
408, DIN/ISO:
G408: F
onction FCL 3)
Attention lors de la programmation!
Paramètres du cycle
 Centre 1er axe Q321 (en absolu): centre de la rainure
dans l'axe principal du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
 Centre 2ème axe Q322 (en absolu): centre de la rainure
dans l'axe secondaire du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
 Largeur de la rainure Q311 (en incrémental): largeur
de la rainure indépendamment de la position dans le
plan d'usinage. Plage d’introduction 0 à 99999,9999
 Axe de mesure (1=1er axe/2=2ème axe) Q272: axe
dans lequel la mesure doit être effectuée:
1 : axe principal = axe de mesure
2 : axe secondaire = axe de mesure
 Hauteur mesure dans axe palpage Q261 (en absolu):
coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur prévu pour la mesure. Plage
d'introduction -99999,9999 à 99999,9999
 Distance d'approche Q320 (en incrémental): distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 s'additionne à PM6140. Plage
d’introduction: 0 à 99999,9999, ou PREDEF
 Hauteur de sécurité
Q260 (en absolu): coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (éléments de serrage). Plage
d’introduction -99999,9999 à 99999,9999, ou PREDEF
Attention, risque de collision!
Pour éviter toute collision entre le palpeur et la pièce,
introduisez la largeur de la rainure de manière à ce qu'elle
soit plutôt plus petite.
Si la largeur de la rainure et la distance d'approche ne
permettent pas d'effectuer un prépositionnement à
proximité des points de palpage, la TNC palpe toujours en
partant du centre de la rainure. Dans ce cas, le palpeur ne
se déplace pas à la hauteur de sécurité entre les deux
points de mesure.
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
X
Y
Q322
Q321
Q31
1
MP6140
+
Q320
X
Z
Q261
Q260
