7.12 TRACE DE CONTOUR 3D
(cycle 276, DIN/ISO: G276)

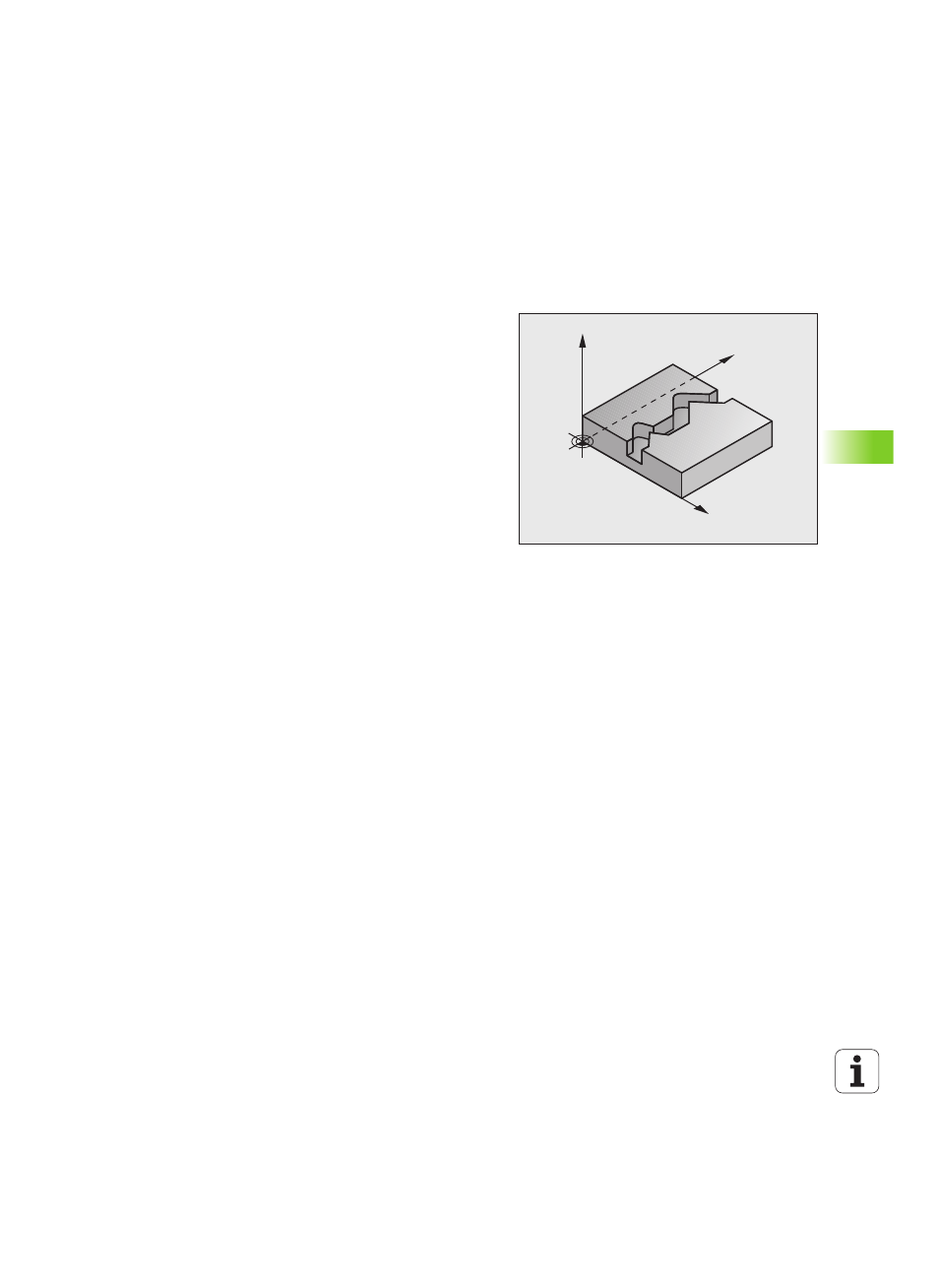

Mode opératoire du cycle
En liaison avec le cycle 14 CONTOUR, ce cycle permet d'usiner des
contours „ouverts“ ou fermés.
Le cycle 276 TRACE DE CONTOUR 3D, contrairement au cycle 25 TRACÉ
DE CONTOUR
, tient compte également des coordonnées dans l'axe de
l'outil définies dans le sous-programme de contour. Il est ainsi
possible d'usiner de manière simple des tracés contour de pièces
issus d'un système FAO.
Usinage d'un contour sans prise de passe: profondeur de fraisage
Q1=0
1 L'outil se déplace selon une logique de positionnement au point de
départ, qui est fonction du premier point du contour sélectionné et
de la fonction d'approche choisie
2 La TNC accoste le contour de manière tangentielle et l'usine
jusqu'à la fin
3 Au point final, l’outil quitte le contour de manière tangentielle. La
fonction de sortie de contour est identique à celle d'approche
4 Pour terminer, la TNC dégage l'outil à la hauteur de sécurité
Usiner un contour en plusieurs passes: profondeur Q1 différent
de 0 avec profondeur de passe Q10
1 L'outil se déplace selon une logique de positionnement au point de
départ, qui est fonction du premier point du contour sélectionné et
de la fonction d'approche choisie
2 La TNC accoste le contour de manière tangentielle et l'usine
jusqu'à la fin
3 Au point final, l’outil quitte le contour de manière tangentielle. La
fonction de sortie de contour est identique à celle d'approche
4 Si un usinage en pendulaire a été sélectionné, (Q15=0), la TNC se
positionne à la profondeur de passe suivante et usine le contour
jusqu'au point de départ d'origine. Sinon, l'outil retourne au point
de départ de l'usinage à la hauteur de sécurité et ensuite à la
prochaine profondeur de passe. La fonction de sortie de contour
est identique à celle d'approche
5 Ce processus est répété jusqu'à ce que la profondeur programmée
soit atteinte
6 Pour terminer, la TNC dégage l'outil à la hauteur de sécurité
Y
X
Z
