HEIDENHAIN iTNC 530 371
15.4
PT
DE
REF
INTERIEUR
RECT
ANGL
E (cy
cle 41
0, DIN/ISO:
G41
0) Attention lors de la programmation!

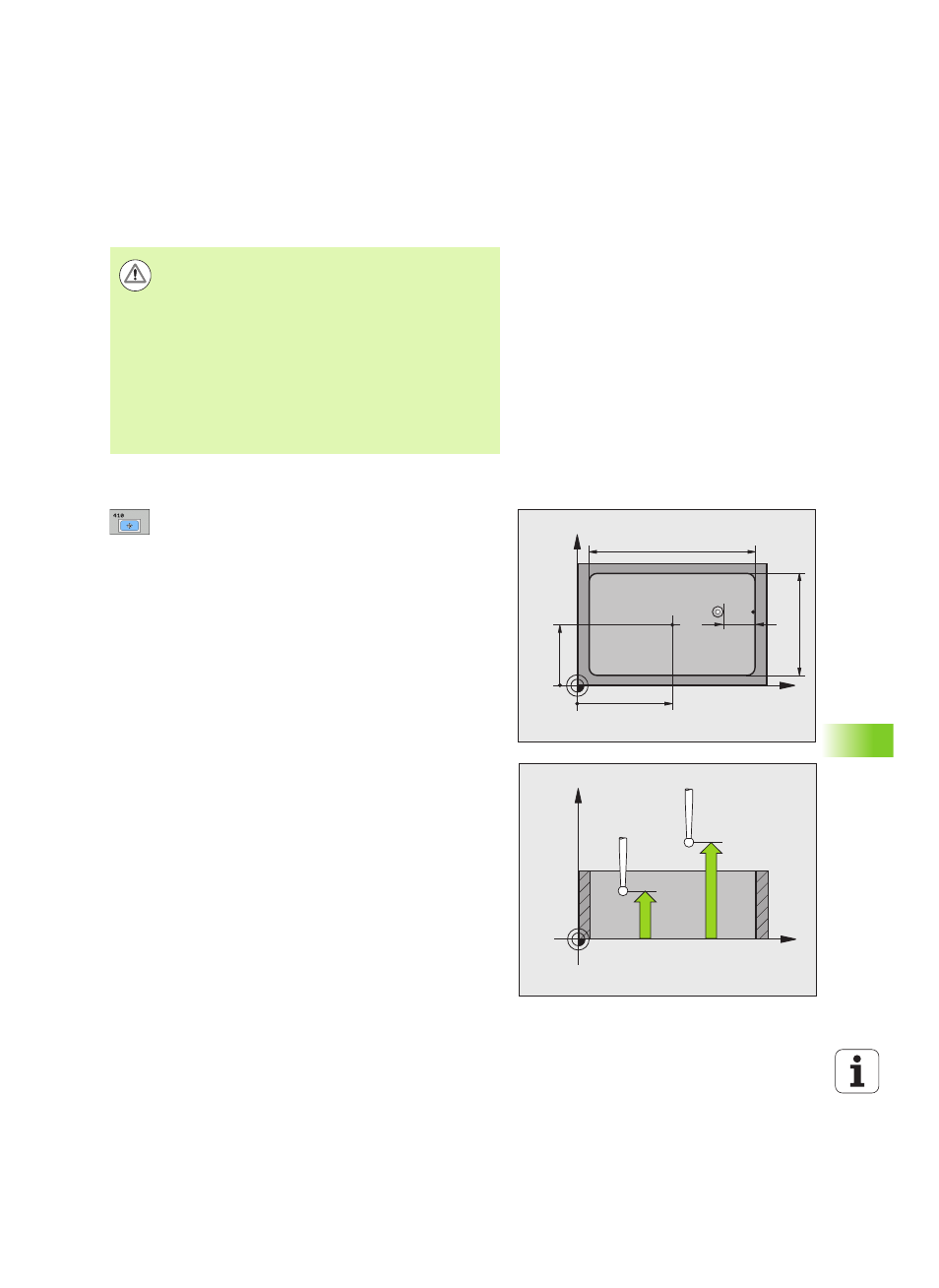

Paramètres du cycle
 Centre 1er axe Q321 (en absolu): centre de la poche
dans l'axe principal du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
 Centre 2ème axe Q322 (en absolu): centre de la poche
dans l'axe secondaire du plan d'usinage Plage
d'introduction -99999,9999 à 99999,9999
 1er côté Q323 (en incrémental): longueur de la poche
parallèle à l'axe principal du plan d'usinage. Plage
d’introduction 0 à 99999,9999
 2ème côté Q324 (en incrémental): longueur de la
poche parallèle à l'axe secondaire du plan d'usinage.
Plage d’introduction 0 à 99999,9999
 Hauteur mesure dans axe palpage
Q261 (en absolu):
coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur prévu pour la mesure. Plage
d'introduction -99999,9999 à 99999,9999
 Distance d'approche
Q320 (en incrémental): distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 s'additionne à PM6140. Plage
d’introduction: 0 à 99999,9999, ou PREDEF
 Hauteur de sécurité Q260 (en absolu): coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (éléments de serrage). Plage
d’introduction -99999,9999 à 99999,9999, ou PREDEF
Attention, risque de collision!
Pour éviter toute collision entre le palpeur et la pièce,
introduisez le 1er et le 2ème côté de la poche de manière
à ce qu'ils soient plutôt plus petits.
Si les dimensions de la poche et la distance d'approche ne
permettent pas d'effectuer un prépositionnement à
proximité des points de palpage, la TNC palpe toujours en
partant du centre de la poche. Dans ce cas, le palpeur ne
se déplace pas à la hauteur de sécurité entre les quatre
points de mesure.
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
X
Y
Q322
Q321
Q324
Q323
MP6140
+
Q320
X
Z
Q261
Q260
