166 Cycles d'usinage: fraisage de poches/ tenons / rainures
5.5 RAINURE CIR
C
ULAIRE (cy
cle
254, DIN/ISO:
G254)

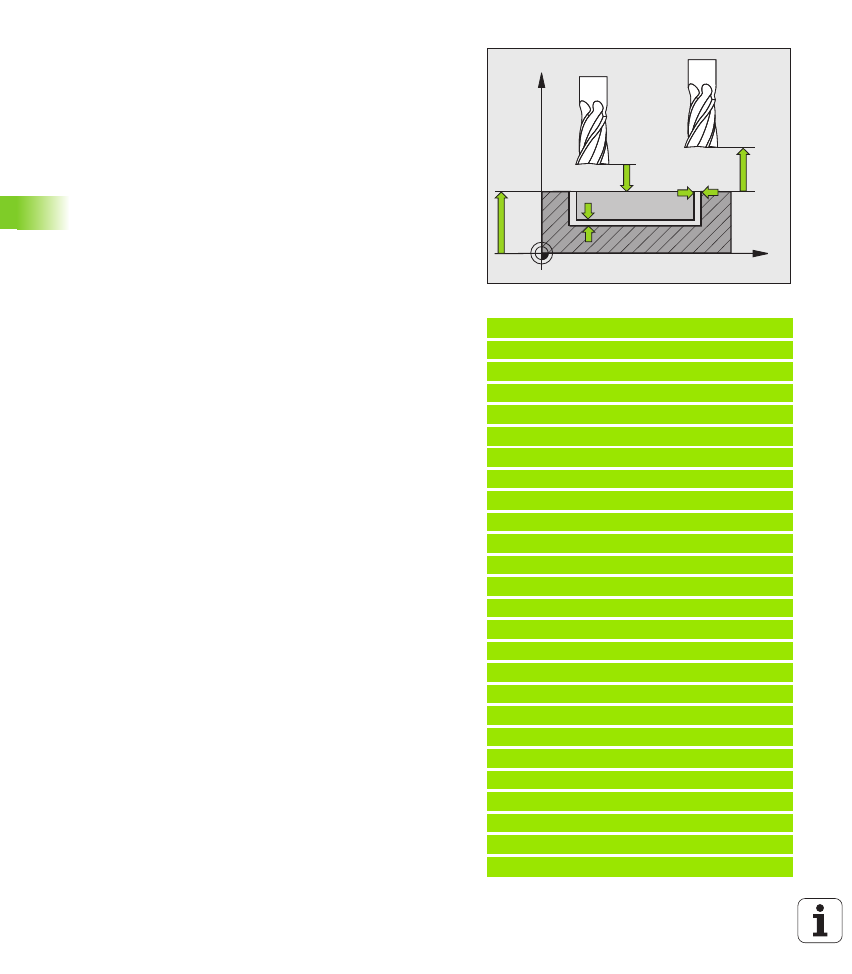

 Distance d'approche Q200 (en incrémental): distance
entre la surface frontale de l'outil et la surface de la
pièce. Plage d’introduction: 0 à 99999,9999 ou PREDEF
 Coordonnée surface pièce Q203 (en absolu):
coordonnée absolue de la surface de la pièce. Plage
d’introduction -99999,9999 à 99999,9999
 Saut de bride Q204 (en incrémental): coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage) Plage
d’introduction: 0 à 99999,9999 ou PREDEF
 Stratégie de plongée Q366: nature de la stratégie de
plongée:
 0 = plongée verticale. La TNC plonge verticalement
et ce, indépendamment de l'angle de plongée
ANGLE
défini dans le tableau d'outils
 1 = plongée hélicoïdale. Dans le tableau d'outils,
l'angle de plongée de l'outil actif ANGLE doit être
différent de 0. Sinon, la TNC délivre un message
d'erreur. Plongée hélicoïdale seulement s'il y a
suffisamment de place
 2 = plongée pendulaire. Dans le tableau d'outils,
l'angle de plongée de l'outil actif ANGLE doit être
différent de 0. Sinon, la TNC délivre un message
d'erreur. La TNC ne peut entamer la plongée
pendulaire que si la longueur du déplacement sur le
cercle primitif est au moins supérieur à trois fois le
diamètre d'outil.
 En alternative PREDEF
 Avance de finition Q385: vitesse de déplacement de
l'outil lors de la finition latérale et du fond, en
mm/min. Plage d'introduction 0 à 99999,999, en
alternative FAUTO, FU, FZ
 Référence avance (0 à 3)
Q439 : Définition de
l'élément sur lequel se base l'avance programmée :
 0 = l'avance est définie par rapport à la trajectoire
du centre de l'outil
 1 = l'avance se rapporte, uniquement pour la
finition latérale, au tranchant de l'outil, sinon à la
trajectoire du centre de l'outil
 2 = l'avance se rapporte pour la finition latérale et la
finition en profondeur au tranchant de l'outil, sinon
à la trajectoire du centre de l'outil
 3 = l'avance se rapporte en principe toujours au
tranchant de l'outil, sinon à la trajectoire du centre
de l'outil
Exemple : Séquences CN
8 CYCL DEF 254 RAINURE CIRCULAIRE
Q215=0 ;OPERATIONS D'USINAGE
Q219=12 ;LARGEUR RAINURE
Q368=0.2 ;SUREPAIS. LATERALE
Q375=80 ;DIA. CERCLE PRIMITIF
Q367=0 ;RÉF. POSITION RAINURE
Q216=+50 ;CENTRE 1ER AXE
Q217=+50 ;CENTRE 2ÈME AXE
Q376=+45 ;ANGLE INITIAL
Q248=90 ;ANGLE D'OUVERTURE
Q378=0 ;INCRÉMENT ANGULAIRE
Q377=1 ;NOMBRE D'USINAGES
Q207=500 ;AVANCE FRAISAGE
Q351=+1 ;MODE FRAISAGE
Q201=-20 ;PROFONDEUR
Q202=5 ;PROFONDEUR DE PASSE
Q369=0.1 ;SUREP. DE PROFONDEUR
Q206=150 ;AVANCE PLONGEE PROF.
Q338=5 ;PASSE DE FINITION
Q200=2 ;DISTANCE D'APPROCHE
Q203=+0 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Q366=1 ;PLONGEE
Q385=500 ;AVANCE DE FINITION
Q439=0 ;RÉFÉRENCE AVANCE
9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3
X
Z
Q200
Q204
Q203
Q369
Q368
