14.5 ROTATION DE BASE
compensée par axe rotatif
(cycle 403, DIN/ISO: G403)
Mode opératoire du cycle

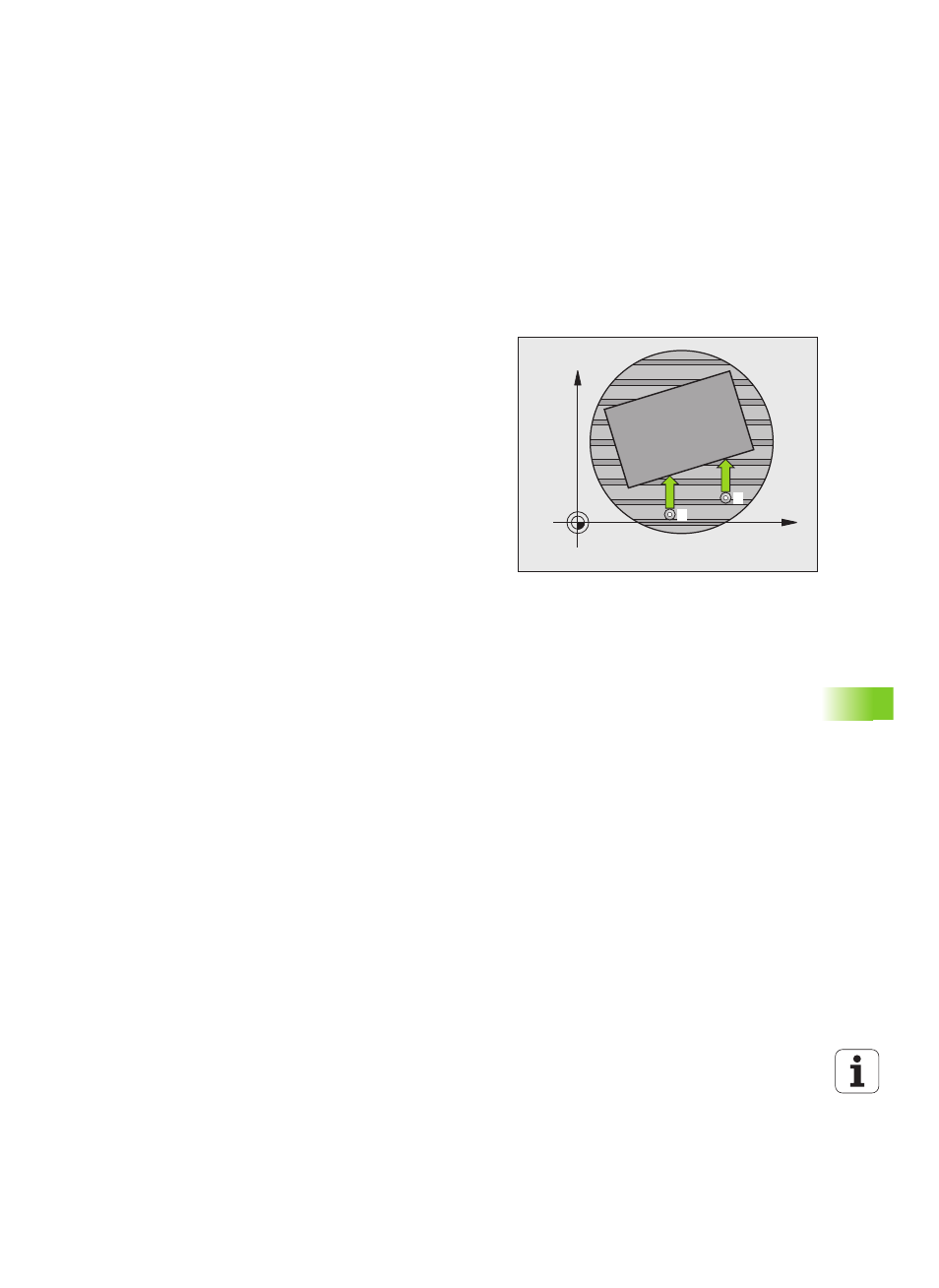

En mesurant deux points qui doivent être sur une droite, le cycle
palpeur 403 détermine l'erreur d'alignement d'une pièce. La TNC
compense l'erreur d'alignement de la pièce par une rotation de l'axe
A, B ou C. La pièce peut être fixée n'importe où sur le plateau
circulaire.
1
La TNC positionne le palpeur en avance rapide (valeur dans
PM6150) et, selon la logique de positionnement, (voir „Exécuter
les cycles palpeurs” à la page 336)au point de palpage 1 . Puis la
TNC décale le palpeur de la valeur de la distance d'approche, dans
le sens opposé au sens de déplacement défini
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage avec l'avance de
palpage (MP6120)
3 le palpeur se déplace ensuite au point de palpage suivant 2 et
exécute la deuxième opération de palpage
4 La TNC rétracte le palpeur à la hauteur de sécurité et positionne
l'axe rotatif défini dans le cycle en fonction de la valeur calculée. En
option, vous pouvez faire initialiser l'affichage à 0 après
l'alignement
X
Y
1
2
