II Mise en service, caractéristiques techniques
II – 3 Entrées et sor
ties à commutation
Limites de classification
Si la valeur de mesure dépasse les limites de classification, le ND
active les sorties au plot 17 ou au plot 18(voir „Classification” à la
page 58).
Exemple: voir figure en haut et à droite
1
: Limite inférieure
2
: Limite supérieure
3
: Valeur mesurée < limite inférieure de classification
4
: Valeur mesurée > limite supérieure de classification
Signal de commutation en cas d'erreur
Le ND 287 contrôle en permanence le signal de mesure, la fréquence
d'entrée, la sortie des données, etc. et signale les erreurs au moyen
d'un message d'erreur. Si des erreurs influent de manire significative
sur la mesure ou la sortie des données, le ND active la sortie au plot
19
. Une surveillance est ainsi possible lors de processus automatisés.
Passage à zéro
Lorsqu'il affiche la valeur 0, le ND active la sortie au plot 14. La durée
min. du signal est de 180 ms.

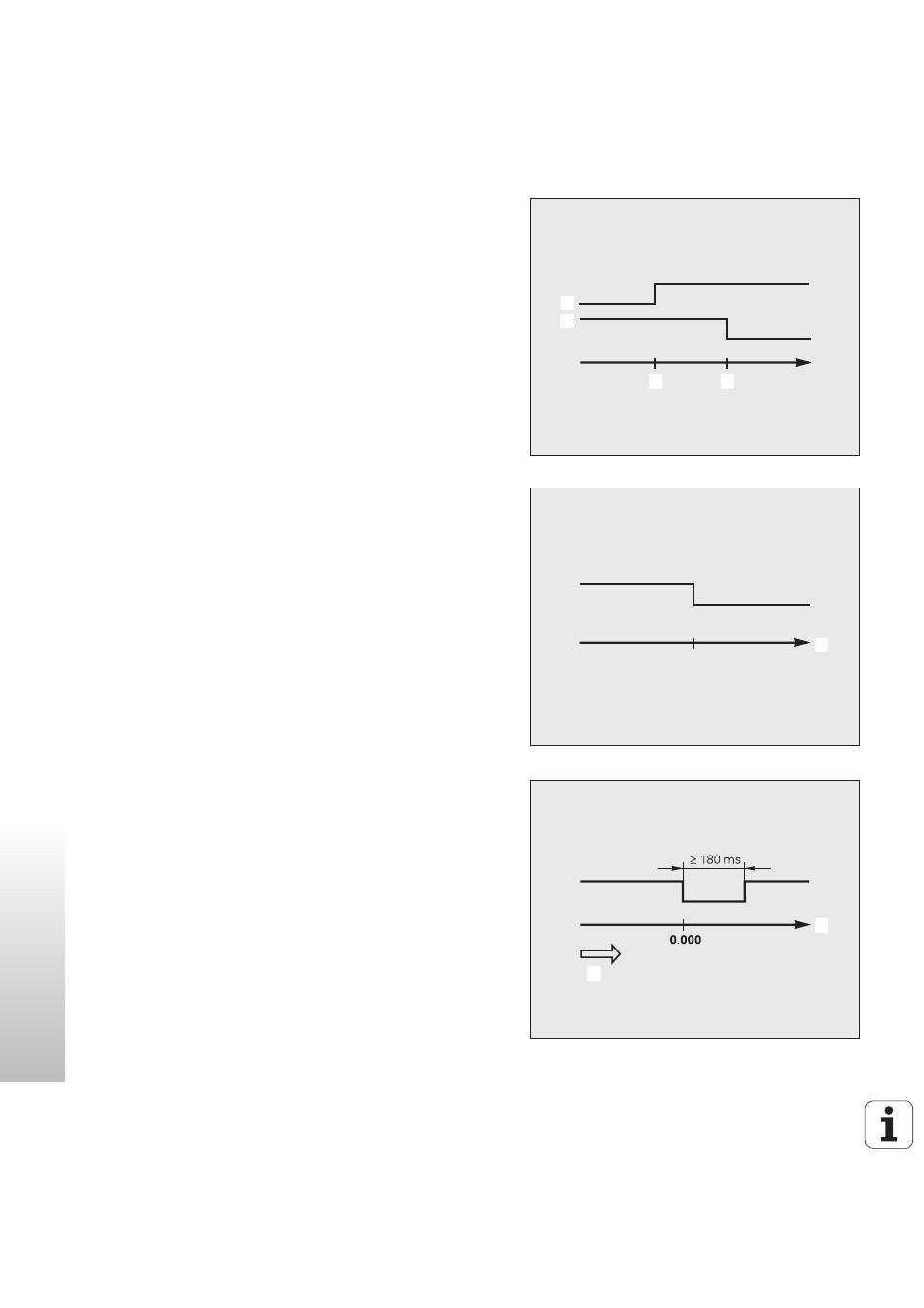

Fig. II.60 Limites de classification
Fig. II.61 Signal commutation lors d'erreur;
5
: Durée
Fig. II.62 Passage à zéro;
6
: Sens du déplacement;
7
: Course
1
1
1
2
1
3
1
4
ERROR xx
1
5
1
6
1
7
