Compensation pièce de référence
Avec le sous-menu COMPENSATION PIÈCE DE RÉFÉRENCE, vous
pouvez activez la compensation de température par rapport à une
pièce de référence. Pour cela, les conditions suivantes doivent être
remplies :
 Un capteur de température doit être raccordé à l'entrée X2 du
compteur.
 Pour le capteur de température, vous avez choisi dans le menu
DÉFINIR SYSTÈME DE MESURE le modeCOMPENSATION
comme TYPE DE SYSTÈME DE MESURE et introduit les
paramètres suivants du système Voir „Définir le système de
mesure”, page 72:
 Paire de valeurs de calibration
 Coefficient de dilatation correct
 Température de référence
 Calcul de la valeur de compensation K:
K = SM * A * (T - T_b)
 SM: Côte nominal de la pièce de référence
 A: Coefficient de dilatation
 T: Température courante mesurée
 T_b: Température de référence
Activer la compensation:
 Dans le menu PARAMÉTRER USINAGE, sélectionner le sous-menu
COMPENSATION PIÈCE DE RÉFÉRENCE et appuyez sur la touche
ENTER pour appeler le masque de saisie.
 Introduire la cote nominale connue de la pièce de référence dans le
champ COTE NOMINALE
 Appuyez sur la softkey ON/OFF, pour activer dans le champ
MESURE PIÈCE DE -REF la compensation de température par
rapport à la pièce de référence.
Mesure la pièce de référence:
 Appuyez dans l'écran standard sur la softkey MESURE PART.REF
située dans le 3ème barre des softkeys. Dans la ligne des
remarques à gauche, le ND 287 affiche en permanence la
température actuelle mesurée. A droite est affiché la cote nominale
de la pièce de référence.
 Posez votre pièce de référence et appuyez soit sur la softkey ZERO
ou COTE NOM.selon que vous souhaitez voir afficher les écarts de
la pièce à mesurer par rapport au zéro ou par rapport à une cote
nominale.

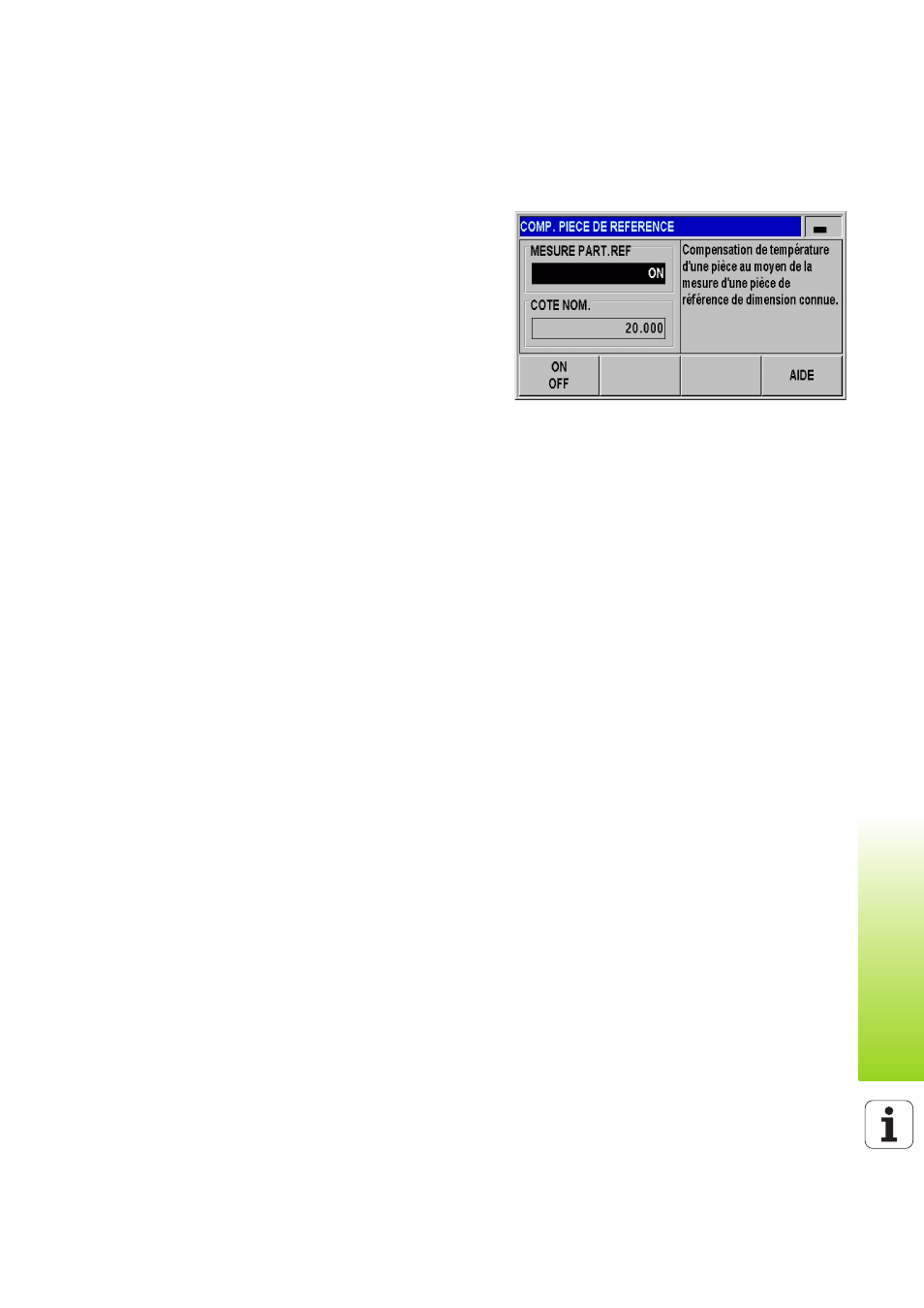

Fig. I.34 Compensation pièce de référence
