86
II Mise en service, caractéristiques techniques
II – 2 P
a
ra
métr
er le système
Configurer l'interface série
Le ND 287 dispose de deux interfaces série: V.24/RS-232-C (X31) et
USB (UART, X32)
.
Sur ces interfaces présentes, vous pouvez connecter une imprimante
ou un PC avec interface de données série pour exécuter les opérations
suivantes:
 Transfert des valeurs de mesure, des tableaux de valeurs de
correction et des fichiers de configuration à une imprimante ou un
PC.
 Réception des tableaux de valeurs de correction et des fichiers de
configuration à partir d'un PC.
 Le ND 287 peut aussi être piloté à distance via ces interfaces.
En option, vous pouvez rajouter une interface Ethernet avec un
module Ethernet (100baseT) à la prise X26/X27.
Paramétrer l'interface
 Dans le menu PARAMÉTRER SYSTÈME, sélectionner le sous-menu
PARAMÉTRER L'INTERFACE.
 Dans le champ PORT SERIE et avec la softkey USB/RS-232, vous
pouvez choisir l'interface que vous désirez utiliser.
 Vous paramétrez le champ VITESSE EN BAUDS avec le softkeys
RÉDUIRE ou AUGMENTER à 110, 150, 300, 600, 1200, 2400, 9600,
19200, 38400, 57600 ou 115200.

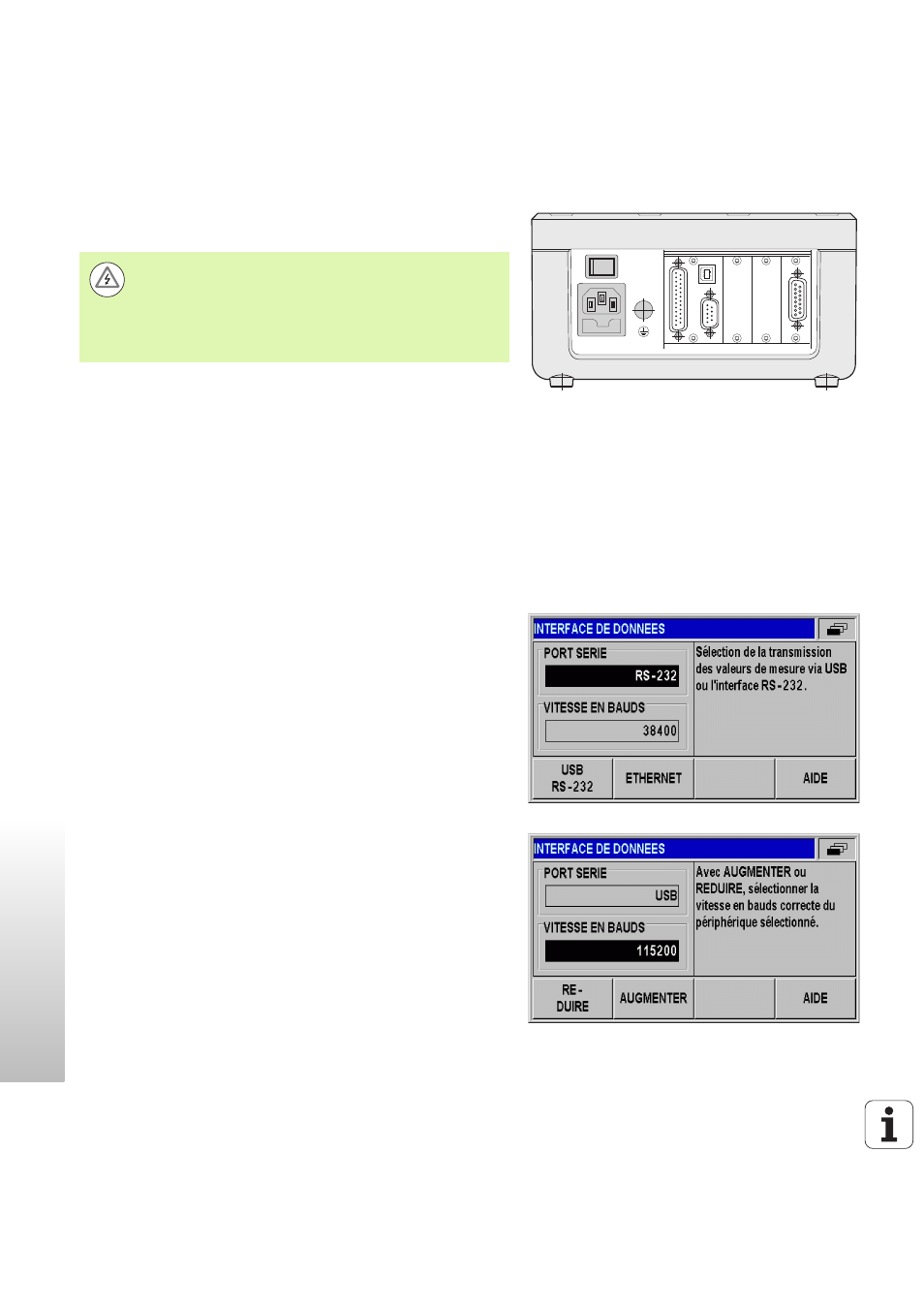

Fig. II.38 Raccordements
X1
X2 X26
(X27)
X32/X31 X41
Risque de décharge électrique!
Les interfaces X31 et X32 sont conformes à l'isolation
électrique du réseau
d'après la norme EN 50 178!
Ne brancher ou débrancher les connecteurs qu'après mise
hors tension de l'appareil!
Fig. II.39 Interface de données V.24/RS-232-C
Fig. II.40 Interface de données USB (UART)
