II Mise en service, caractéristiques techniques
II – 5 Int
erf
ace de données
USB type B (UART), fiche femelle conforme DIN IEC 61076-3-108
Si vous désirez relier votre visualisation de cotes à un PC via l'interface
USB, vous devez disposer d'un pilote USB spécial. Vous le trouverez
(pour Windows 2000 et XP et Windows Vista) soit dans le répertoire
d'installation du programme TNCremoNT, soit sur les pages Internet
HEIDENHAIN www.heidenhain.fr dans Services et documentation
de la zone de téléchargement.
Avoir avoir téléchargé le fichier, installez le. Raccordez ensuite votre
visualisation de cotes au PC et mettez la en service. Installez le pilote
USB à l'aide de l'assistant matériel Windows qui démarre
automatiquement.
Longueur du câble: 5 m max.

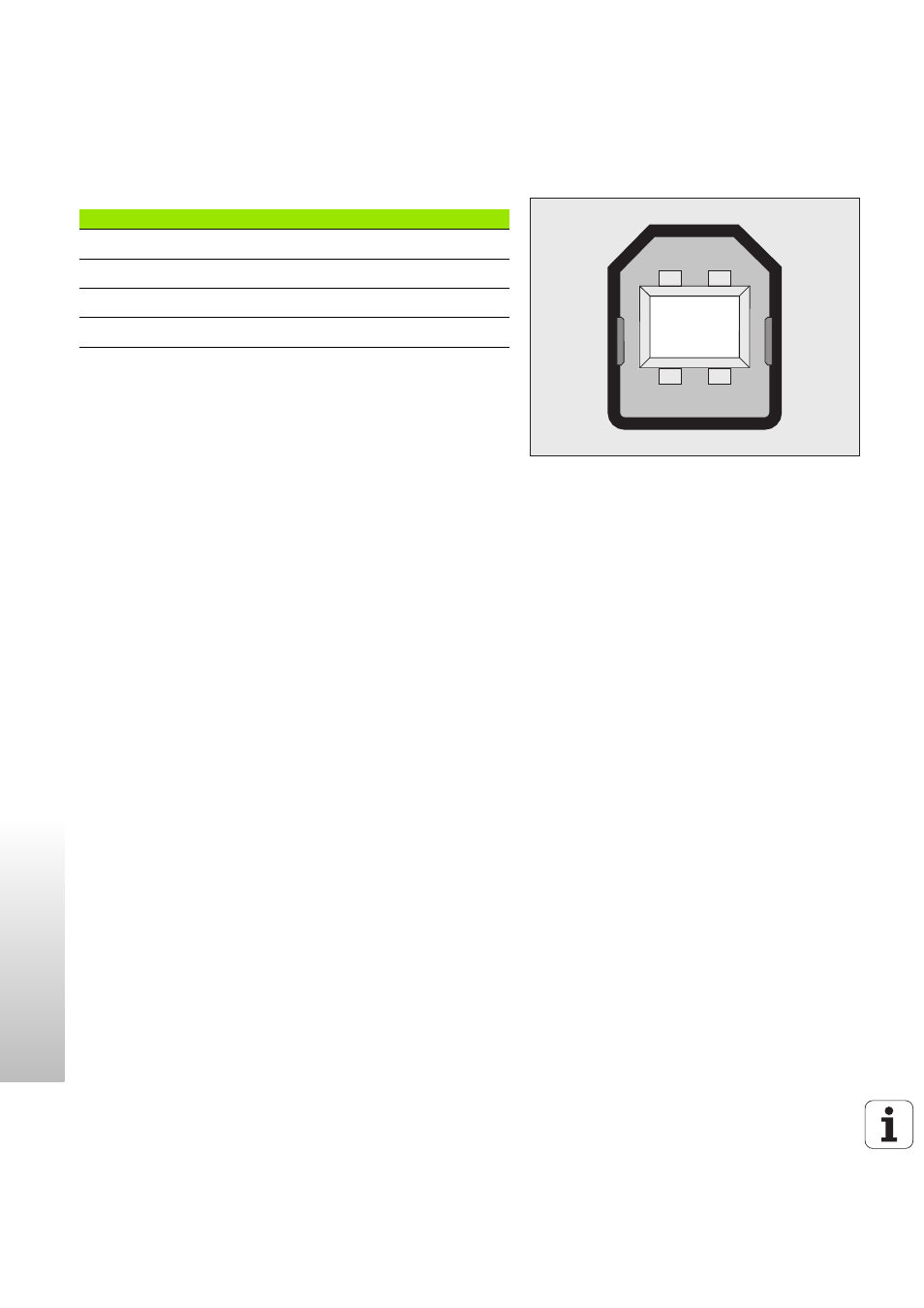

Fig. II.69 Repérage des broches USB type B femelle
1 2
4 3
Broche Repérage Fonction
1 VCC +5 V
2 D- Données (inverses)
3 D+ Données
4 GND Prise de terre
