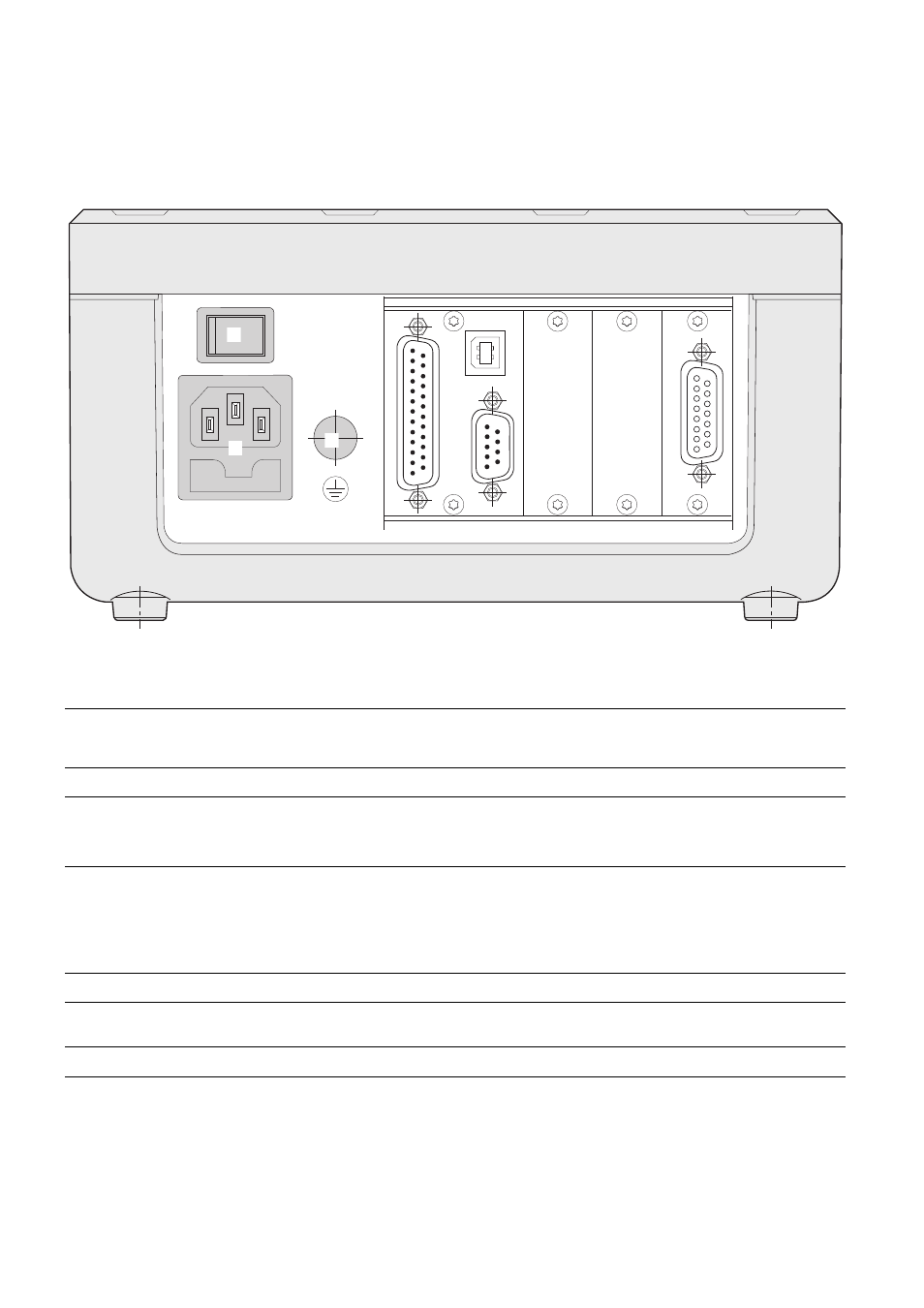

ND 287 Face arrière du boitier
X1
X2
X26(X27)
X32/X31
X41
1
2
3
Raccordements
1
Interrupteur d'alimentation
2
Raccordement secteur
avec fusible
3
Raccordement de terre
(terre de protection)
X1
Module de système de mesure
permettant le raccordement d'un système de mesure HEIDENHAIN avec
interface 11 µAcc, 1 Vcc
ou EnDat 2.1/2.2
Option: Module analogique pour le raccordement d'un capteur analogique
X2
Option:
Module de système de mesure
permettant le raccordement d'un système de mesure HEIDENHAIN avec
interface 11 µAcc, 1 Vcc
ou EnDat 2.1/2.2 pour un deuxième axe ou
Module analogique
pour le raccordement d'un capteur analogique, de préférence, une sonde thermique
pour compenser les défauts des axes
X26(X27)
Option: Module Ethernet (100baseT) pour connexion au réseau via protocole TCP/IP
X32/X31
Deux raccordements séries
pour la transmission des données: V.24/RS-232-C (X31) et USB type B (UART,
X32
)
X41
Entrées et sorties à commutation sur le raccordement Sub-D
