Emission de la valeur de mesure
La fonction de transmission de la valeur de mesure vous permet de
transmettre via le port série les valeurs d'affichage actuelles. Vous
activez la sortie des valeurs d'affichage actuelles avec un signal de
commutation sur le connecteur Sub-D X41
, via la commande
Control B
ou la softkey PRINT (voir „Restitution des valeurs de
mesure” à la page 114).
L'effet du signal pour transmettre la valeur de mesure dans l'affichage
de la valeur de mesure peut être défini de la manière suivante:
 Dans le menu PARAMÉTRER USINAGE, sélectionner le sous-menu
SORTIE VALEUR MESURE et appuyez sur la touche ENTER pour
appeler le masque de saisie.

Appuyez sur la softkey ARRET AFFICHAGE. Vous disposez de trois
options:
 AFFICHAGE SIMULTANE: L'affichage ne s'arrête pas pendant la
transmission de la valeur de mesure. La valeur affichée
correspond à la valeur de mesure actuelle.
 ARRET AFF./AFF. SIMULT: L'affichage s'arrête pendant la
transmission de la valeur de mesure. Il reste gelé tant que l'entrée
à commutation reste activée.
 ARRET AFFICHAGE: L'affichage est gelé et actualisé lors de la
transmission de chaque nouvelle valeur de mesure.
Un exemple des différentes options de l'affichage vous est présenté
à la page suivante.
Informations relatives à l'émission de la valeur de mesure: voir à la
Page 114.

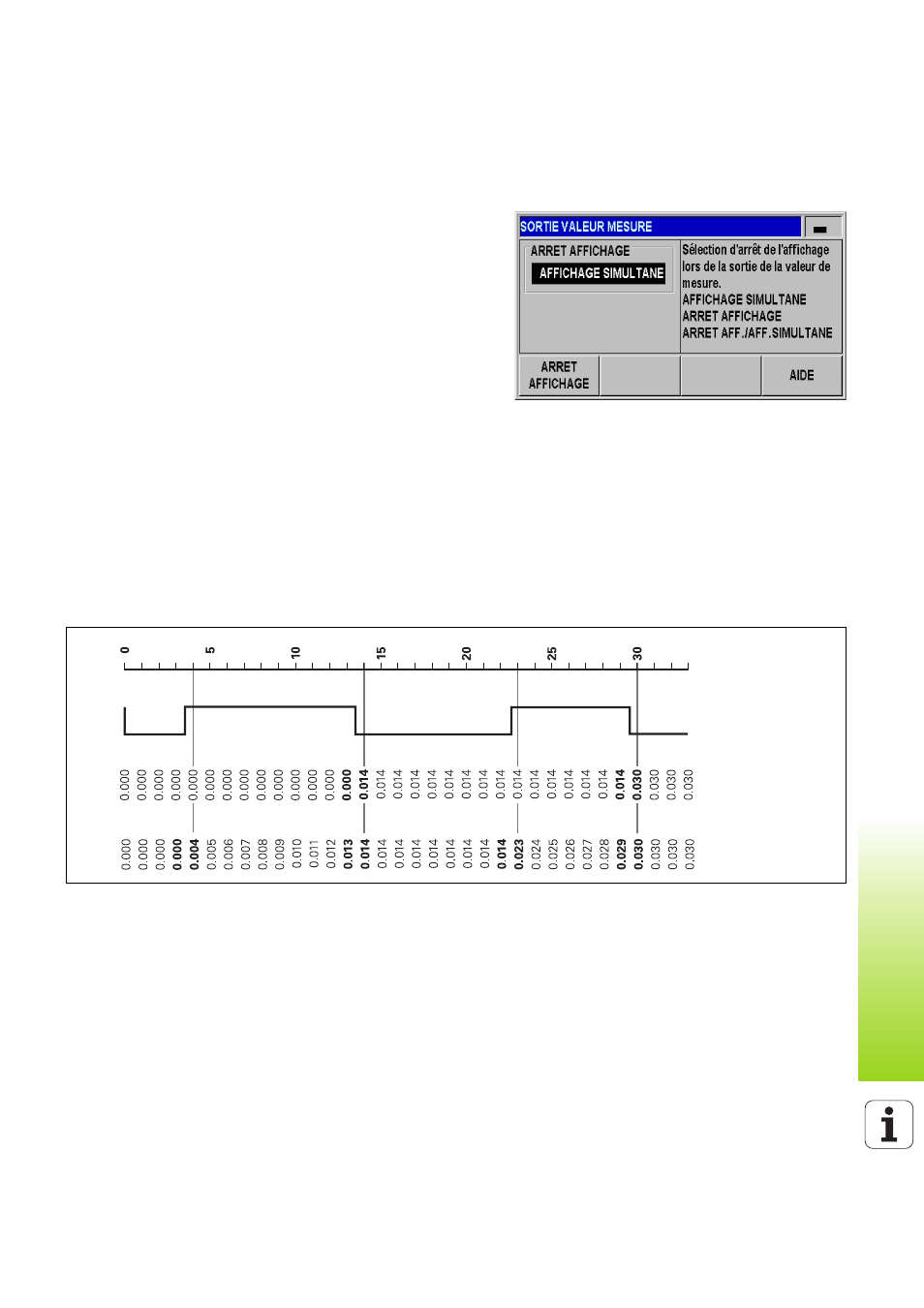

Fig. I.32 Emission de la valeur de mesure
1
2
3
4
1 Position
2 Signal de mémorisation
3 Arrêt de l'affichage
4
Arrêt de l'affichage/affichage simultané
