40

I Travail à l'aide de la visualisation de cotes ND 287

I – 4 P

a

ra

métr

er l'usinag

e

Fonction des entrées externes

Avec le sous-menu FONCTION ENTREES EXT., vous pouvez définir la

manière dont doit réagir le ND 287 aux entrées externes du

connecteur X41 (voir „Entrées à commutation sur le connecteur Sub-

D X41” à la page 94):

Dans le menu PARAMÉTRER USINAGE, sélectionner le sous-menu

FONCTION ENTRÉES EXT. et appuyez sur la touche ENTER pour

appeler le masque de saisie.

Appuyez sur la softkey VERSION. Vous disposez de deux versions:

VERSION 1: Vous pouvez activer le mode de fonctionnement
Enregistrement Mini/Maxi de cycles de mesure

de manière

externe en mettant en permanence un signal LOW sur le plot 6.

Le mode d'affichage réglable sur l'appareil est alors inopérant. Le
plot 7

commute l'affichage sur MIN, le plot 8 sur MAX et le plot

9

sur DIFF. Si vous désirez régler l'affichage sur ACTL, aucun

signal ne doit être présent sur les plots 7, 8 et 9 ou bien les

signaux doivent être présents sur plus d'un plot. Un signal (une

impulsion) au plot 5 lance un nouveau cycle de mesure si un

signal LOW est présent de manière permanente au plot 6.

VERSION 2: Si vous activez les plots 5, 6, 7, 8 ou 9, vous

commutez alors les différents modes d'affichage pour le
fonctionnement avec deux axes

. Le plot 6 commute alors sur

l'axe X1, le plot 7 sur l'axe X2, le plot 8 sur la somme des deux

axes X1+X2, le plot 9 sur la différence des valeurs des deux axes
X1-X2

et le plot 5 commute sur la relation des deux axes f(X1,X2)

que l'on peut définir; voir „Formule pour le couplage des axes” à

la page 79.

Récapitulatif des entrées et sorties à commutation: voir Page 94.

Danger pour composants internes!

La tension des boucles de courants externes doit

correspondre à une basse tension de fonctionnement
avec isolation galvanique EN 50178

!

Ne mettre en parallèle avec les charges inductives

qu'une diode de protection avec l'inductivité!

Danger pour composants internes!

N'utiliser que des câbles blindés, relier le blindage au
carter de la prise.

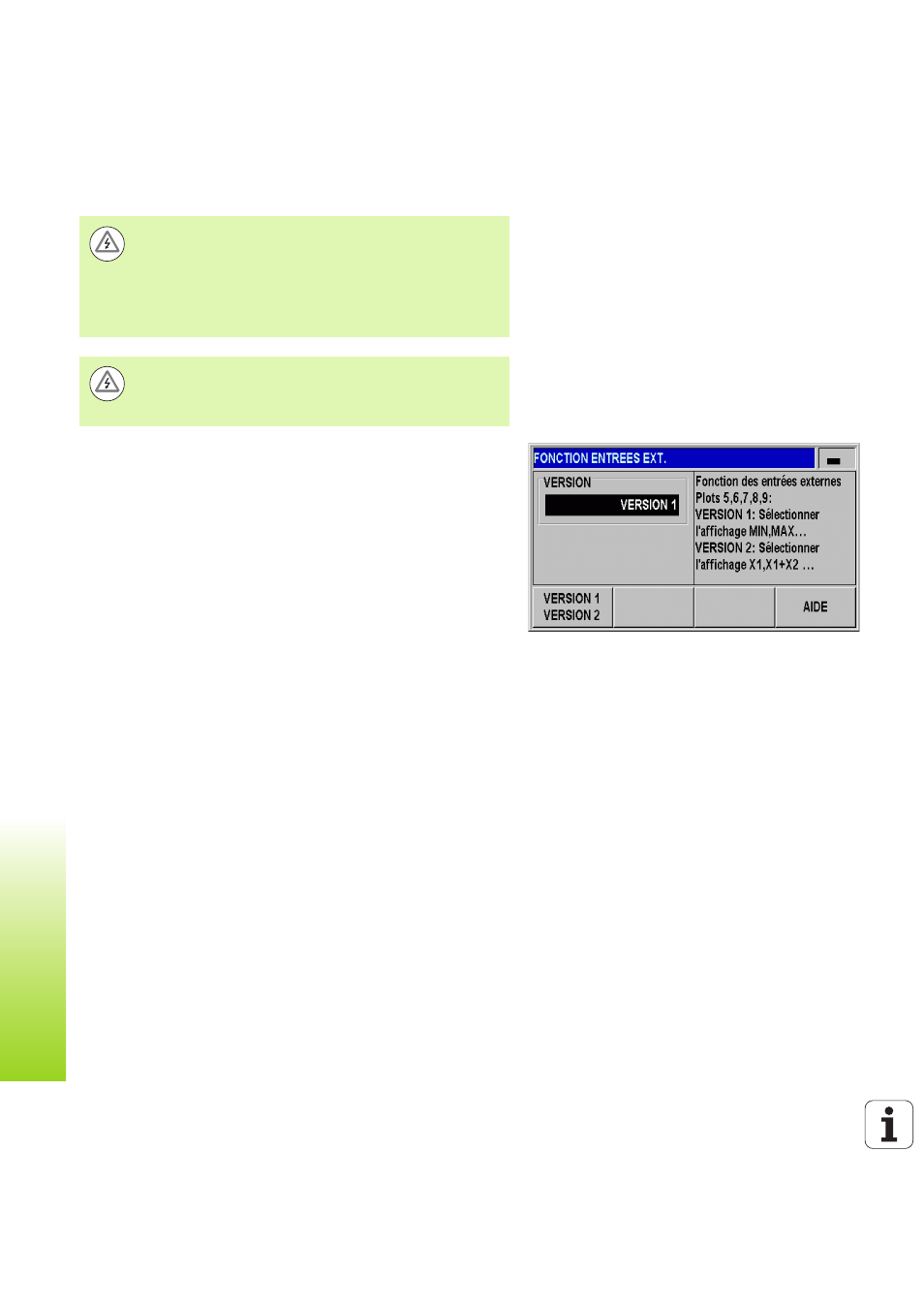

Fig. I.33 Fonction des entrées externes
