ND 287 95
II – 3 Entrées et sor
ties à commutation
Signaux d'entrée
Amplitude des signaux sur les entrées
Ignorer les signaux des marques de référence
Si l'entrée est activée au plot 4, le ND ignore les signaux des marques
de référence de l'axe X1. Si l'entrée est activée au plot 24, le ND
ignore les signaux des marques de référence de l'axe X2 (option).
L'application classique en est la mesure linéaire au moyen d'un
capteur rotatif et d'une vis à billes; dans ce cas, un commutateur à
cames valide le signal de référence à une position donnée.
Cas particulier:
Règle en vigueur pour les entrées 7, 8 et 9 si vous désirez
afficher la valeur de mesure actuelle ACTL d'un cycle de
mesure: Aucune entrée ne doit être activée ou bien plus
d'une de ces entrées doit être activée.

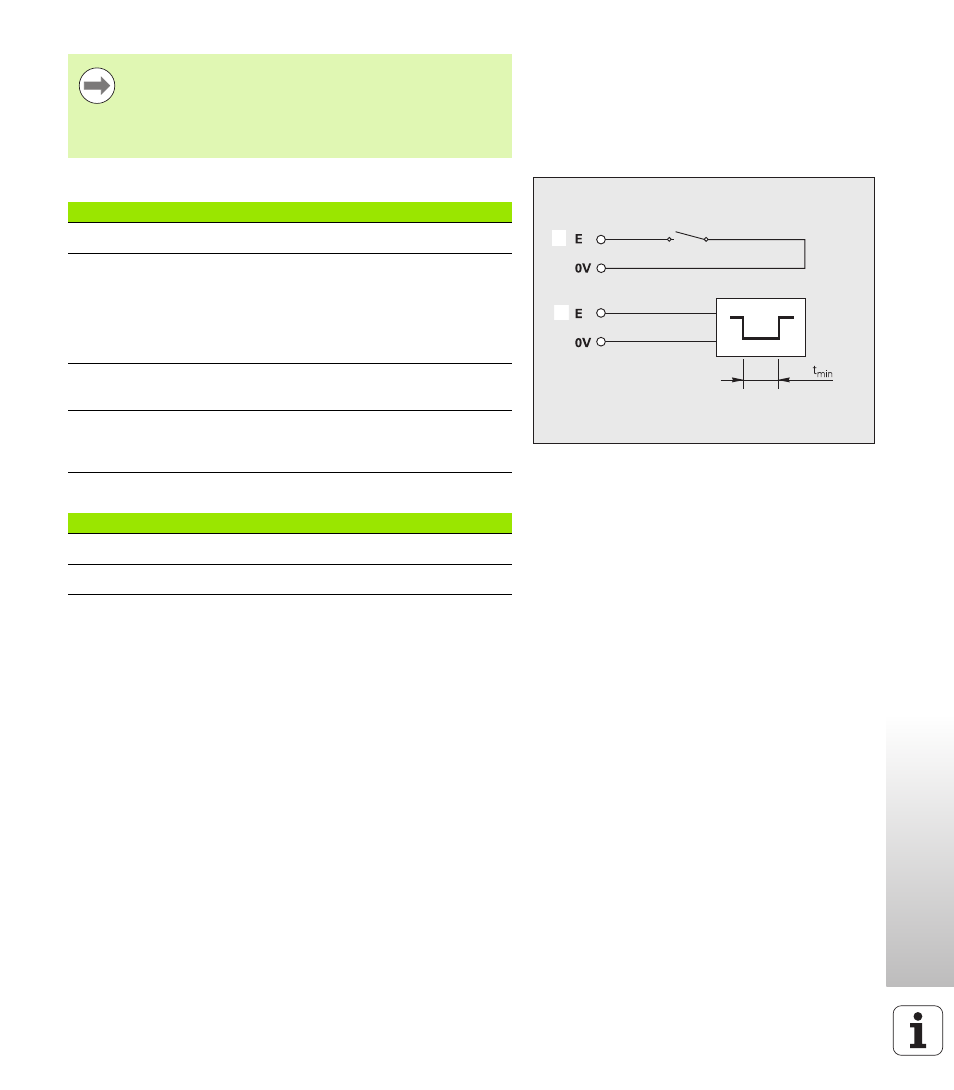

Fig. II.56 Entrées à commutation pour émettre la
valeur de mesure à X41; 1: Contact, 2:
Impulsion
1 1
1 2
Signal Valeur
Résistance Pull-up interne 1k
Ω,
actif Low
Commande par fermeture de contact à 0 V
ou niveau Low avec
composant-TTL (voir „Sortie de
la valeur de mesure après un
signal de commutation” à la
page 114)
Retard pour Initialisation/
remise à zéro t
V
≤
2 ms
Durée d'impulsion min. pour
tous les signaux (except for
pin 22 and 23: see Page 114) t
min
≥
30 ms
Etat Amplitude
High + 3,9 V
≤
U
≤
+ 15 V
Low – 0,5 V
≤
U
≤
+ 0,9 V; I
≤
6 mA
