42
I Travail à l'aide de la visualisation de cotes ND 287
I – 5 Cy
cles de mesur
e
et Maîtr
ise Statistique des
Pr
océdés (SPC)
I – 5 Cycles de mesure et Maîtrise
Statistique des Procédés (SPC)
Fonctionnalités
Avec le ND 287, vous pouvez non seulement afficher les valeurs
mesurées mais aussi les enregistrer sous la forme d'un cycle de
mesure
pour les analyser dans le cadre de la Maîtrise Statistique des
Procédés (SPC) .
Les cycles de mesure peuvent contenir jusqu'à 10000 valeurs de
mesure par axe raccordé
. L'enregistrement des valeurs de mesure
peut s'effectuer manuellement, à distance ou bien de façon
temporisée
. Dès que le cycle de mesure a été enregistré, vous
pouvez l'analyser immédiatement sur le ND 287 et l'afficher sous
forme de tableau ou de diagramme. Vous pouvez aussi exporter les
valeurs de mesure.
Pour la Maîtrise Statistique des Procédés (SPC), le ND 287 dispose
d'une mémoire FIFO non volatile capable d'enregistrer jusqu'à 1000
valeurs de mesure
. Après avoir défini les paramètres requis et lancé
le mode SPC, vous enregistrez des échantillons de valeurs de
mesure. A l'issue de la période requise, vous pouvez ensuite analyser
les valeurs déjà mesurées. Non seulement le ND 287 peut afficher les
valeurs de mesure, les données statistiques de base et un
histogramme
, mais il permet aussi de calculer et d'afficher les
indices de capabilité du processus
Cp et Cpk ainsi que diverses
cartes de contrôle de qualité
. Principes des statistiques d'aptitude
pour les caractéristiques de qualité mesurées: voir norme
DIN ISO 21747
.
Changer de mode de fonctionnement
Commutez entre les deux modes de fonctionnement CYCLE MES et
SPC:

Appuyez sur la softkey CYCLE MES [SPC] ou SPC [CYCLE MES] de
la première barre de softkeys de l'écran standard.
 Vous êtes alors dans le menu CYCLE MES ou SPC - MAITRISE
STATISTIQUE DES PROCEDES.
 Pour changer de mode de fonctionnement, appuyez sur la softkey
CYCLE MES [SPC] ou SPC [CYCLE MES].

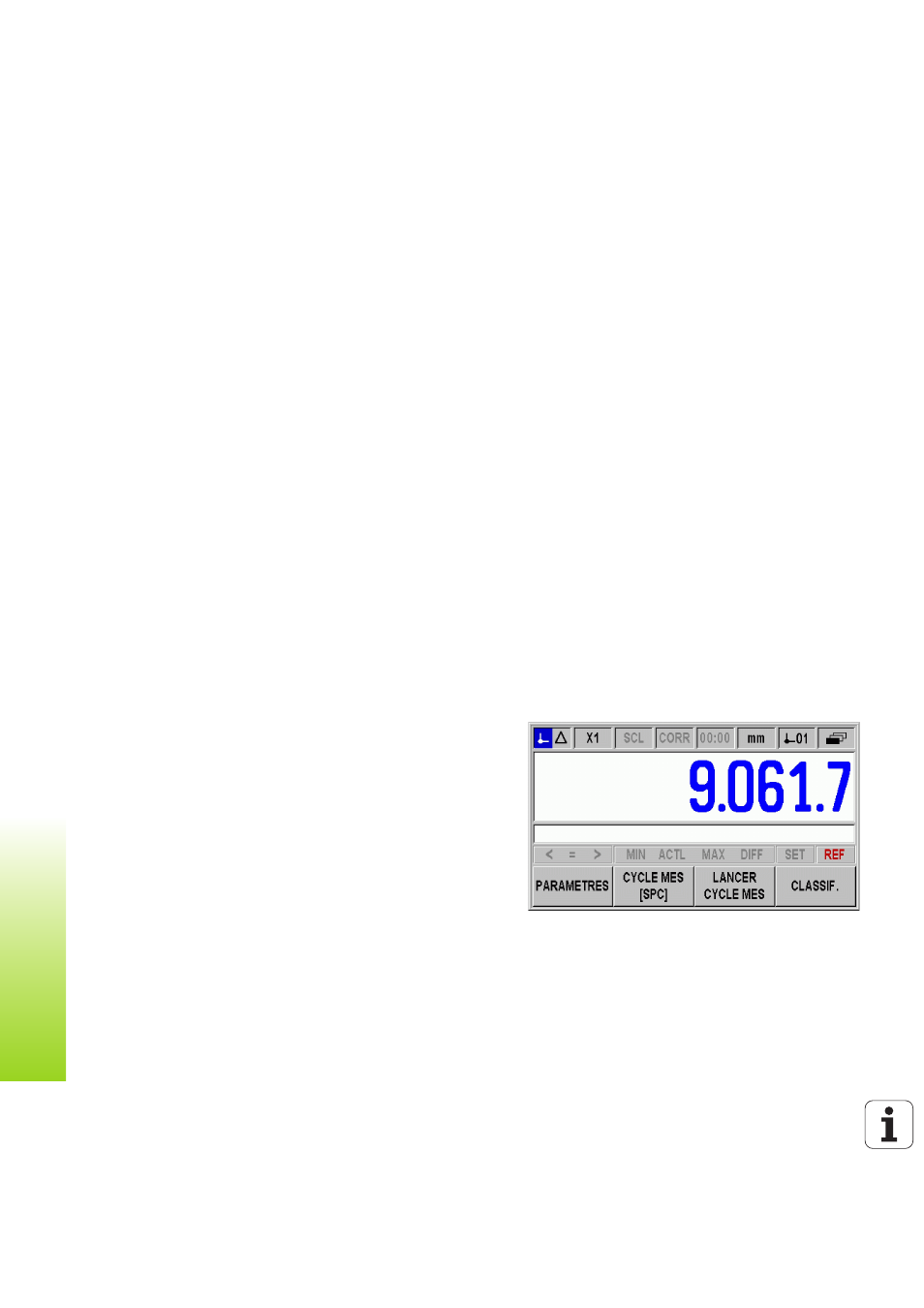

Fig. I.35 Mode Cycles de mesure [SPC]
