II Mise en service, caractéristiques techniques
II – 2 P
a
ra
métr
er le système
Système de mesure angulaire incrémental
 Dans le champ PÉRIODE DE SIGNAL, introduisez directement la
période de signal par tour (360°) (voir „Paramètres des systèmes de
mesure” à la page 99). Appuyez sur la touche fléchée VERS LE BAS
pour accéder au paramètre suivant.
 Dans le champ MARQUE DE REFERENCE, introduisez directement
à l'aide du pavé numérique le nombre de marques de référence par
tour (360°): 0 pour AUCUNE, 1 pour UNE, etc.).
 Dans le champ REF EXTERNE, vous pouvez définir en appuyant sur
la softkey ON/OFF si le plot 25 est actif ou non sur le connecteur
X1
. Ce plot permet de désactiver ou d'activer le mode Référence.
Et, par là même de modifier l'état actuel.
 Dans le champ SENS DE COMPTAGE, sélectionnez le sens de
comptage à l'aide des softkeys POSITIF ou NEGATIF. Si le sens de
déplacement correspond au sens de comptage du système de
mesure, sélectionnez le sens POSITIF. Si ces deux sens diffèrent,
sélectionnez NEGATIF.
 Dans le champ CONTROLE ERREURS, définissez avec la softkey
ERREUR si le ND doit contrôler les erreurs de comptage. Pour le
CONTRÔLE ERREURS, vous pouvez opter pour l'un des paramètres
suivants: OFF, FREQUENCE, SALISSURES ou FRQ.+SALISSURES.
Pour effacer un message d'erreur affiché, acquittez-la avec la
touche C
Les erreurs de comptage
sont causées par des salissures ou des
dépassements de fréquence:
 En cas de salissures, le signal se situe en dessous d'une limite
définie.
 En cas de défauts de fréquence, la fréquence du signal dépasse
une limite définie.

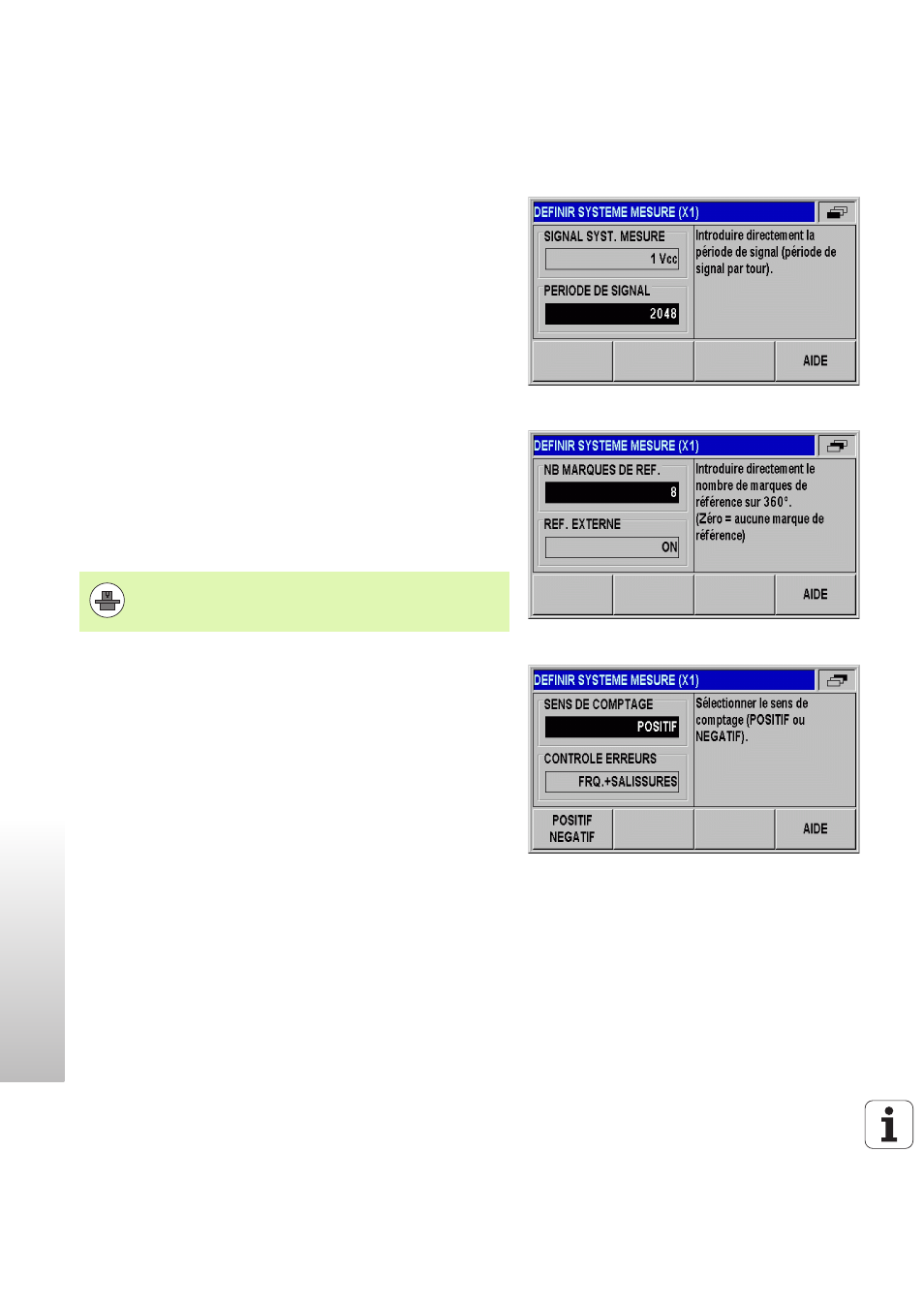

Fig. II.13 Masque de saisie pour un système de
mesure angulaire incrémental
Fig. II.14 Masque de saisie pour un système de
mesure angulaire incrémental
Fig. II.15 Masque de saisie pour un système de
mesure angulaire incrémental
Si vous configurez le paramètre CONTRÔLE ERREURS
sur OFF, le ND 287 ignore les erreurs du système de
mesure.
