ND 287
91
II – 2 P
a
ra
métr
er le système
Sonde analogique avec interface ±10 V:
 Le masque vous indique la tension qui réside à l'entrée du module
analogique sous forme de valeur numérique et d'histogramme.
Tension d'alimentation
Vérifiez le niveau des tensions d'alimentation affichées pour les
entrées des systèmes de mesure X1 et X2 (option). Normalement,
celle-ci doit être légèrement supérieure à 5 V de manière à ce que le
niveau de tension reste conforme aux valeurs spécifiées (5 V±5%)
même avec des longueurs de câble plus importantes.

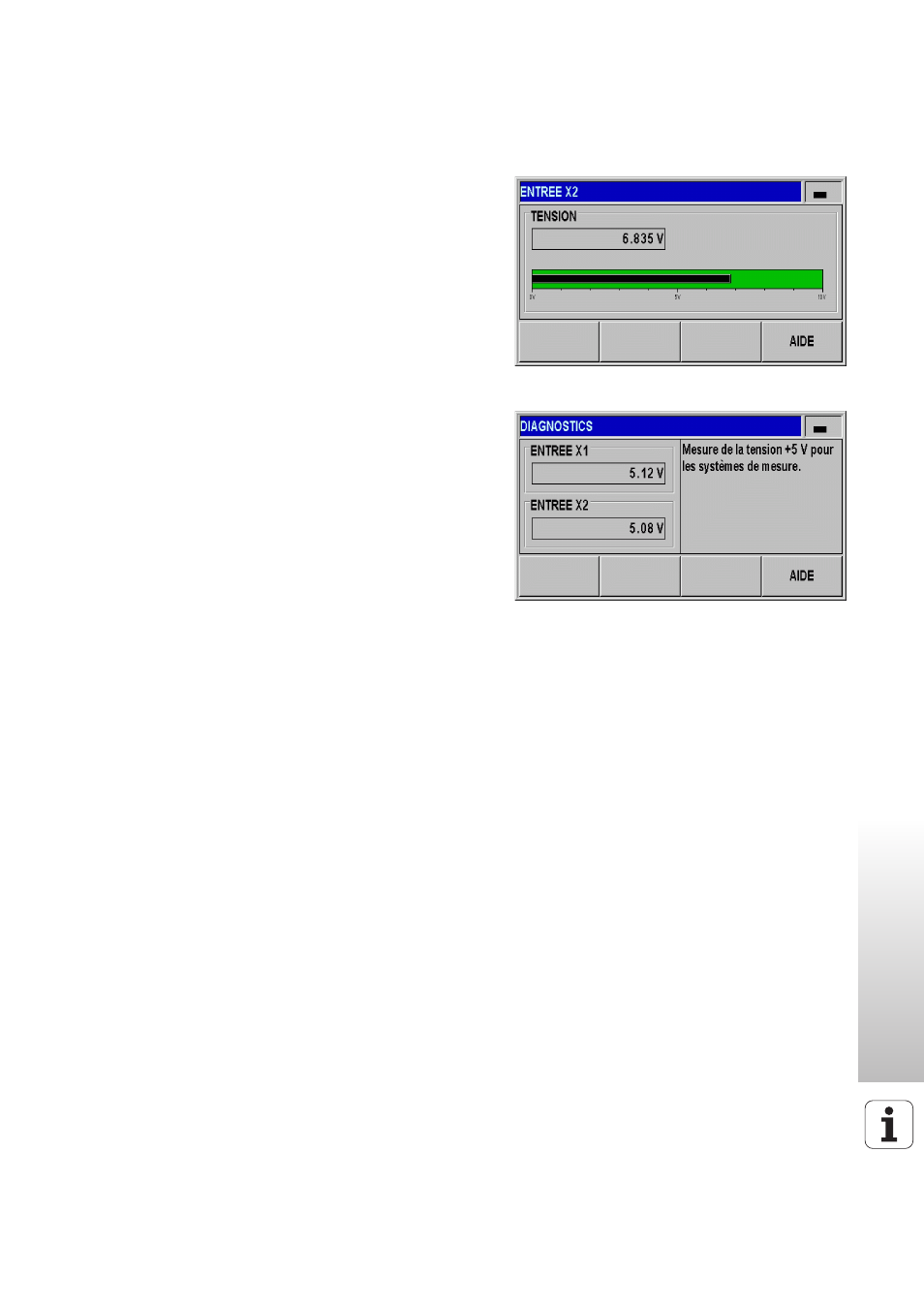

Fig. II.51 Test du système de mesure: Sonde
analogique
Fig. II.52 Tension d'alimentation
