48
I Travail à l'aide de la visualisation de cotes ND 287
I – 5 Cy
cles de mesur
e
et Maîtr
ise Statistique des
Pr
océdés (SPC)
Lancer et arrêter un cycle de mesure
 Sélectionner la première barre de softkeys de l'écran standard.
 Appuyer sur la softkey LANCER CYCLE MES pour lancer un cycle
de mesure. Si le ND affiche en alternative la softkey LANCER SPC,
configurez le mode du ND 287 sur CYCLE DE MESURE dans le
menu SPC (voir „Changer de mode de fonctionnement” à la page
42). Si vous avez configuré le ND 287 sur deux axes et si vous n'êtes
pas
en mode d'affichage X1:X2, lorsque le cycle de mesure est
lancé, le ND enregistre alors simultanément les valeurs des deux
axes. Le ND peut enregistrer au total 10000 valeurs. Sur l'écran, à
gauche de la barre des remarques, vous apercevez le compteur des
valeurs de mesure. Il affiche le nombre actuel des valeurs mesurées
et le nombre total de valeurs définies, p. ex. 0/50.
 Avec la softkey SÉLECTION AFFICHAGE, commutez le mode pour
la valeur d'affichage, au besoin pendant le déroulement du cycle de
mesure (voir „Définir la valeur affichée pour le cycle de mesure” à
la page 46). Le mode d'affichage actif est éclairé dans la barre d'état:
MIN, ACTL, MAX ou DIFF.
 Vous avez à tout moment la possibilité d'arrêter le cycle de mesure
en cours en appuyant sur la softkey FERMER CYCLE MES. Lorsque
le nombre total de valeurs de mesure qui a été défini est atteint, le
ND arrête automatiquement le cycle de mesure.
 La softkey RE-INIT. DYN. n'apparait que si, pour mémoriser, vous
utilisez la touche ENTER ou un signal externe et si vous avez
sélectionné comme mode d'enregistrement MIN, MAX ou DIFF.
L'action sur cette softkey réinitialise à zéro les valeurs MIN, MAX et
DIFF.
Les principaux paramètres du cycle de mesure et la possibilité
d'analyser un cycle de mesure enregistré précédemment sont
accessibles dans le menu CYCLE DE MESURE.

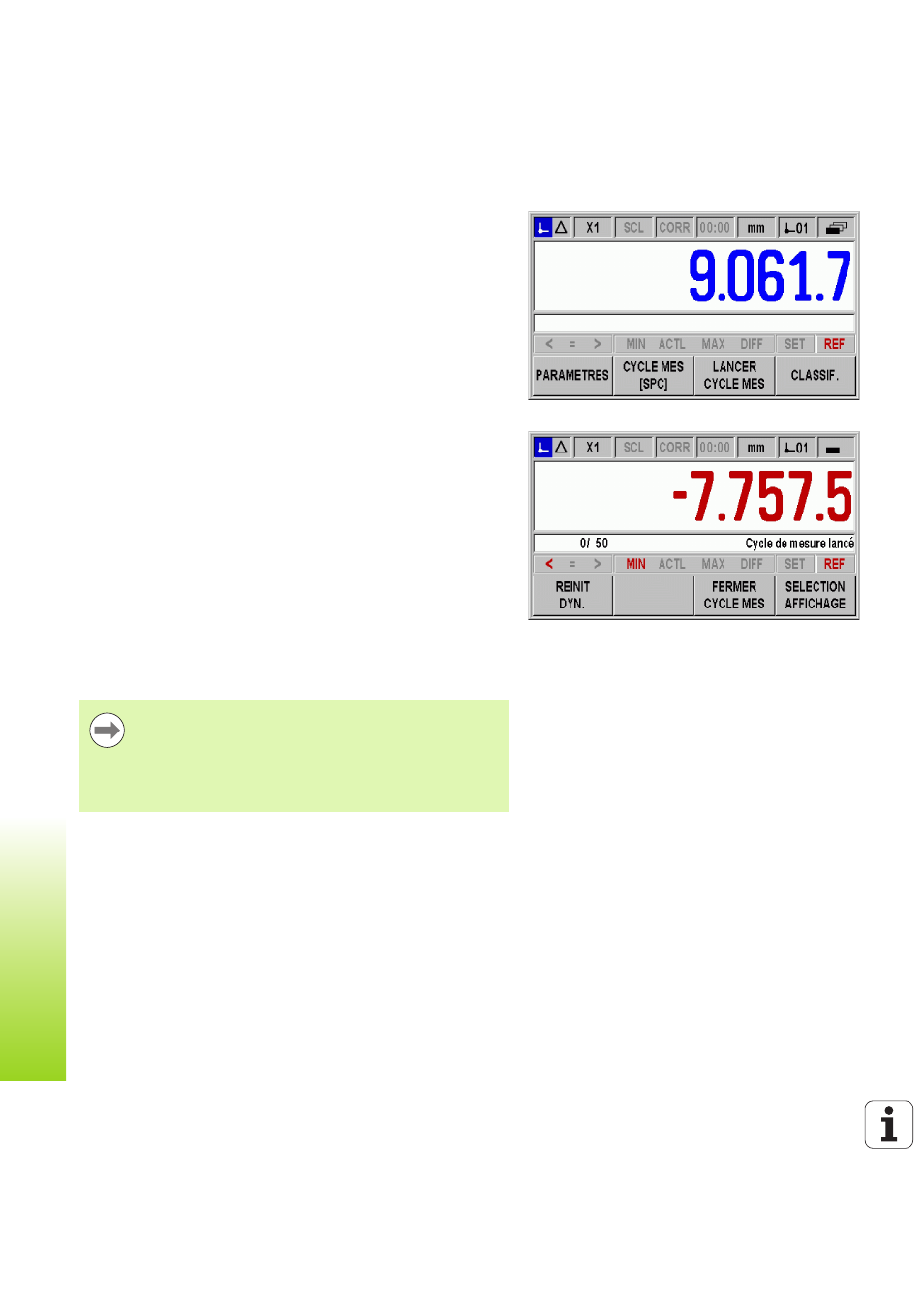

Fig. I.46 Ecran standard avec barre de softkeys 1
Fig. I.47 Cycle de mesure lancé.
 Au démarrage d'un cycle de mesure, le ND 287
réinitialise la mémoire interne MIN/MAX/DIFF et efface
les valeurs de mesure du précédent cycle de mesure
enregistré.
 Vous ne pouvez lancer un nouveau cycle de mesure que
si le cycle de mesure en cours est terminé.
