Tolérances
Dans le masque de saisie TOLÉRANCES, vous définissez les limites
de tolérance pour la Maîtrise Statistique des Procédés SPC.
 Dans le sous-menu PARAMÉTRER SPC, sélectionnez le sous-menu
TOLÉRANCES et appuyez sur la touche ENTER pour appeler le
masque de saisie.

Dans les champs LIMITE INFÉRIEURE, COTE NOMINALE S et
LIMITE SUPÉRIEURE, introduisez avec le pavé numérique les
valeurs correspondant à la limite inférieure de tolérance, à la cote
nominale ainsi qu'à la limite supérieure de tolérance
. Les
valeurs de la limite de tolérance inférieure et supérieure
correspondent aux valeurs de la limite inférieure et supérieure de
classification. Par conséquent, en cas de franchissement en plus ou
en moins de ces limites, le ND active le plot 17 ou le plot 18 du
connecteur Sub-D X41 (voir „Classification” à la page 58).
 Appuyez sur la softkey ROUGE,VERT/[AFF. BLEU] pour adapter la
couleur du caractère d'affichage à celle des symboles de
classification. Configuration par défaut: Bleu (voir „Classification” à
la page 58).
Si vous modifiez les valeurs introduites, l'écran affiche
alors un message d'avertissement. Pour valider les
modifications, le ND doit effacer les séquences de
données enregistrées dans la mémoire FIFO.
Validez
avec la touche ENTER ou bien quittez en appuyant sur la
touche C.

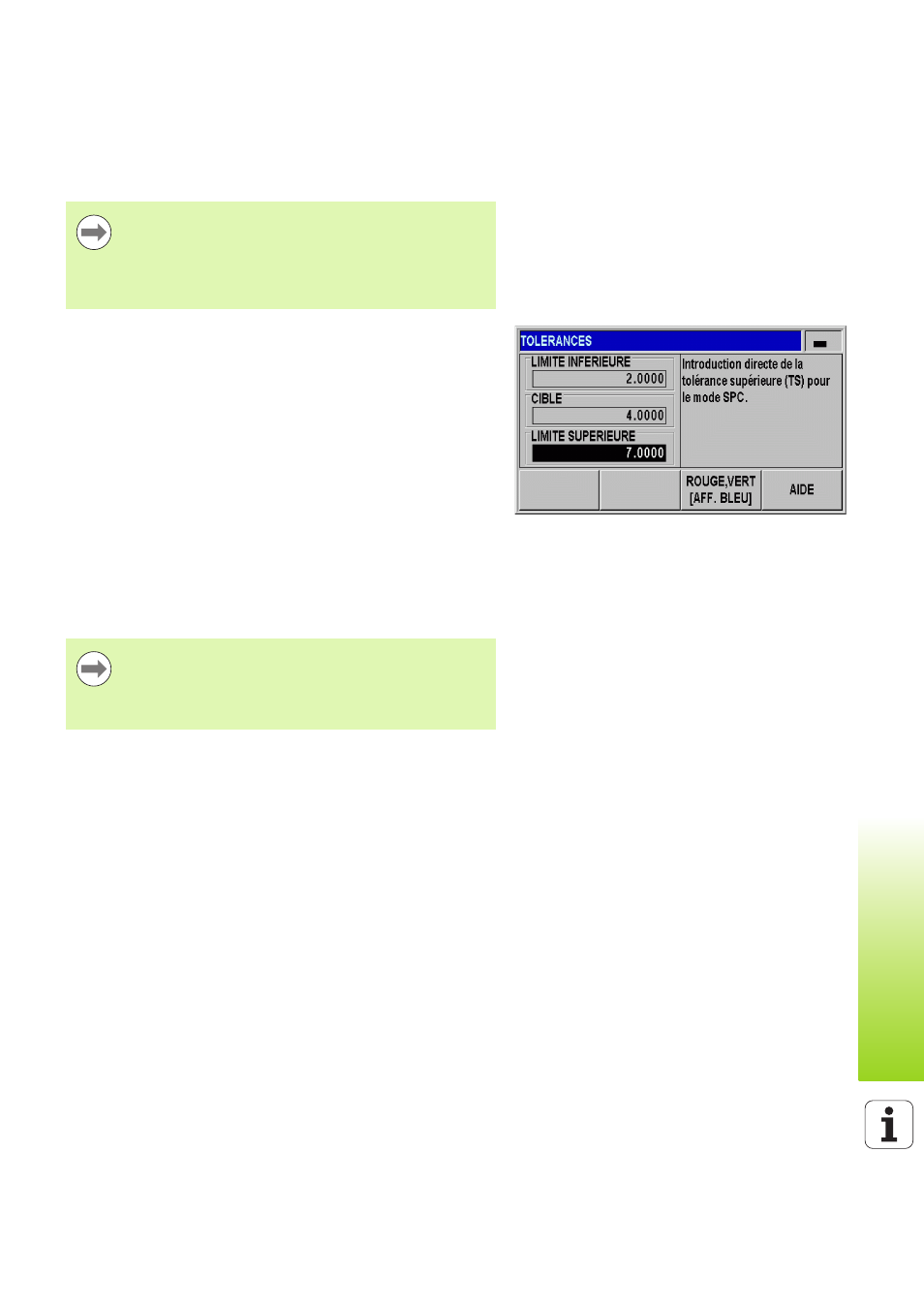

Fig. I.57 Tolérances
Notez que la valeur du paramètre de la LIMITE
INFÉRIEURE doit être inférieure à la valeur de la COTE
NOMINALE et de la LIMITE SUPÉRIEURE et que vous
devez choisir pour la LIMITE SUPÉRIEURE une valeur de
paramètre supérieure à la valeur de la COTE NOMINALE.
